实验室纳米材料合成卧式管式炉结构设计

这款卧式管式炉的三维结构设计，核心面向高校材料实验室、小试级新材料研发场景，适配纳米多孔碳制备、生物油/生物燃料热解、植物提取物自活化工艺这类小批量实验需求，同时可覆盖灰化、真空热处理、快速热退火、PECVD沉积等多类实验工序，单台设备可通过配套组件切换实现7类以上实验室炉型的功能覆盖，减少实验室多台专用炉的占地与采购成本。

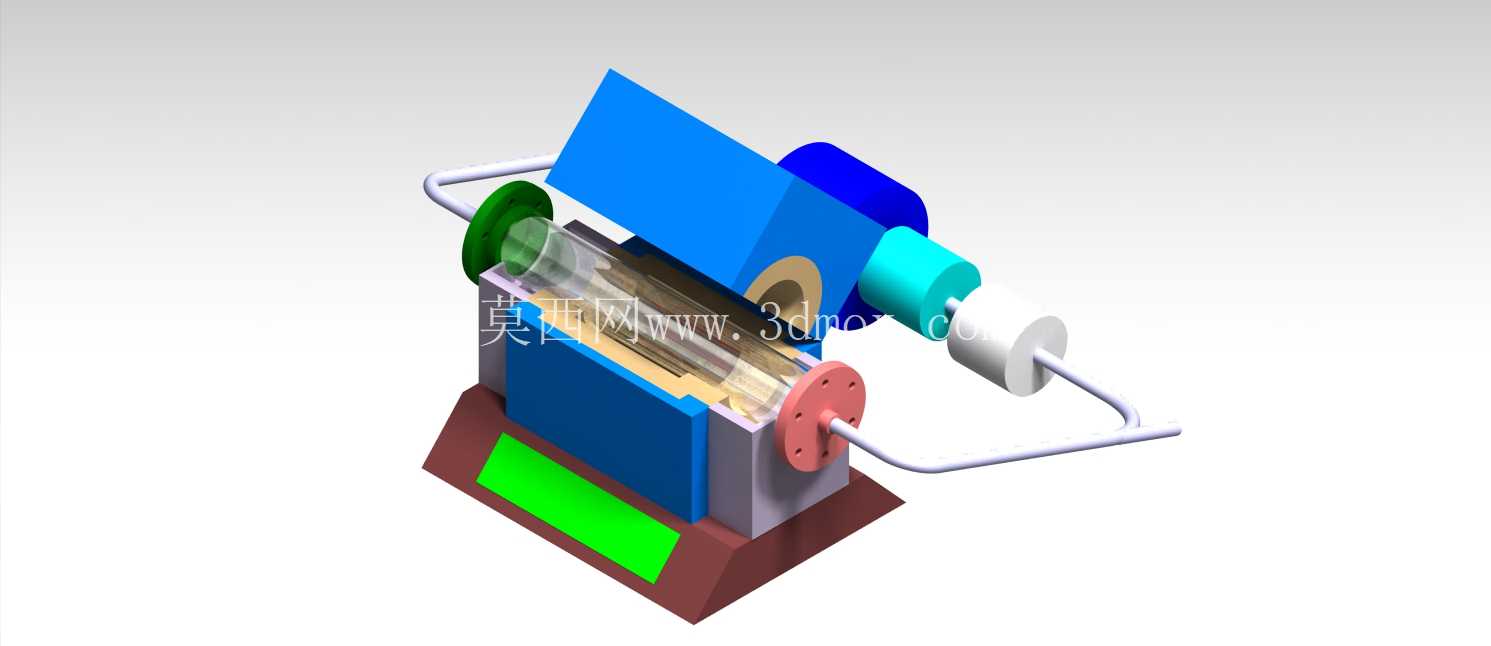

从结构布局来看，设备采用卧式水平炉管排布，炉体外壳采用拼接式框架结构，底部为承力安装底座，预留了四个地脚安装孔位，可直接固定在标准实验台面上，整体安装边界控制在长750mm、宽320mm、高400mm范围内，适配常规实验室通风橱内的安装尺寸要求，不需要额外改造实验场地。炉体中部为加热炉膛模块，上盖采用可翻转开启结构，方便实验过程中快速取放样品、观察炉管状态，炉膛内部的加热区长度适配标准直径50mm的石英/刚玉炉管，恒温区长度可覆盖200mm，满足小批量样品的均匀加热需求。

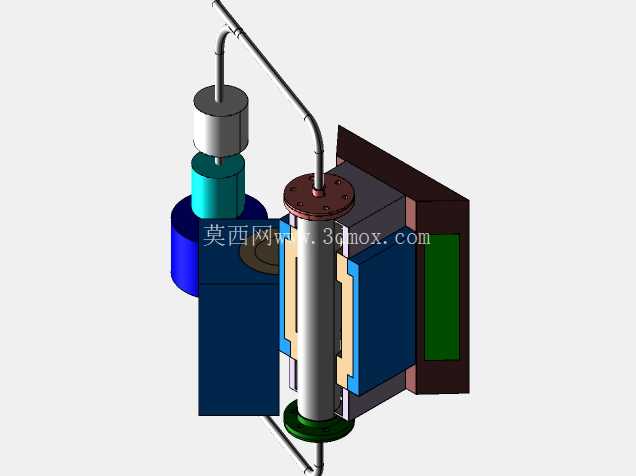

炉管两端的密封法兰采用快拆式结构设计，左侧法兰集成了进气接口与观察视窗，可直接对接气路系统通入保护气、反应气，视窗采用耐高温石英玻璃，可在实验过程中观察样品状态；右侧法兰集成了出气接口与真空抽气口，可对接真空泵实现低真空环境下的热处理作业，法兰与炉管之间采用耐高温密封圈密封，在常温到最高工作温度区间内可保证气路密封性，避免反应气体泄漏。炉体一侧布置了驱动与气路转接模块，集成了炉管旋转驱动组件与气路快插接头，当需要进行粉体样品热处理时，可通过驱动组件带动炉管低速转动，保证粉体物料受热均匀，避免静态加热下的物料堆积受热不均问题。

设计过程中重点考虑了实验室使用的操作便捷性，所有外露管路均采用硬质金属管路弯折成型，管路走向沿炉体外壳排布，避免突出的管路磕碰操作人员，同时预留了足够的操作空间，操作人员在更换样品、连接气路时不需要探身到设备后方。炉体外壳的散热结构采用自然通风散热设计，外壳表面温度在设备最高工作温度运行时可控制在安全接触范围内，避免操作人员误碰烫伤，同时不需要额外配置散热风机，减少设备运行时的噪音干扰，适配实验室需要安静环境的需求。

从功能适配性来看，这款管式炉的结构预留了多类扩展接口，可根据实验需求快速更换不同管径的炉管、加装多温区加热模块、对接尾气处理装置，不需要对主体框架进行改动。炉膛内部的加热元件采用嵌入式安装方式，更换维护时只需要拆开上盖即可操作，不需要整体拆解炉体，降低了设备后期的维护难度。设备的重心集中在底部底座区域，即使在炉管翻转、气路连接拉扯的情况下也不会出现倾翻问题，满足实验室设备的安全使用要求。

在结构细节处理上，所有棱角位置均做了倒圆角处理，避免加工、装配、使用过程中的锐边划伤，法兰的紧固手柄采用大尺寸绝缘设计，操作人员在设备高温运行后短时间内也可佩戴常规隔热手套完成法兰松紧操作，不需要等待设备完全冷却。炉体上盖的开合角度可达到110度，开启后可完全露出炉膛内部空间，方便清理炉膛内的残留杂质、更换加热元件，上盖与炉体之间采用耐高温合页连接，合页位置做了隔热处理，避免高温传导到合页位置导致润滑失效、开合卡滞。
