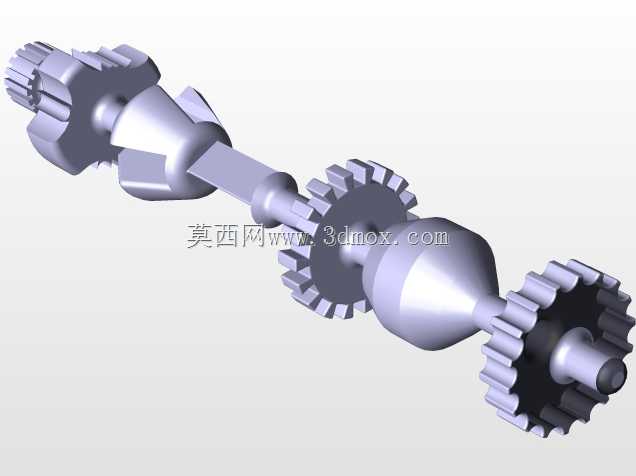

多段集成式轴装齿轮传动组件

这套轴齿集成传动结构，常应用在中小功率的动力分流传动场景里，比如小型机床的进给分动箱、轻工设备的多工位同步传动机构，或是专用阀门的电动执行器传动链中，承担单输入多输出的动力分配、转速匹配与转向切换功能。不同于常规分体装配的齿轮轴结构，这套设计把不同齿形的传动件直接集成在同一根阶梯轴上，省去了多轴平行布置所需的额外轴承座、联轴器与轴间定位零件，能在狭窄的安装腔体内完成多级传动的功能需求，尤其适合安装空间受限、对传动链同轴度要求较高的设备工况。

从功能特性来看，轴上集成了三种不同功能的齿形结构：靠近轴端的小模数渐开线圆柱直齿，用来和外部输入齿轮啮合，接收动力输入；中段的锥台结合齿结构，可实现轴向滑动啮合的离合功能，在设备需要切换传动路径时，配合拨叉组件完成动力通断或输出端切换；轴身分布的两个不同模数的圆柱齿轮，分别对应两个不同转速的输出端，可同时给两个执行单元传递匹配转速的扭矩，两个齿轮的齿宽、模数都根据对应输出端的负载做了差异化设计，负载较大的输出端对应齿轮模数更大、齿宽更厚，能承受更高的轮齿弯曲应力，避免长期重载下出现断齿、齿面点蚀的失效问题。

设计过程中优先考虑了轴系的刚度平衡，因为所有传动齿都集成在单根轴上，轴的受力点分布在不同轴向位置，设计时将轴的最大直径段设置在两个负载齿轮的中间位置，也就是轴上的锥形过渡段，这个位置的轴径比两端安装轴承的轴颈大30%左右，能有效抵消齿轮啮合时产生的径向力带来的轴挠度，避免轮齿啮合时出现偏载，保证齿面接触应力均匀分布。轴上所有齿轮的齿向都做了微观修形处理，考虑轴受载后的弯曲变形量，将齿向做了对应的鼓形修形，让轮齿在满载啮合时，齿面接触斑保持在齿宽中部，不会出现齿端接触的异常磨损情况。

安装边界方面，整根轴的轴向定位依靠两端的轴承位轴肩，轴承位的直径公差取k6级过渡配合，和深沟球轴承内圈配合时能保证无相对窜动，同时方便压装拆卸；轴上所有齿轮的齿顶圆都做了倒角处理，避免装配时和箱体内部的筋位、其他相邻零件发生干涉，整根轴的最大回转直径由中段最大的齿轮齿顶圆决定，安装时需要保证箱体内腔的径向预留间隙不小于齿顶圆半径的5%，防止轴运转时的热膨胀导致齿顶碰擦箱壁。轴两端的轴端都设计了中心工艺孔，加工时可以采用两顶尖装夹的方式完成所有齿形、轴颈的一次装夹加工，最大程度保证各段轴颈、齿轮的同轴度，减少装配后的动不平衡量，适合在转速不超过3000rpm的工况下长期运转。

在实际应用场景中，这种集成式轴齿结构比分体式齿轮轴的装配效率高40%左右，因为不需要逐个压装齿轮、调整齿轮的周向相位，所有齿形的相位在轴加工时就已经保证，装配时只需要将轴整体装入箱体、压入两端轴承即可完成传动链的核心部分安装，同时减少了齿轮和轴之间的键连接、过盈配合带来的应力集中问题，长期运转的可靠性更高，维护时也只需要整体更换轴组件，不需要逐个排查单个齿轮的磨损情况，降低了设备的运维成本。针对不同的传动比需求，只需要调整轴上对应齿轮的齿数、模数，不需要改动整体的轴系布置和箱体安装尺寸，具备较强的通用适配性，可以在同系列不同参数的设备中通用，减少了零件的种类数量，降低生产环节的刀具、工装投入成本。
