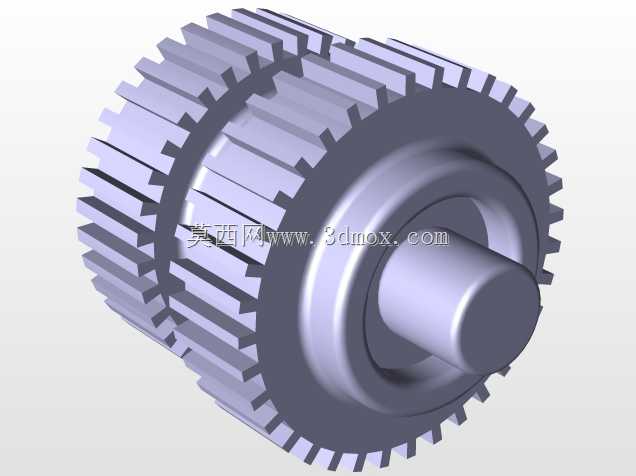

双联同轴圆柱直齿传动齿轮结构

在工业流体控制阀门的阀块驱动单元里，这类双联同轴圆柱直齿轮是动力传递路径里的核心啮合零件，区别于单级传动齿轮，它将两组不同齿参数的直齿圆柱齿轮集成在同一轮毂基体上，同轴度公差控制在IT6级区间，能在有限的阀块安装腔体内完成两级转速匹配与扭矩传递，避免了分体式齿轮装配带来的轴向窜动、啮合间隙超差问题，适配阀块内部紧凑的动力排布需求，常见于仪表类控制阀的执行机构传动链，负责将驱动端的旋转动力按固定传动比传递到阀芯调节端，保证阀瓣开度调节的同步性与精度。

从结构设计逻辑来看，该齿轮采用一体加工成型的基体结构，中间的定位轴段与两端齿圈的同轴度是加工管控的核心指标，轴段直径与阀块内的滑动轴承内孔采用基孔制间隙配合，配合公差选H7/g6，既保证转动过程中的灵活度，又能控制径向跳动量，避免齿面啮合时出现偏载。两组齿圈的齿宽根据传递扭矩的大小做差异化设计，输入端齿圈模数稍大，齿宽更厚，承受驱动端输入的初始扭矩，输出端齿圈模数匹配从动齿轮参数，齿宽略窄，适配阀块内从动轮的安装空间，齿向公差控制在0.012mm以内，保证全齿宽接触面积不低于齿面总面积的70%，减少局部磨损。齿顶圆与阀块内腔的避让间隙预留单边1.5mm，既避免转动过程中齿顶与腔壁发生刮擦，又不会因为间隙过大造成腔体空间浪费，齿轮端面与腔体内侧挡圈的轴向间隙控制在0.1-0.2mm区间，限制齿轮工作时的轴向窜动量，保证啮合位置稳定。

实际应用场景中，这类齿轮多工作在润滑脂填充的封闭阀块腔体内，工作转速不高，通常在100-300r/min区间，传递扭矩根据阀门口径不同覆盖0.5-5N·m范围，设计时齿根圆角统一取R0.3，避免应力集中造成的断齿风险，齿面粗糙度控制在Ra1.6，降低啮合过程中的摩擦阻力与磨损速率。轮毂中间的轴段做了退刀槽设计，方便滚齿加工时的刀具退刀，退刀槽宽度3mm，深度0.5mm，不会影响轴段与轴承的配合长度。轴端做了C1倒角，方便装配时顺利导入轴承内孔，避免装配过程中刮伤轴承内圈表面。

建模过程中，齿形采用标准渐开线齿廓生成，齿形参数严格匹配GB/T 1356标准的基本齿条参数，压力角取20°，齿顶高系数1，顶隙系数0.25，保证与同参数标准齿轮的啮合互换性。两组齿圈的相位对齐误差控制在0.05°以内，避免装配后出现传动卡滞。整个零件的所有锐边都做了R0.2的倒钝处理，去除加工毛刺，避免装配或工作过程中毛刺脱落进入啮合区域造成齿面压伤。从安装边界来看，齿轮的总长度、最大齿顶圆直径完全适配阀块的预留安装腔尺寸，不需要额外调整腔体结构就能直接替换原有同参数齿轮，装配时只需要将轴段对准轴承孔压入，卡入轴向挡圈即可完成固定，不需要额外的定位结构，装配工序简单，维护更换便捷。在阀块的传动链里，该齿轮同时承担两级传动的衔接作用，减少了传动链里的零件数量，降低了整体传动的累积误差，对于提升阀门调节精度、延长执行机构使用寿命有直接作用，设计时充分考虑了阀块内部的空间约束、传动载荷需求以及装配维护的便利性，是紧凑空间内动力传递的典型结构方案。
