壁挂式电动卷扬牵引绞盘结构设计

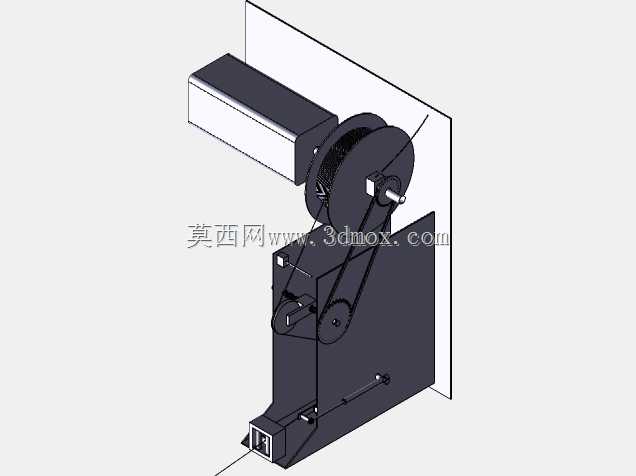

　　这款壁挂式牵引绞盘主要面向固定点位的轻载牵引作业场景，常见于小型仓储工位的物料移位、轻型设备检修时的部件牵拉、小型作业平台的辅助起吊对位，也可适配小型闸门的启闭牵拉、线缆敷设时的牵引辅助，相比落地式卷扬设备，它依托墙面安装的形式不占用地面作业空间，适合场地局促、作业点位固定的工况使用。从结构组成来看，整套装置分为安装基板、动力输入单元、带传动减速组、卷筒总成、导向限位结构几个核心部分，安装基板采用整块板式结构，所有功能组件都直接固定在基板正面，安装时只需将基板通过四角的安装孔与墙面预埋的承重结构连接，不需要额外搭建安装机架，能大幅缩减现场安装的施工量。

　　动力单元横向布置在基板上部，输出轴朝向卷筒侧，通过同步带传动将动力传递到卷筒的输入轴端，带传动的布局特意预留了张紧调节空间，下部的张紧轮安装在长圆孔调节座上，日常维护时可以通过调整张紧轮位置补偿皮带磨损带来的松弛，不需要拆解其他组件就能完成传动张紧度的调校，降低后期运维的难度。卷筒部分采用双侧挡边的结构设计，挡边直径大于卷筒缠绕直径足够尺寸，能避免钢丝绳在多层缠绕时出现脱槽、乱绳的问题，卷筒轴两端采用带座轴承支撑，保证转动时的同轴度，减少重载牵引时的轴系挠度。卷筒侧方设置的导向杆结构，能约束钢丝绳出绳的偏角，保证钢丝绳在卷筒上排布均匀，避免局部堆绳带来的载荷集中。

　　整套结构的安装边界完全贴合基板轮廓，向外突出的最大尺寸控制在动力单元的外壳厚度范围内，不会因为突出结构过多影响周边通道的通行，基板下部延伸的支撑结构能分担卷筒承载时的倾覆力矩，避免安装点受拉拔力过大出现松动。设计时特意将传动带的传动比设置在适配轻载牵引的区间，不需要额外增加齿轮减速箱就能满足输出扭矩需求，减少了零件数量，也降低了整体装配的复杂度，所有转动副的位置都预留了润滑注油空间，日常保养时不需要完全拆解设备就能完成润滑维护。从结构受力的角度来看，牵引作业时的载荷会通过卷筒轴传递到两侧的轴承座，再直接传导到安装基板上，基板的受力路径做了针对性的加强，在轴承座安装位置背面设置了加强筋结构，避免长期承载出现基板变形，动力单元的安装座也做了定位止口设计，装配时能快速保证电机轴与卷筒轴的平行度，降低带传动的偏磨概率。出绳方向的导向结构可以根据实际安装场景调整限位角度，适配不同方向的牵引作业需求，不需要重新打孔安装就能覆盖一定角度范围内的作业点位。

　　相比便携式绞盘，这款固定式的壁挂结构不需要额外的固定锚点，安装完成后可以长期固定在作业点位，随时投入使用，省去了每次作业前的设备固定流程，适合高频次、固定点位的轻载牵引作业场景，结构上没有采用复杂的集成化设计，所有零件都采用常规机械加工就能完成制作，备件替换难度低，适合小型加工单位自行制作或者小批量生产，装配时不需要专用工装，按照装配顺序依次固定各个组件，调整好带传动张紧度就能完成组装，后期如果需要调整牵引速度或者载荷能力，只需要更换不同直径的带轮就能调整传动比，不需要改动整体安装结构，适配性较强。
