法兰式定心轴承精密结构设计

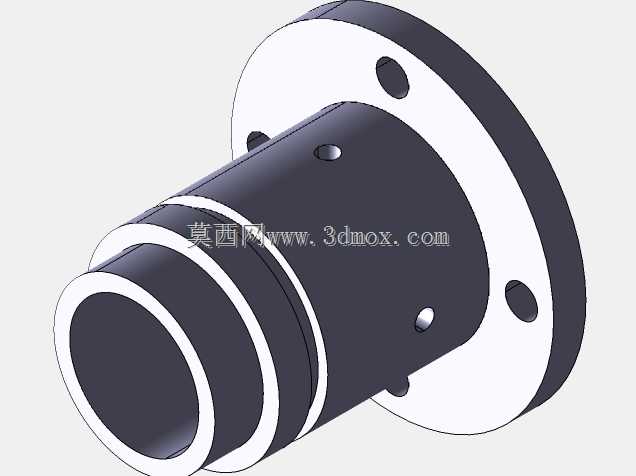

　　在精密轴系传动场景中，定心轴承的作用远不止普通的旋转支撑，它直接决定了轴系运行的同轴度精度，尤其在仪器仪表、精密阀组、小型自动化执行机构这类对径向跳动要求严苛的工况下，普通深沟球轴承往往无法兼顾安装定位精度与径向承载的双重需求，这款带法兰安装边的定心轴承结构，正是针对这类窄空间、高精度安装场景设计的专用支撑部件。从结构功能上看，这款轴承采用一体化法兰安装基座，筒状主体与安装法兰为整体式结构，避免了分体式装配带来的累积误差，法兰端面上均匀分布的安装通孔，可直接通过螺栓将轴承组件固定在设备安装墙板上，不需要额外加工轴承座安装孔位，大幅降低了配套设备的机加工难度，也减少了装配环节的同轴度调校工作量。筒状主体外圆上预留的径向小孔，是为润滑介质预留的注油通道，设备长期运行时可通过这些孔位向内部滚动摩擦面补充润滑脂，无需拆解整个轴系就能完成日常维护，适配长期连续运行的工业工况。设计过程中，首先要明确的是安装边界约束：法兰盘的外径要匹配常规安装面板的预留孔位间距，筒状主体的伸出长度要适配墙板厚度与轴端的连接尺寸，内孔直径要与配套传动轴的轴径形成过渡配合，既要保证传动轴穿装时的顺畅性，又要避免配合间隙过大导致的径向窜动。

　　法兰端面上的安装孔采用沉孔设计，螺栓锁紧后头部不会突出法兰端面，不会和周边其他运动部件产生干涉，这一点在紧凑安装空间的阀组、仪器仪表内部尤为重要，很多小型设备的内部安装间隙往往只有几毫米，任何突出的结构都可能导致装配失败。从实际应用场景来看，这类定心轴承常被用在精密阀门的阀杆支撑部位，阀杆的往复旋转与微量轴向移动过程中，需要轴承提供稳定的径向支撑，保证阀杆和密封件的同轴度，避免阀杆偏磨导致的介质泄漏问题；在小型仪器仪表的转轴结构中，这类轴承可以直接固定在仪表壳体上，为指针轴、检测转轴提供低跳动的旋转支撑，减少测量过程中的数据误差；在小型自动化设备的送料轴、拨叉轴结构中，这种带法兰的定心轴承不需要额外设计轴承压盖、定位台阶，仅靠法兰端面就能完成轴向定位，能有效压缩轴系的轴向安装尺寸，让设备整体结构更加紧凑。结构设计时，筒身部分的环形槽并非装饰结构，而是用于安装密封圈或者挡圈的定位槽，靠近法兰端的环形槽可以安装O型密封圈，实现轴承安装位和设备腔体之间的静密封，避免设备内部的油液、介质顺着轴承安装缝隙渗漏；靠近轴伸端的环形槽则可以安装轴用挡圈，对内部的滚动体保持架进行轴向限位，避免轴承承受轴向力时内部组件脱出。轴承内孔的两端都做了微小的倒角处理，既可以在传动轴穿装时起到导向作用，也能去除机加工产生的锐边毛刺，避免装配时刮伤轴表面的镀层或者配合面。

　　和常规的标准轴承相比，这种集成法兰的定心轴承不需要用户自行设计加工轴承座，对于小批量定制设备、仪器仪表原型开发来说，能大幅缩短结构设计周期，设计人员只需要在安装面板上加工对应分布的螺栓过孔，就能完成轴承的安装固定，不需要考虑轴承座的同轴度公差、台阶高度公差等复杂的机加工要求。在承载特性上，这款轴承的滚道结构经过优化，主要承受径向载荷，同时可以承受一定量的小幅轴向窜动，适配轴系运行过程中因为热胀冷缩产生的微量轴向位移，避免因为热膨胀导致的轴承卡滞问题。

　　法兰端面和筒身主体的垂直度是这款零件的核心形位公差，设计时要求法兰端面相对于内孔轴线的垂直度公差控制在0.02mm以内，这样螺栓锁紧法兰时，轴承内孔的轴线才能和安装面板保持垂直，不会因为安装偏斜导致轴系转动时产生附加径向力，延长轴承和配套轴系的使用寿命。注油孔的位置设计在筒身的承载区侧面，润滑脂注入后可以直接到达滚动体的摩擦接触面，不会出现润滑死角，注油孔的内端做了倒角过渡，避免润滑脂注入时产生阻力，外端可以适配标准的注油嘴，方便日常维护时使用黄油枪直接加注。
