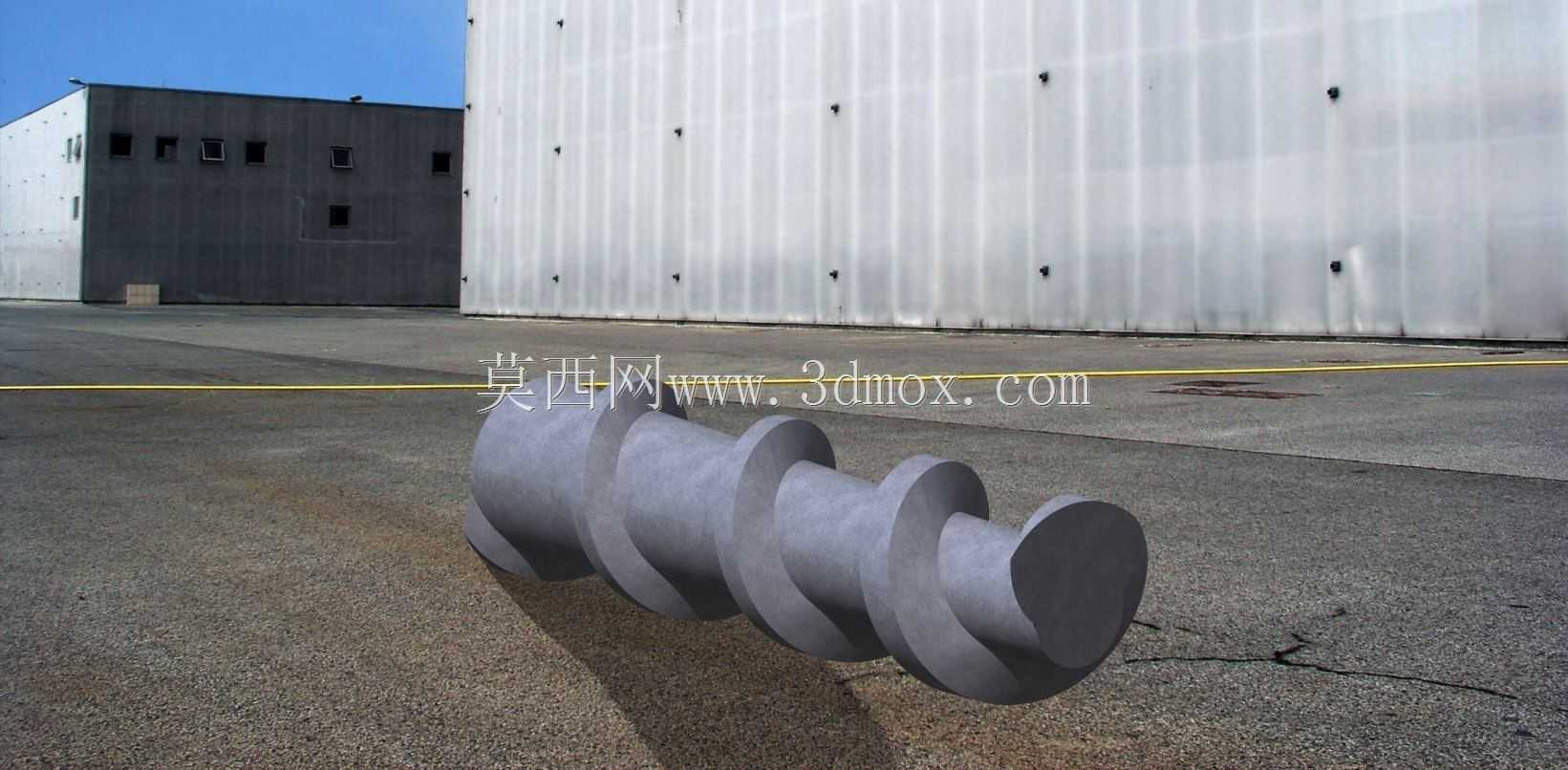

变螺距螺旋输送螺杆实体结构设计

在散料输送、粘稠介质推送类设备的核心传动单元设计中，变螺距螺杆的结构合理性直接决定整套设备的物料推送效率、运行稳定性与使用寿命，不同于常规等螺距螺杆的恒定输送节奏，这类变螺距结构的核心价值在于能够匹配物料在输送过程中的体积变化、压缩需求与进料出料端的不同工况要求，在食品加工的物料挤压输送、橡塑行业的熔融料推送、环保设备的粘稠污泥输送、化工领域的粉体定量给料场景中都有广泛应用。

从实际工况适配角度来看，进料端通常采用更大的螺距设计，目的是在螺杆转动时能够快速抓取料斗内落下的物料，避免进料口出现架桥、堵料问题，随着螺杆向出料端延伸，螺距逐步收窄，物料在螺旋叶片的推动下被逐步压缩，能够有效排出物料裹挟的气体，提升出料端的物料密实度，同时避免输送过程中出现物料反涌的问题。设计这类螺杆时，首先要明确设备的额定输送量，结合输送物料的堆积密度、摩擦系数、流动性参数确定螺杆的核心直径参数，通常螺杆的外径与输送管道的内壁间隙需要控制在1.5-3mm之间，间隙过大会导致物料在叶片与管壁间残留，长期运行后出现结垢卡滞，间隙过小则会提升加工与装配精度要求，受热胀冷缩影响容易出现叶片刮蹭管壁的问题。

螺杆的芯轴直径设计需要匹配扭矩传递需求，芯轴过细会在大扭矩输送工况下出现挠性变形，导致螺杆转动时径向跳动量超标，加剧叶片与管壁的磨损，芯轴过粗则会压缩螺旋槽的有效容积，降低单位时间内的物料输送效率。螺旋叶片的厚度选择需要结合物料的磨蚀性确定，输送砂石、矿粉这类高磨蚀性物料时，叶片厚度需要适当增加，表面还需要做硬化处理，输送食品级粉料、粘稠流体时则可以在保证结构强度的前提下适当降低叶片厚度，减少螺杆整体重量，降低驱动端的负载。

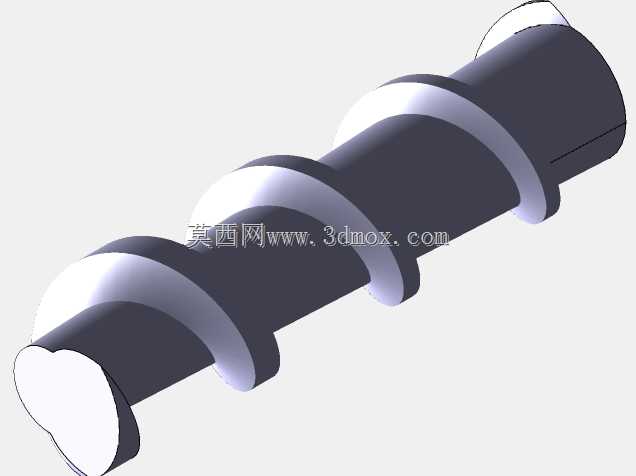

建模过程中采用螺旋曲线定义变螺距参数的方式，能够精准控制每一段螺距的渐变斜率，避免传统扫掠方式出现的叶片型面扭曲、螺距过渡不顺畅的问题，实际建模时需要先绘制螺杆芯轴的回转轮廓，通过回转特征生成芯轴基体，再根据进料段、压缩段、出料段的不同螺距要求分段生成螺旋引导线，引导线的螺距参数需要与实际工况的压缩比匹配，之后绘制叶片的截面轮廓，沿螺旋引导线扫掠生成连续的螺旋叶片，最后对叶片与芯轴的结合位置做圆角过渡处理，减少应力集中问题，避免长期交变载荷下叶片与芯轴连接处出现焊缝开裂或者结构断裂。

安装边界方面，螺杆两端的支撑轴承位需要做同轴度约束，同轴度公差需要控制在0.05mm以内，避免螺杆高速转动时出现偏心振动，一端采用固定端轴承承受轴向推力与径向载荷，另一端采用游动端轴承适配螺杆运行过程中因温度变化产生的热胀冷缩伸长量，进料端的轴伸位置需要配置合适的密封结构，避免物料顺着轴间隙泄漏到轴承腔内部，造成轴承磨损卡滞。出料端的螺杆端面需要与出料口的截流结构保持合适的安全距离，避免螺杆转动时与截流部件发生运动干涉。

实际应用中这类变螺距螺杆还可以根据不同物料的特性调整螺旋升角，流动性好的颗粒物料可以适当增大螺旋升角提升输送速度，流动性差的粘稠物料则需要减小螺旋升角，提升叶片对物料的推送力，避免物料粘附在叶片表面随螺杆空转。针对有温度控制需求的输送场景，还可以在螺杆芯轴内部设计中空流道，通入恒温介质对输送过程中的物料进行温度调控，保证物料在输送过程中保持稳定的物性参数，这类中空结构设计时需要注意流道的壁厚均匀性，避免壁厚不均导致转动时出现动平衡超标问题。
