鼓风系统弯接导流组件结构设计

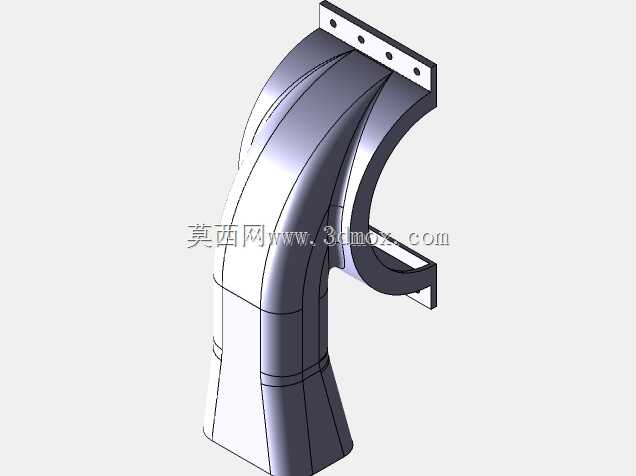

　　在工业通风、工艺送风、废气收集这类涉及气体介质输送的场景里，风道转向位置的导流部件一直是容易被忽略却直接影响系统效率的结构，不少现场调试时遇到的风阻偏大、局部紊流、送风压力不足问题，追根溯源都和转向段的结构设计不合理有关。这次设计的鼓风系统弯接导流组件，就是针对风道90度转向位置的连接需求做的专项结构优化，区别于常规直角拼接的方管弯段，整个流道内壁做了连续顺滑的弧面过渡，没有突兀的折角和拼接台阶，能最大程度降低气体转向时的局部阻力损失，避免气流在转角位置形成涡流区，减少不必要的风压损耗。从安装适配性来看，组件上端采用带均匀螺栓孔的法兰连接面，孔位间距按照通用通风管道的法兰标准做了匹配，安装时可以直接和上游的风机出口或者水平风道段对接，不需要额外做转接板加工，法兰面预留了密封垫的安装余量，能避免连接位置出现漏风问题。组件下端的收口段做了渐缩式的结构设计，不是等径直筒过渡，这种设计能让经过转向的气流在进入下游风道前完成流速均匀化调整，避免偏流导致的下游风道振动或者送风不均问题。

　　设计过程中最先考虑的是流道的曲率半径，一开始做方案时试过偏小的转弯半径，虽然整体结构更紧凑，但流体仿真时发现转角外侧的气流流速差过大，容易引发结构振动，后来反复调整曲率参数，在控制整体安装占用空间的前提下，把转弯段的曲率调整到了兼顾空间占用和流阻性能的区间，同时对弯段的壁厚做了梯度设计，法兰连接位置因为要承受螺栓锁紧力和管道的拉扯载荷，壁厚做了局部加厚，而流道中段因为主要承受风压载荷，壁厚在满足刚度要求的前提下做了优化，既不会因为壁厚过薄导致运行时出现壁面振颤，也不会因为壁厚过大增加不必要的材料成本。

　　从安装边界来看，整个组件的安装投影范围要考虑现场的管道排布空间，法兰面的螺栓孔采用对称排布设计，安装时不需要刻意调整方向就能完成对位，下端的接口尺寸和常用的鼓风系统下游管道口径做了适配，不管是接金属硬管还是柔性帆布风管都能匹配。实际应用中，这类组件可以用在车间集中送风系统的风道转向处、工业除尘设备的风机出口连接段、生产工艺线的热风循环管路转向位置，相比现场手工敲制的焊接弯管，这种一体化成型的导流组件内壁光滑度更高，没有焊接带来的焊瘤、凸起等干扰气流的缺陷，长期运行时不容易在转角位置积灰，尤其是输送含尘气体的场景里，顺滑的流道能减少粉尘在转角位置的堆积，降低后期风道清理的维护频率。结构细节上，弯段外侧的弧面做了加强筋的一体化设计？不对，看模型结构是光滑的外壁，哦对，整个外壁是连续的曲面结构，本身的弧面造型就具备不错的结构刚度，不需要额外加外置加强筋就能承受常规通风系统的风压载荷，避免加强筋带来的外形突兀和安装干涉问题。安装时需要注意，法兰对接面的密封垫要完全覆盖法兰的密封面，不能有错位，不然螺栓锁紧后容易出现局部漏风，另外整个组件的安装位置要预留足够的检修空间，虽然本身是免维护的结构，但后期如果要检查风道内部情况，法兰连接的设计可以方便快速拆卸，不需要切割管道。

　　在做三维建模的时候，整个流道的曲面是用连续曲率的样条曲线构建的，不是多段圆弧拼接，这样能保证气流在整个转向过程中流速变化是平缓的，不会出现局部的压力突变，法兰上的螺栓孔位置做了公差适配，考虑了实际安装时的螺栓对位误差，孔位比螺栓公称直径大了适配的间隙，方便现场安装时的微调。另外，组件下端的收口角度也做了多轮验证，角度太大会导致气流加速过快，引发下游管道的风噪，角度太小又起不到均匀流速的作用，最终选定的收口角度能让气流在流出组件时，整个截面的流速偏差控制在很小的区间内，保证下游送风的均匀性。
