多槽带安装孔传动滑轮结构设计

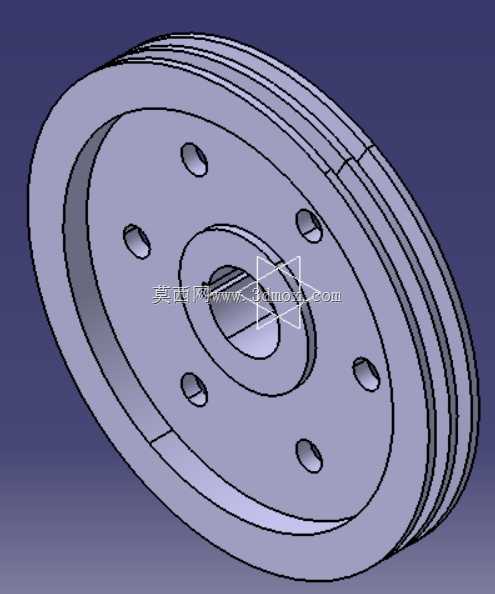

　　这类多槽滑轮在工业传动、物料牵引、阀门执行机构的动力传递场景中应用十分广泛，区别于单槽滑轮，多槽结构可同时容纳多根牵引绳或传动带，既可以实现单路大载荷的牵引承载，也可通过多槽分绳实现多路动力的同步输出，在阀块配套的启闭传动结构里，这类滑轮主要承担改变力的传递方向、降低牵引过程摩擦损耗的作用，避免牵引绳直接与金属结构棱角接触产生磨损，延长牵引构件的使用寿命。从结构设计来看，该滑轮采用轮缘多道等距环槽的布局，槽型截面匹配常用的圆截面牵引绳或窄V带的轮廓，槽壁做了适配的倾角处理，既可以保证绳带在槽内的居中定位，不会在传动过程中出现脱槽跑偏的问题，也能减少绳带与槽壁的侧向挤压磨损，降低传动过程中的能量损耗。

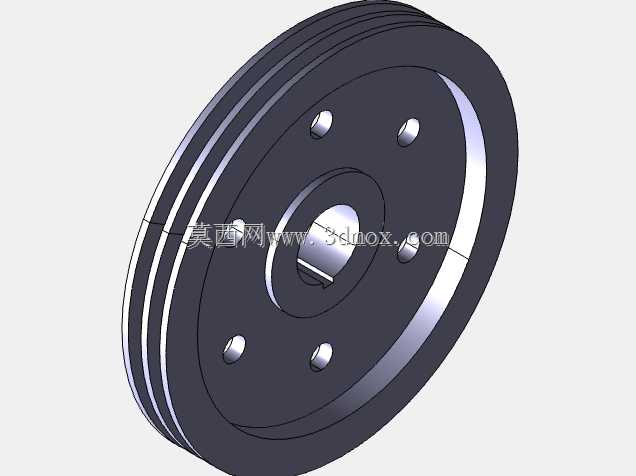

　　轮体中心设置了阶梯式安装轴孔，轴孔的台阶结构可以实现滑轮在转轴上的轴向定位，装配时无需额外加装过多的定位轴套，就能保证滑轮的安装位置精度，避免运转过程中出现轴向窜动。轮辐区域均匀分布了六个贯通安装孔，这类孔位一方面可以减轻轮体的整体自重，降低滑轮转动时的转动惯量，让传动启停过程更加平稳，减少转轴的承载负荷；另一方面这些孔位也可作为动平衡校正的工艺孔，在滑轮完成初加工后，可通过在对应孔位增减配重的方式，调整轮体的动平衡精度，尤其在中高速传动场景下，合格的动平衡性能能大幅降低运转时的振动与噪音，提升整套传动机构的运行稳定性。

　　设计这类滑轮时，首先要匹配实际使用场景的牵引载荷上限，确定轮缘的厚度与环槽的深度，保证槽壁有足够的强度承受绳带的张紧压力，不会在满载工况下出现槽壁变形、开裂的问题；其次要确认安装轴的直径尺寸，匹配中心轴孔的配合公差，若采用间隙配合需预留合理的润滑脂存储间隙，保障长期运转时的润滑效果，若采用过盈配合则要控制过盈量在合理区间，避免装配时轮体出现应力开裂。安装边界方面，轮体的外径尺寸决定了牵引绳的最小弯曲半径，设计时需保证轮径与绳径的比值满足对应牵引构件的使用要求，避免绳带长期在过小弯曲半径下工作出现疲劳断丝、分层失效的问题；轮体的总宽度要匹配安装位置的轴向空间，多槽的槽间距需保证多根绳带运转时不会发生相互摩擦干涉，中心安装孔的轴向长度要与转轴的配合段长度适配，保证装配后滑轮的端面不会与相邻的结构件发生摩擦。

　　轮体的端面做了平整化处理，可适配端盖式的密封结构，在多粉尘、户外工况下使用时，可加装密封端盖保护中心位置的轴承或轴套，避免粉尘杂质进入配合面造成异常磨损。这类滑轮的结构没有冗余的复杂造型，所有结构特征都服务于传动功能的实现，从轮槽的轮廓参数到安装孔的分布位置，都需要结合实际的载荷、转速、安装空间做针对性调整，比如在大载荷牵引场景下可适当增加轮缘厚度、缩小安装孔的分布圆直径提升轮体结构强度，在轻载高速场景下则可加大减重孔的尺寸进一步降低转动惯量，提升传动响应速度。在阀块配套的传动结构中，这类滑轮通常安装在阀块的支架转轴上，配合牵引钢绳连接执行端与阀芯驱动结构，将手动或电动执行器的直线或旋转动力传递到阀芯位置，实现阀门的启闭控制，相比齿轮传动结构，滑轮绳带传动的结构布局更加灵活，可在空间受限的阀组安装区域内灵活调整传动路径，不需要严格保证传动构件的中心距精度，装配调试的难度更低，同时具备一定的过载缓冲能力，当出现瞬时过载时绳带可在槽内出现微量打滑，避免刚性传动对阀芯结构造成冲击损伤。
