带双法兰连接90度弯管结构设计

在流体输送管路系统的布局设计中，受安装空间限制、管路走向调整需求的影响，90度转向的连接部件是管路排布中极为常用的结构，这款带双法兰固定结构的弯管，主要应用在需要刚性固定、密封要求较高的管路转向节点，常见于工业液压站油路排布、化工流体输送管线、发动机进排气支路、空压机气路连接等场景，相比螺纹连接的弯头，法兰式的固定结构能承受更高的管路压力，同时在后期维护拆解时无需转动整段管路，拆装便利性更强。

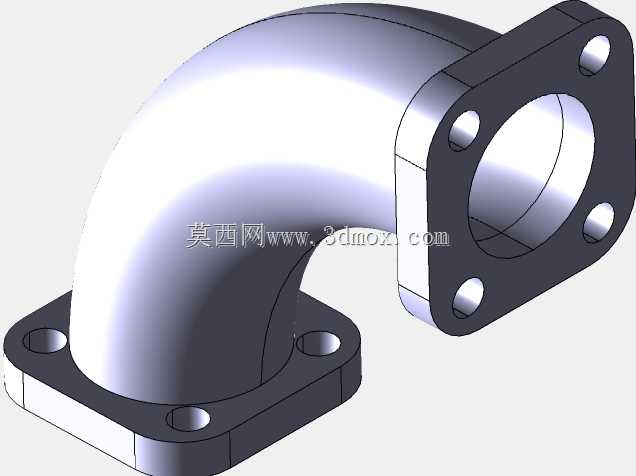

从实际使用的功能特性来看，这款弯管的两端法兰均采用方形结构，每个法兰面开设四个螺栓过孔，安装时可通过四个角的螺栓实现与对接管路法兰的压紧固定，配合法兰面之间的密封垫片，能够保证管路转向处的密封性能，避免流体在转角位置出现渗漏。弯管的流道部分采用圆弧过渡结构，而非直角弯折，这种设计能够大幅降低流体在转向位置的阻力损失，减少流体对管壁的冲蚀，尤其是在输送带有固体颗粒的流体介质时，圆弧流道能避免颗粒在转角处堆积，降低管路堵塞的风险。

设计过程中，首先需要确定弯管的通径参数，通径尺寸需要匹配对接管路的内径，保证流道的连续性，避免通径突变造成的流阻增大。两端法兰的螺栓孔中心距需要严格匹配对接法兰的安装尺寸，螺栓孔的直径要比选用的连接螺栓大0.5到1毫米，补偿安装过程中存在的微小位置偏差，避免出现螺栓无法穿入的问题。弯管的弯曲半径设计需要兼顾空间占用和流阻表现，弯曲半径过小会导致流阻急剧上升，同时弯管外侧的壁厚在成型过程中容易出现减薄，影响结构强度；弯曲半径过大则会占用更多的安装空间，不利于紧凑布局下的管路排布，这款弯管的弯曲半径取通径的1.5倍，在多数工业应用场景下能够平衡流阻和空间占用的需求。

安装边界方面，这款弯管的两个法兰面呈90度垂直分布，安装前需要确认对接的两个管路接口的相对位置，保证两个法兰面能够完全贴合，避免出现强制对接造成的法兰面变形或者螺栓受力不均。法兰面的平面度有严格要求，加工过程中需要保证法兰密封面的平面度误差不超过0.1毫米，防止压紧密封垫时出现局部间隙导致渗漏。弯管的壁厚设计需要根据管路的工作压力、输送介质的腐蚀性来确定，常规液压工况下壁厚取通径的十分之一即可满足强度要求，如果是输送腐蚀性介质或者高压工况，需要适当增加壁厚，同时在弯管的外侧位置因为流体冲蚀更严重，可做局部加厚处理。

在实际选型应用时，需要注意这款弯管的固定方式为两端法兰刚性连接，安装完成后管路的位置相对固定，不适合存在较大振动的管路场景，如果管路存在持续振动，需要在弯管和对接管路之间增加柔性过渡节，避免长期振动造成螺栓松动或者焊缝开裂。另外弯管的转角位置在管路排布时要预留足够的操作空间，方便后期拆装螺栓、更换密封垫片，不要将弯管的法兰面紧贴设备壳体或者其他结构件，否则会导致扳手无法操作，增加后期维护的难度。

从建模细节来看，这款弯管的结构采用实体建模方式，流道部分通过扫掠特征生成，两端的法兰通过拉伸特征与弯管主体合并，螺栓孔采用拉伸切除的方式生成，所有的尖角位置都做了微小的圆角过渡，避免应力集中，尤其是法兰和弯管主体连接的位置，是应力集中的高发区域，做圆角过渡能够大幅提升结构的抗疲劳强度，在长期压力波动的工况下减少开裂的风险。
