阀门配套L型直角安装固定支架

在工业管路系统的阀类组件安装场景中，这类L型直角支架是承担阀块侧向固定、安装姿态保持的核心承载构件，区别于平板式安装座，直角弯折的结构形式能够同时对接两个相互垂直的安装基准面，适配管路侧边、设备舱内壁、机架立面等存在垂直安装面的布设场景，避免阀块在管路振动、介质压力波动工况下出现安装移位、接口密封失效的问题。从实际使用场景来看，这类支架多应用在仪表类阀门、小型控制阀块的安装工位，尤其是在空间紧凑的阀组集成区域，不需要额外搭建转接安装板，单一支架即可完成阀块与安装基面的垂直固定，大幅压缩阀组安装所需的空间占比，同时减少转接件带来的安装累积误差。

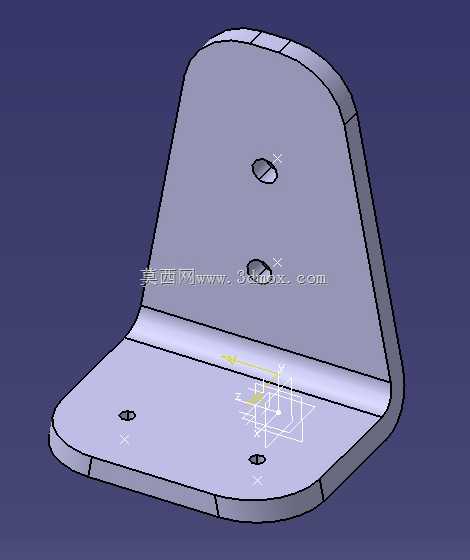

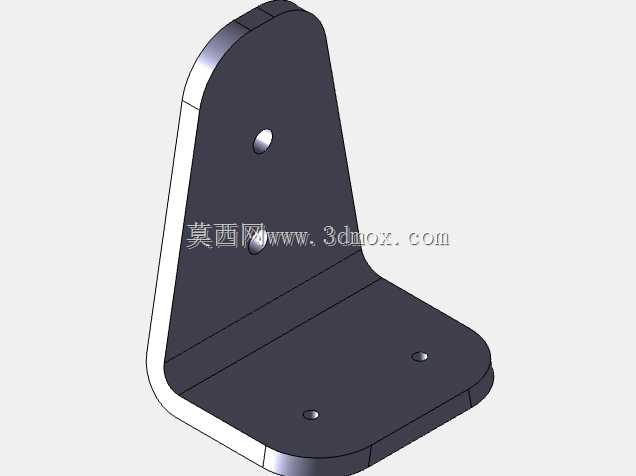

从结构功能特性来看，支架的两个弯折板面分别承担不同的连接功能：垂直立板用于与阀块本体的安装面贴合，板面上预留的两个同轴安装孔，对应阀块背部的固定螺柱点位，孔位周边做了轻微的沉台处理，能够让紧固件头部完全沉入板面以下，避免螺栓突出影响阀块与支架的贴合精度，减少安装面之间的间隙；水平底板用于与设备基面、管路支架的安装平面固定，板面上对称布置的两个安装孔，能够形成稳定的四点固定支撑结构，相比单排孔固定的形式，抗侧向倾覆、抗振动松脱的能力提升明显，在管路存在持续微振的工况下，也能长期保持阀块的安装位置精度。弯折处采用圆弧过渡结构，而非直角锐边弯折，一方面能够避免弯折加工时板材出现应力开裂的问题，提升构件的整体结构强度，另一方面圆弧过渡能够分散支架承载时的应力集中点，在阀块自重、管路附加载荷的长期作用下，弯折位置不会出现应力疲劳导致的变形、开裂问题。

从设计思路层面来看，这类支架的建模过程优先匹配安装边界约束：首先确定两个安装面的垂直精度，建模时将弯折夹角严格控制在90度公差范围内，避免支架安装后阀块出现倾斜，导致管路接口对接错位；其次是孔位的同轴度与位置度约束，立板上的两个孔位中心距严格匹配对应阀块的安装孔距，底板的孔位则预留了轻微的位置调整余量，适配现场安装时基面孔位的微小偏差，不需要现场二次扩孔即可完成安装。板面的边缘全部做了倒圆角处理，避免加工、安装过程中锐边划伤操作人员，同时也减少板材边缘的应力集中点，提升构件的抗冲击性能。支架的板材厚度根据承载的阀块重量做匹配设计，整体板面平整无凸起结构，安装时能够与两个对接基面完全贴合，不存在虚接、翘边的问题，保证固定的可靠性。

从安装边界尺寸来看，支架的立板高度适配常规小型仪表阀块的背部安装面尺寸，不会超出阀块本体的轮廓范围，避免与周边的管路、其他阀组件产生干涉；底板的外伸宽度满足紧固件安装的操作空间需求，使用常规套筒工具即可完成底板螺栓的紧固操作，不需要特殊的安装工具。在实际选型应用中，这类支架不需要额外做表面处理即可适配常规工业环境的使用需求，若应用在腐蚀工况场景，也可在建模基础上调整板材材质、增加表面防腐处理的对应结构，适配不同的管路安装环境。在三维建模过程中，这类构件需要重点关注弯折处的圆角参数、孔位的位置度公差，以及两个安装面的平面度要求，避免建模时出现结构干涉、安装间隙不合理的问题，保证加工完成后的支架能够直接适配对应阀块的安装需求，不需要现场二次修配。
