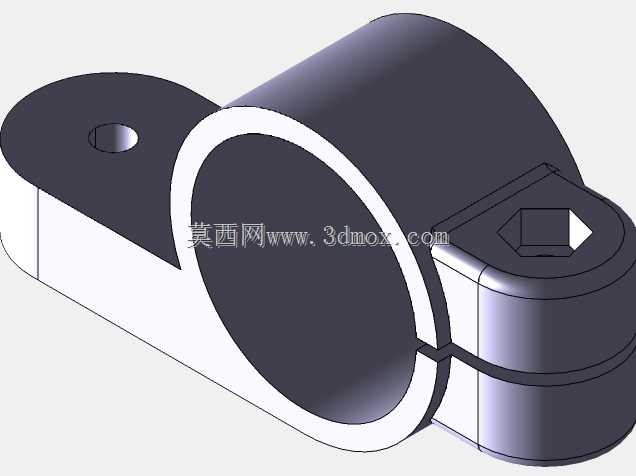

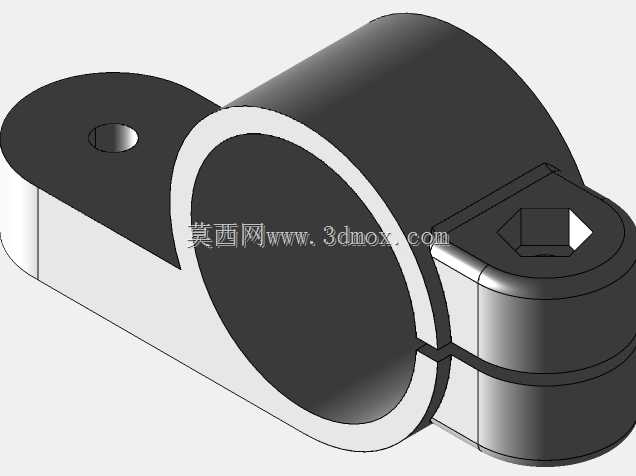

带安装耳开口式环形夹紧手钳结构

在流体输送管路布设、小型工装定位、仪器仪表装夹的现场作业场景里，这类带单侧安装耳的开口环形夹紧手钳是使用频率极高的夹持类零件，区别于普通手动夹持钳具，它属于常闭式固定夹紧构件，不需要持续施加握持力就能维持稳定的夹持抱紧状态，适配长期固定的工位需求。从实际使用场景来看，它常被用在低压流体管路的临时固定、线束与硬质管路的并行捆扎定位、小型仪表外壳的安装抱紧场景中，尤其是在设备内部空间局促、无法使用全环绕法兰或者多螺栓抱箍的位置，这种单侧开口带安装耳的结构能大幅降低装配操作难度，不需要将管路或者被夹持件从端部穿入，直接从侧向卡入开口位置再完成锁紧即可，在设备售后维护、老旧管线改造的场景下，这种装配优势会被进一步放大，能减少周边零部件的拆卸工作量，缩短现场作业时长。

从功能特性上看，该构件的核心功能是通过环形内壁的抱紧力实现被夹持件的径向固定，开口处的锁紧结构采用了内嵌式的卡槽锁紧设计，不需要额外搭配螺栓组件就能实现夹紧力的锁定，环形主体的壁厚经过针对性设计，既保证足够的抱紧刚度，避免被夹持件受载后出现夹持松动、滑移的问题，又控制了整体重量，不会给被夹持的薄壁管路或者轻质仪表带来额外的载荷负担。单侧延伸出的安装耳上预制了沉头安装孔，安装时可以通过单颗螺栓将整个夹紧构件固定在设备基板、支架立面等安装基础上，沉头孔的设计能保证螺栓头部完全沉入安装耳平面内，不会出现突出的结构干涉周边零部件的运动或者布线。

从设计思路层面拆解，首先确定的是环形夹持的内径基准，这个尺寸需要匹配常用的6-12mm外径的硬质管路、仪表壳体的外径公差，内壁采用了无锐边的光滑圆弧设计，不会在抱紧过程中划伤被夹持件的外表面，尤其适配表面有防腐涂层、绝缘层的管路或者线束，避免夹持位置出现防腐层破损、绝缘失效的隐患。开口位置的缝隙宽度经过反复校核，既保证足够的张开量方便被夹持件侧向卡入，又不会因为开口过大导致锁紧后环形结构出现不可逆的塑性变形，开口处的锁紧卡槽采用了梯形截面设计，锁紧配合时的接触面积更大，夹紧力的传递更均匀，不会出现应力集中导致的构件断裂问题。安装耳的位置设置在环形主体的切线方向延伸，这种布局能让安装螺栓的锁紧力直接传递到环形夹持结构上，当螺栓拧紧固定时，会顺带给环形结构施加一个辅助的抱紧力，进一步提升夹持的可靠性，同时安装耳与环形主体的连接位置做了大圆角过渡，避免应力集中导致的连接位置断裂，在长期受振动的设备工况下，这种过渡结构能大幅提升构件的疲劳寿命。

关于外形尺寸与安装边界，整个构件的环形主体外径比夹持内径大8mm左右，足够的壁厚保证夹持刚度，安装耳从环形主体向外延伸的长度控制在15mm以内，整体的外轮廓没有突出的尖锐结构，所有边角都做了R0.5以上的倒钝处理，避免装配过程中划伤操作人员或者周边的线束、密封件。安装孔的中心到环形内壁最低点的距离经过精准计算，保证安装后被夹持件的中心与安装面的距离符合常规设备的布线、布管间距要求，不会出现被夹持件与安装面贴死导致的磨损、散热不畅问题。整个构件的轴向宽度控制在12mm，在保证足够抱紧接触面积的前提下，尽可能减少轴向占用的安装空间，适配密集排布的管路、线束安装场景，相邻安装的同类型夹紧件之间不会出现空间干涉。需要注意的是，这类夹紧构件的夹持力有明确的适用范围，不适合用于高压管路、大载荷冲击的夹持场景，在选型使用时需要匹配被夹持件的外径、实际工况的振动幅度、载荷大小来确认适配性，建模过程中已经对开口处的张开变形量、锁紧后的接触应力做了初步的仿真校核，正常工况下的安全系数能达到2.5以上，满足通用工业场景的使用要求。
