螺旋压紧式C型夹钳结构设计

在机械加工、装配维修、小型工件组焊的作业场景里，这类C型螺旋夹钳是一线工位上出镜率极高的通用工装，和台虎钳的大体积固定式装夹不同，它的C型开口结构可以灵活适配不同作业面的临时装夹需求，不管是机加工工序里对薄型板材的辅助定位，还是钣金拼接时的临时对齐固定，或是木工、五金维修作业里的工件夹持，都能快速完成装夹动作，不需要复杂的安装固定流程，单人即可快速操作。

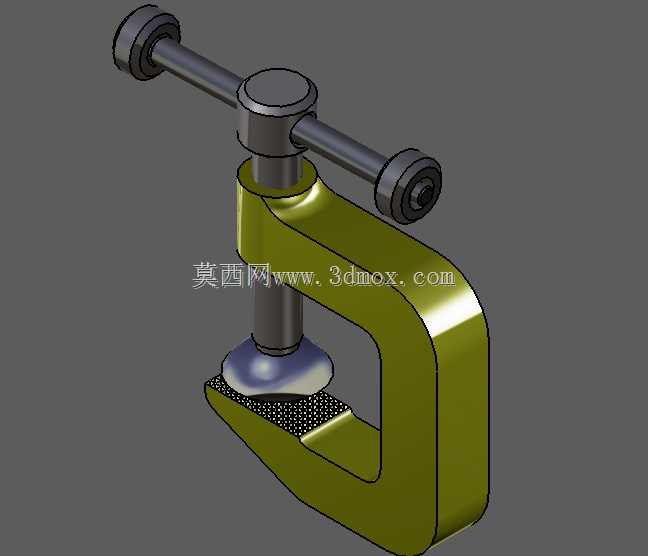

从功能特性来看，这款夹钳采用螺旋进给的压紧结构，顶端的T型横杆作为施力部件，操作人员可以通过转动横杆带动压杆做垂直方向的进给运动，压杆底端的圆形压头做了弧面过渡设计，在压紧工件时可以避免压头边缘对工件表面造成压痕损伤，同时压头与螺杆之间采用活动连接结构，压紧过程中压头可以自适应贴合工件表面，不会因为螺杆的转动带动工件产生偏移。C型钳身采用一体化的弯型结构，整体受力路径沿着钳身的弧形轮廓传递，从压头的受力点沿着钳身侧壁传递到底部的支撑砧面，结构受力均匀，不会出现局部应力集中导致的钳身变形问题，底部砧面做了防滑纹理处理，和被夹持工件接触时可以增大摩擦力，避免装夹后工件出现滑移错位。

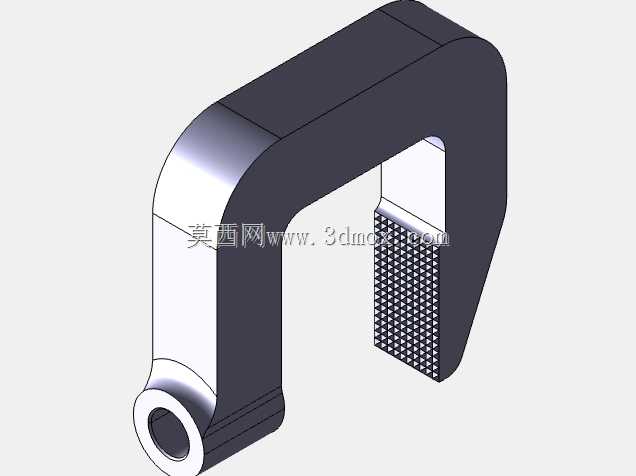

设计思路上，这款夹钳没有采用复杂的快换或者助力结构，完全围绕通用工装的可靠性、易加工性做结构优化：钳身的截面采用等强度设计，在受力较大的弯角位置适当增加壁厚，在钳身的直臂段做合理的壁厚控制，在保证整体结构刚性的前提下控制整体重量，方便操作人员手持移动。螺杆部分采用标准梯形螺纹传动，梯形螺纹的牙根强度高，传动过程中具备一定的自锁性能，当操作人员停止转动横杆后，螺杆可以在当前位置保持锁止，不会因为工件的反作用力出现自动回松的问题，保证装夹的稳定性。压头与螺杆的连接采用间隙配合的活动结构，压头可以在小范围内做角度偏转，当被夹持工件的表面存在轻微倾斜时，压头可以自动贴合工件表面，保证压紧力均匀分布在接触面上，不会出现局部点接触导致的工件变形或者装夹失效。

从安装边界和外形尺寸的适配性来看，这类夹钳的核心尺寸参数是C型开口的最大深度和最大张开高度，这款夹钳的开口深度可以覆盖常规小型工件的装夹需求，最大张开高度可以适配不同厚度的工件，整体外形没有突出的尖锐棱角，所有棱边都做了倒钝处理，避免操作人员在使用过程中被划伤。螺杆的行程设计覆盖了常用的装夹厚度范围，不需要频繁调整初始位置即可快速完成装夹，两端的横杆握把做了圆柱光面处理，转动施力时不会硌手，即使操作人员佩戴劳保手套也可以顺畅转动施力。

在实际使用场景中，这类夹钳可以搭配不同的辅助垫块使用，当装夹表面精度要求较高的工件时，可以在压头和砧面处垫上铜皮或者橡胶垫，避免压伤工件表面；在组焊作业中使用时，钳身的钢结构可以耐受一定的焊接飞溅温度，不会因为少量焊渣溅落出现结构损坏；在机加工工序中作为辅助定位使用时，整体结构的刚性可以承受切削过程中的小幅振动，不会因为振动导致装夹松动。和快速夹钳相比，螺旋压紧的结构可以提供更大的压紧力，装夹可靠性更高，适合需要持续保持压紧力的作业场景，同时整体结构没有易损的弹性零件，长期使用过程中只需要定期在螺纹位置添加润滑脂即可保证操作顺畅，维护成本极低，非常适合生产车间、维修站点、五金加工坊等多种场景作为通用工装配置。
