自行车辐条式车轮三维结构设计作品

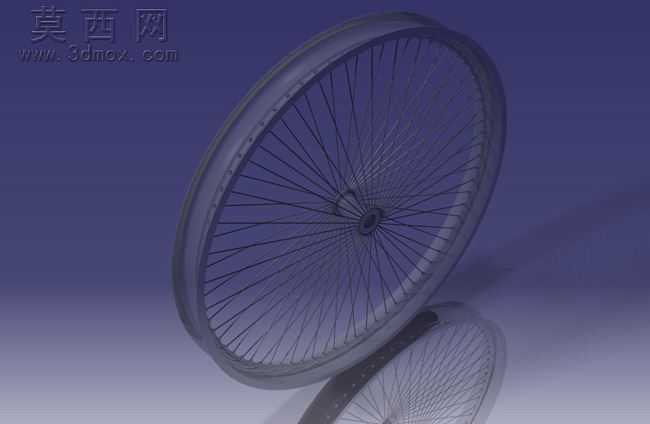

本作品为自行车辐条式车轮的三维数字化设计成果，建模阶段采用自底向上的装配设计思路，首先完成轮圈、花鼓、辐条、气嘴孔等单个零件的参数化建模，其中轮圈部分通过绘制闭合截面轮廓后采用旋转特征生成基础环形基体，再对胎边卡槽、辐条安装孔位进行阵列切除，保证轮圈周向结构的均匀对称性；花鼓部分通过回转特征构建轴身与法兰盘结构，精准定位每一个辐条挂孔的角度与径向位置，确保辐条装配后受力分布均匀。辐条建模采用细长杆特征搭配端部弯头结构，通过周向与径向的双重阵列完成全部辐条的排布，还原真实自行车轮的辐条交叉编织结构，每根辐条的长度、安装角度都经过参数校核，避免装配干涉。材质与渲染阶段，轮圈采用哑光深色金属材质模拟铝合金阳极氧化的表面质感，调整材质的粗糙度与反射参数还原金属表面细腻的漫反射效果；辐条采用高反光镀铬金属材质，添加细微的表面划痕纹理提升真实感，花鼓部分搭配深色工程塑料与金属结合的材质区分不同部件的视觉属性；场景搭建采用渐变深紫色背景，添加地面反射效果模拟产品展示台的视觉效果，通过三点布光方案突出车轮的环形轮廓与辐条的线条层次感，阴影参数调整为软阴影避免生硬的边界破坏整体展示效果。结构设计上还原了传统自行车轮的受力传递逻辑，轮圈承受的载荷通过辐条均匀传递至花鼓，周向均匀分布的辐条既保证了轮组的结构强度，也还原了轻量化的设计特点，建模过程中对所有配合面进行了间隙校验，确保轮圈、辐条、花鼓三者的装配关系符合实际生产中的装配公差要求，气嘴孔的位置与尺寸也参照民用自行车轮的通用标准进行设计，整体模型结构完整，细节还原度高，可用于自行车结构教学、轮组设计参考、产品展示渲染等多个场景。
