四杆铰链式连杆传动机构结构设计

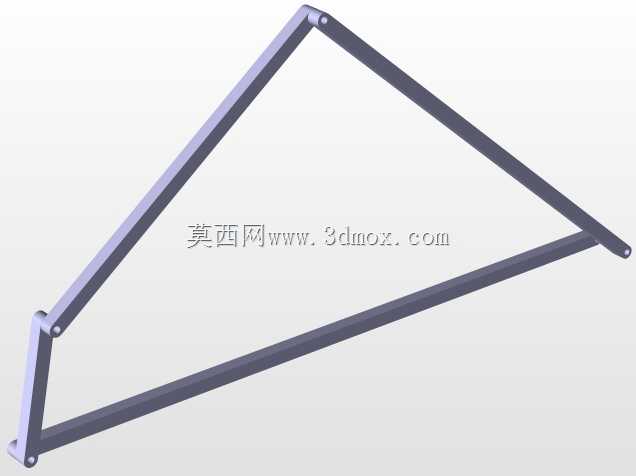

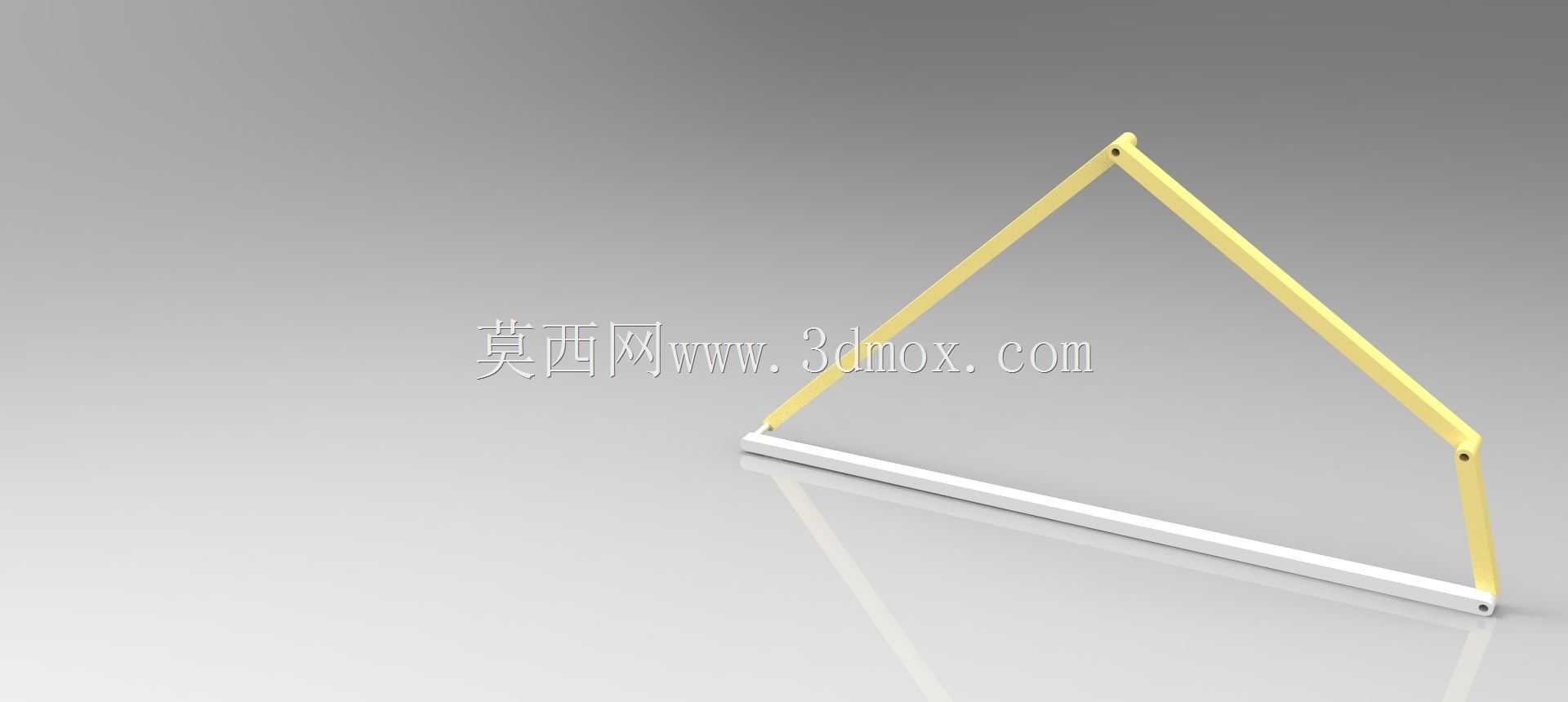

　　这套四杆铰链式连杆结构，采用三根活动铰接杆搭配一根固定基座杆的经典平面四杆布局，固定杆作为整个机构的安装基准，在实际设备装配时可直接通过杆体两端的安装孔固定在设备机架的预设安装面上，不需要额外设计复杂的转接支座，安装边界完全贴合常规轻工设备的型材机架安装尺寸，杆体之间的铰接位置采用间隙配合的销轴连接，销轴端部设置限位挡圈防止运行过程中脱出，铰接副的配合间隙控制在0.02mm到0.05mm之间，既保证杆体转动时无卡滞，也不会因为间隙过大导致运动轨迹出现超差偏移。在工业自动化生产线、轻工包装设备、物料输送装置以及各类专用工装夹具的动作执行端，平面连杆机构是实现既定运动轨迹转换、力的传递与动作复现的核心基础构件，这类构件不需要复杂的电控逻辑配合，仅依靠刚性杆体的铰接约束，就能将旋转运动、直线往复运动转换为预设的摆动、间歇位移或是特定曲线轨迹的输出，在中低速重载、高可靠性要求的工况下，相比齿轮传动、带传动有着更低的维护成本与更强的抗冲击能力。

　　从设计逻辑上看，这套机构的杆长比例经过反复校核，固定杆长度为最长杆，两根相邻的活动杆分别作为主动件与从动件，最短杆为连架杆，满足曲柄存在的杆长条件，因此主动端可以实现360度连续旋转输入，从动端则按照预设的摆角范围做往复摆动，在实际应用场景中，可以将主动端连接减速电机的输出轴，从动端安装拾取机械手、挡料拨叉或是压合执行头，就能实现周期性的往复作业动作，比如在包装生产线上完成纸盒的折边动作，在输送线上完成物料的分路拨送，或是在工装夹具上完成工件的快速压紧与释放。

　　整个机构的所有杆体均采用等截面矩形型材结构，相比圆形截面杆有着更好的抗弯抗扭性能，在承受横向冲击载荷时不会出现明显的挠曲变形，杆体的铰接孔位置做了局部加厚处理，避免长期往复转动导致孔位出现磨损扩孔，延长整套机构的无故障运行周期。在运动特性上，这套四杆机构不存在死点位置，无论主动件旋转到任何角度，都能通过铰接副的力传递带动从动件动作，不需要额外加装飞轮配重就能保证运行的平稳性，从动件的运动速度变化曲线平滑，没有刚性冲击，适合搭配中低速减速电机直接驱动，不需要额外增加缓冲结构。安装时需要注意所有铰接销轴的轴线保持严格平行，所有杆体处于同一平面内，若安装时出现销轴偏斜、杆体错位的情况，会导致运行阻力骤增，严重时会出现杆体弯曲变形或是销轴剪断的故障。在实际设备改造场景中，这套机构的杆长可以根据实际需要的摆角、行程参数做等比例调整，只要保持杆长之间的比例关系符合曲柄存在条件，就能实现类似的运动输出，不需要重新校核运动逻辑，对于非标设备设计人员来说，可以直接调用这套结构的参数做适配性修改，大幅缩短非标机构的设计周期。

　　相比齿轮齿条、凸轮传动等其他实现往复动作的结构，这套四杆连杆机构的零件加工精度要求更低，普通的铣削、钻孔加工就能满足装配要求，不需要高精度的齿形加工或是凸轮轮廓磨削，制造成本更低，同时在多粉尘、有少量切削液飞溅的工况下，铰接位置只需要定期加注润滑脂就能维持正常运行，对恶劣工况的适应能力更强。在一些简易的人工操作工装中，也可以将主动件替换为手动操作手柄，通过扳动手柄带动从动件完成夹紧、顶升等动作，不需要额外配置动力源，适合作为小型工装的动作执行结构使用。整套机构的外形轮廓在运动过程中不会超出固定杆两端的安装边界太多，在设备布局时不需要预留过大的安全空间，可以有效压缩设备的整体外形尺寸，提升设备内部的空间利用率。
