锥座式螺旋顶升承重构件结构设计

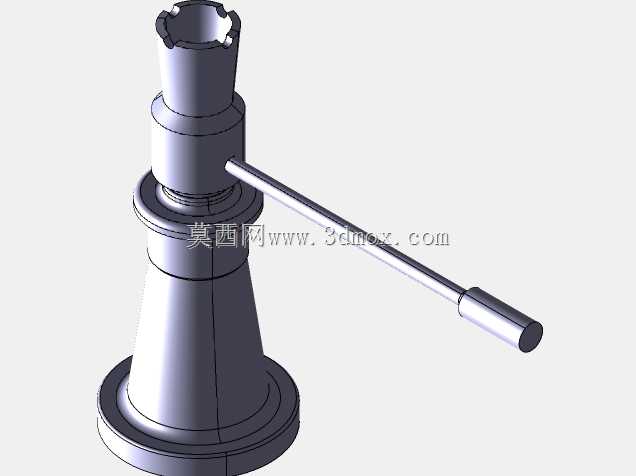

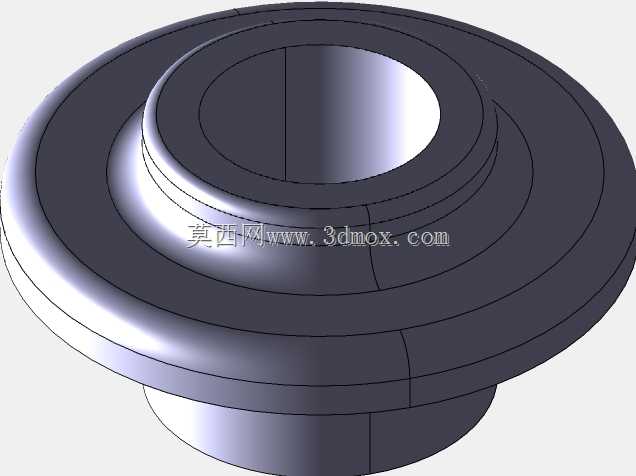

　　在设备检修、小型构件安装、工装调平这类需要小行程稳定顶升的作业场景里，这类锥座式螺旋顶升构件的使用频率远高于常规液压顶升部件，尤其是在存在少量油污、粉尘的车间工位，纯机械螺旋传动的结构不会出现密封件老化泄漏、泄压回落的问题，长期静置承重的可靠性更适配定点支撑的需求。从结构受力逻辑来看，这个构件采用下宽上窄的锥台主体设计，底部带多层环形凸缘的安装基座，在建模阶段就需要优先考虑安装面的平面度公差，基座底面的接触面积直接决定了单位面积压强，在额定承重工况下，要保证基座不会压陷普通车间混凝土地面或者工装平台的接触面，因此底部凸缘的外径尺寸是按照常用顶升承重的压强阈值反推确定的，环形凸缘的台阶结构一方面可以增强基座自身的结构刚度，避免承重时基座边缘出现翘曲变形，另一方面也能在临时固定时，通过凸缘台阶卡入工装平台的定位槽，防止顶升过程中构件出现水平滑移。

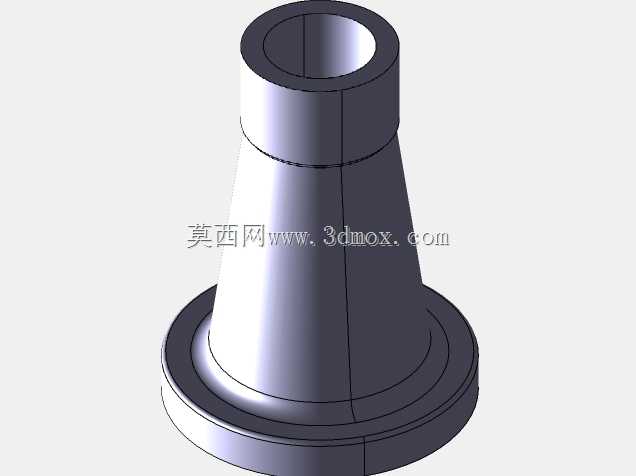

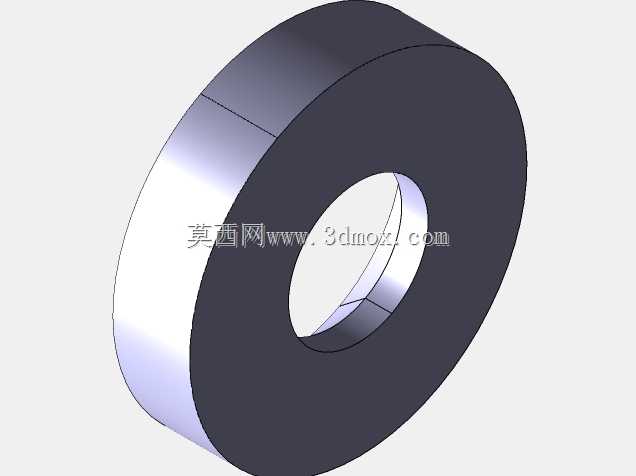

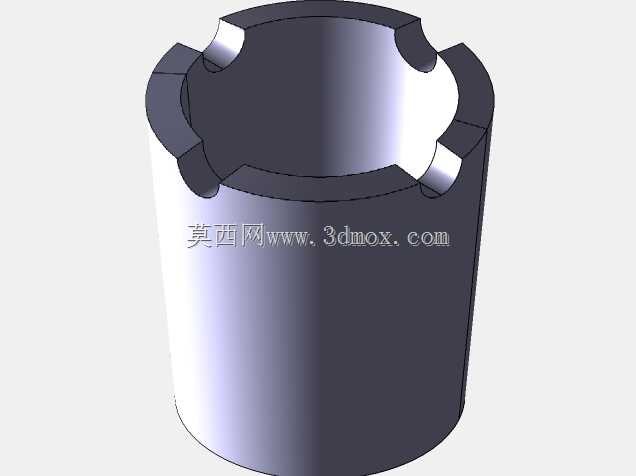

　　主体锥段的壁厚设计是整个建模过程的核心，不同于等直径的套筒结构，锥段从下往上直径逐步收窄，对应的壁厚也需要根据不同截面的压应力、扭转剪应力做梯度调整，下部靠近基座的位置承受的压应力最大，壁厚要满足轴向受压的稳定性要求，避免出现失稳弯折，上部靠近顶出端的位置除了承受轴向压力，还要承受螺旋副传动带来的周向扭转力，因此上部的内孔加工精度要求更高，和内部螺杆的配合间隙要控制在合理范围，间隙过大会导致顶升时出现偏摆，间隙过小则会在螺杆转动时出现卡滞，尤其是在有少量铁屑粉尘的环境里，适当的配合间隙还能容纳少量杂物，避免传动卡涩。上部的内孔是和螺旋传动副配合的关键部位，建模时需要注意内孔的同轴度公差，整个锥段的内孔轴线必须和基座底面保持垂直，否则在顶升作业时，顶部的承重盘会出现偏斜，导致被顶升构件的受力点偏移，严重时甚至会出现承重滑脱的安全隐患。顶部的环形端面是和被顶升构件直接接触的部位，端面的粗糙度不能过高，否则会刮伤被顶升构件的接触面，同时端面边缘做了小尺寸的倒角处理，避免应力集中导致端部受压崩裂。

　　在实际安装使用时，这个构件不需要额外的复杂固定，只需要将基座平放在坚实的支撑面上，确保基座底面和支撑面完全贴合，没有悬空的边角即可，因为锥台结构自身的重心很低，加上底部大直径基座的支撑，只要顶升载荷的作用线和构件轴线偏差不超过设计允许的范围，就不会出现倾翻的问题。不同于带独立底座和多支撑脚的大型顶升设备，这种一体式锥座结构的零部件数量少，没有额外的活动连接部件，日常维护只需要定期清理内孔的杂物，在螺旋配合面涂抹润滑脂即可，适合在工位空间狭小、不适合放置大型顶升设备的场景使用，比如小型机床的水平调平、模具装配时的局部高度调整、重型零部件装配时的临时支撑，都可以用到这类结构的顶升构件。建模过程中，针对锥段和基座的过渡位置做了圆弧过渡处理，避免直角过渡带来的应力集中，因为在承重时，锥段和基座连接的位置是应力最高的区域，如果采用直角连接，长期受交变载荷的话很容易在转角位置出现疲劳裂纹，圆弧过渡可以有效分散应力，提升构件的整体使用寿命。另外底部凸缘的多层台阶结构，除了提升刚度和定位的作用，还可以在需要移动构件时，通过台阶位置穿入撬棍，方便短距离移位，不需要额外设计吊装或者搬运的结构，适配车间内单人操作的使用需求。

　　在尺寸边界上，整个构件的最大外径位于基座最外侧凸缘，这个尺寸决定了作业时需要预留的最小放置空间，顶部的内孔直径决定了适配的螺杆规格，也间接决定了最大顶升行程和额定承重能力，锥段的高度则决定了整个构件的初始最低高度，在需要低空间顶升的场景里，更低的初始高度可以适配更小的作业间隙，不需要额外垫高就可以放入被顶升构件的下方。整个结构没有多余的装饰性设计，所有的外形特征都是围绕受力、安装、使用的实际需求设计的，没有冗余的结构，既控制了构件自身的重量，方便单人搬运操作，又保证了各个部位的结构强度满足额定工况的使用要求。
