水射流清洗专用机结构设计方案

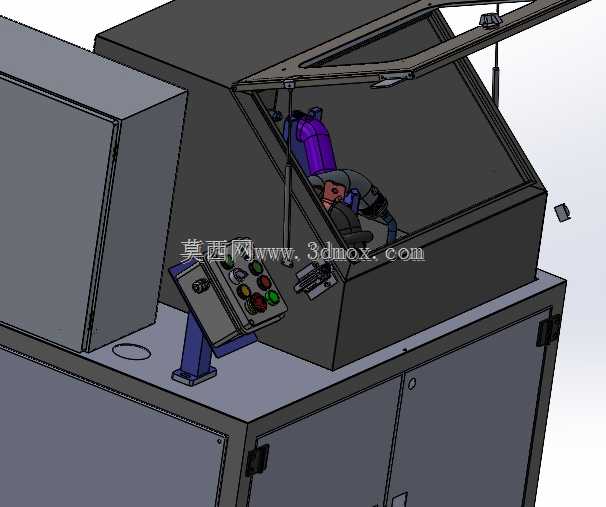

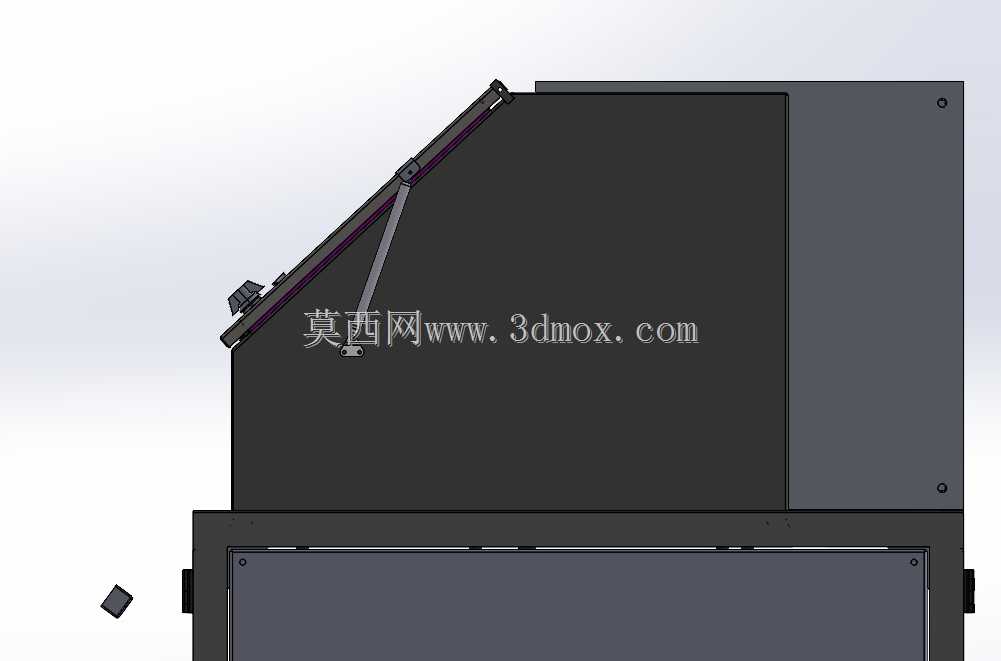

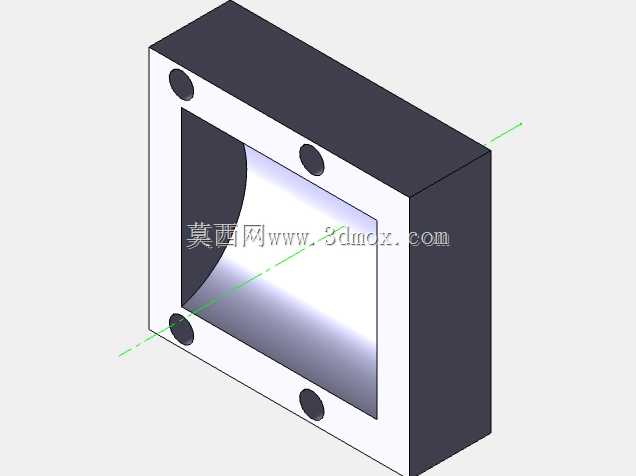

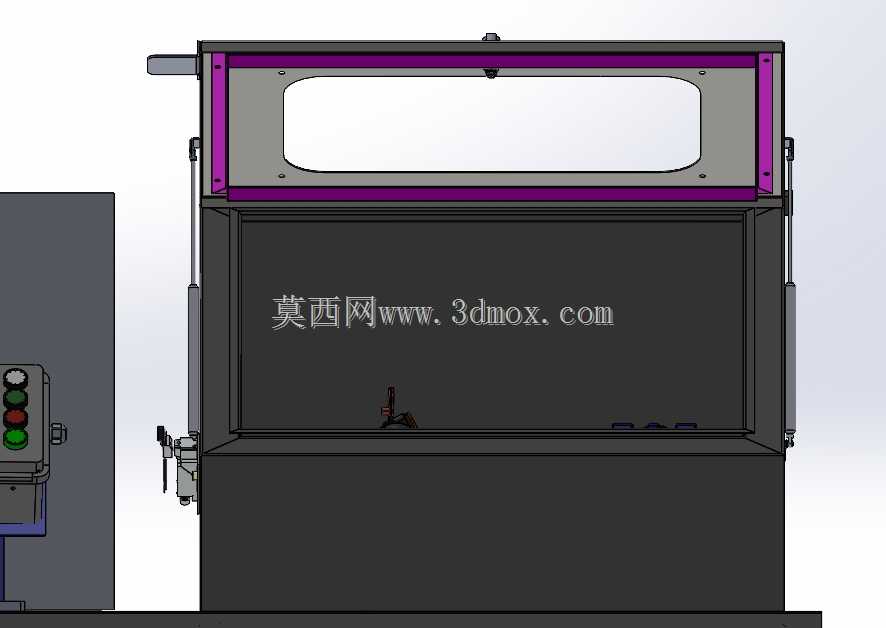

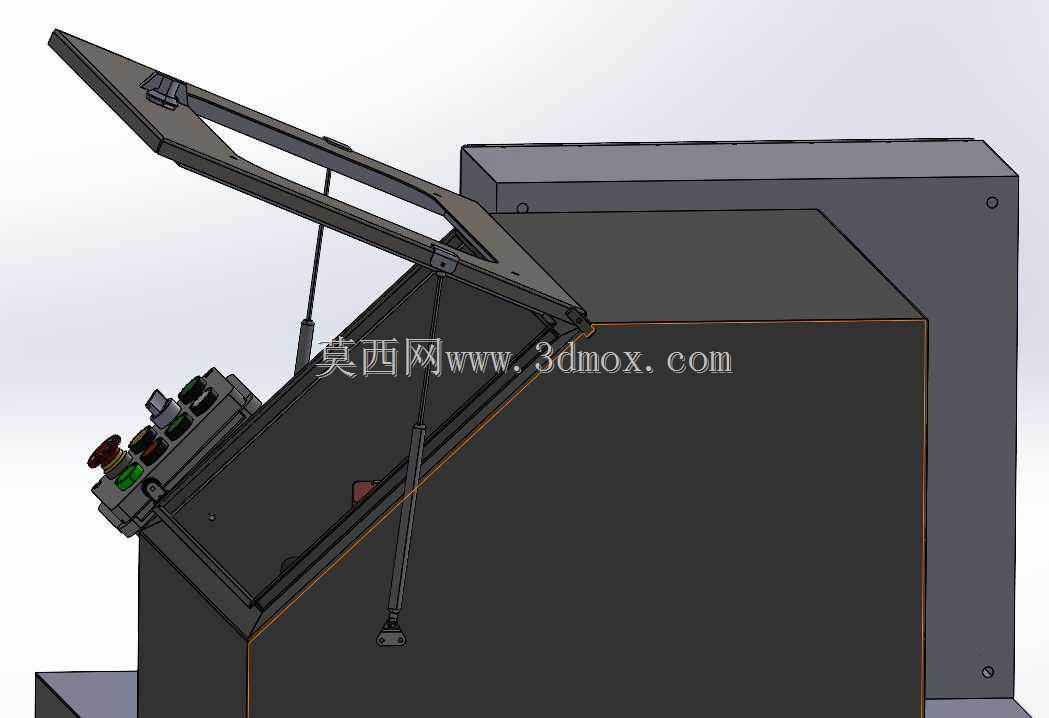

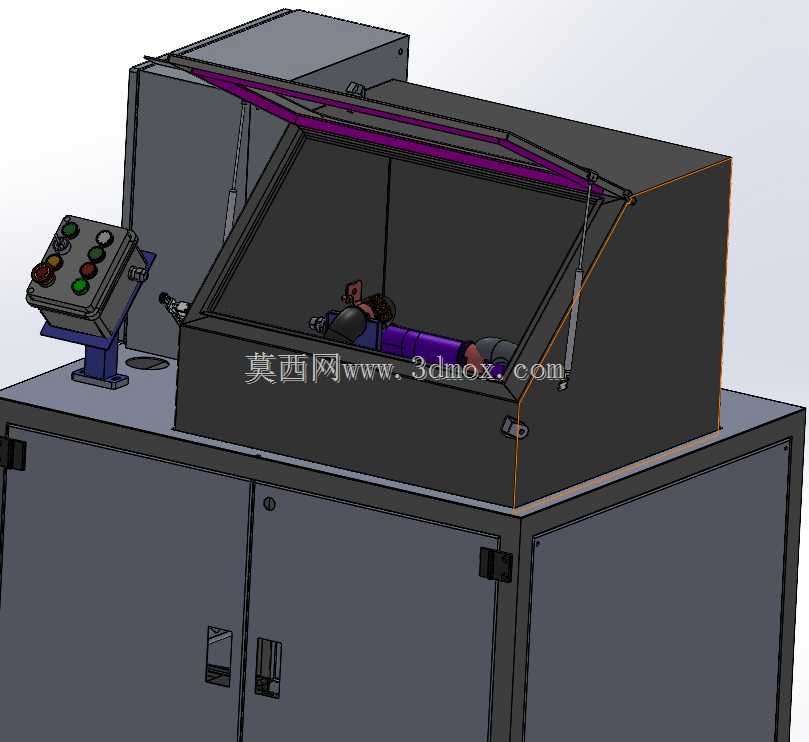

　　在工业零部件清洗、工件表面除垢、生产工序间残屑清理这类场景里，传统人工手持高压水枪作业的模式，始终存在作业一致性差、人员易被飞溅碎屑击伤、清洗角度覆盖不全导致残液残留的问题，这套水射流清洗专用机的结构设计，正是针对这类封闭或半封闭舱体内工件的自动化清洗需求做的定向开发。从整机布局来看，设备采用上掀式舱门配合气弹簧支撑的结构，舱门开启角度经过反复校核，既保证操作人员上下料时的操作空间足够，不会出现肢体磕碰舱体边缘的情况，也避免了开启角度过大导致的气弹簧行程冗余、舱门晃动的问题；舱门内侧设置的密封胶条安装槽，在建模时特意做了止口结构，防止高压清洗时水液从舱门缝隙飞溅到设备外部，污染车间作业环境。

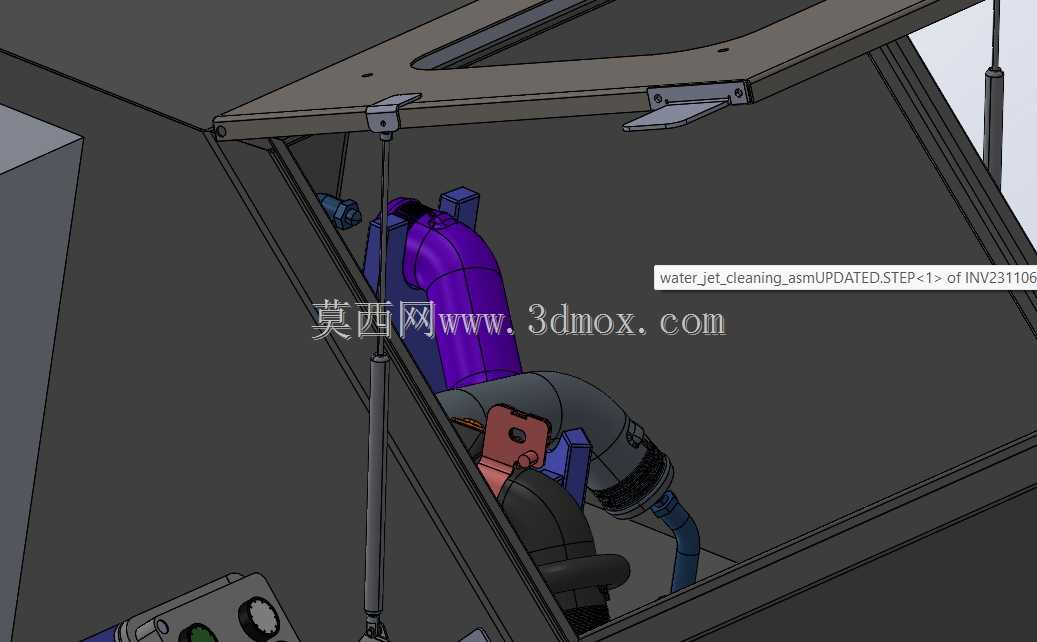

　　核心的清洗执行组件采用多自由度管路布局，高压水输送管路沿着舱体侧壁的走线槽固定，避免管路在设备运行过程中与运动部件发生剐蹭磨损；喷嘴组件的安装支架做了角度可调设计，可根据待清洗工件的外形尺寸调整喷射角度，覆盖工件的盲孔、夹缝等容易残留污渍的位置，相比固定角度的清洗设备，对异形工件的适配性更强。设备内部的工件承载区做了格栅式托板设计，清洗后的废水可通过格栅间隙快速流入底部的集液腔，集液腔预留了排污接口和过滤组件安装位，可对接车间的废水处理管路，也可加装过滤装置实现清洗液的循环利用，降低生产过程中的水资源消耗。

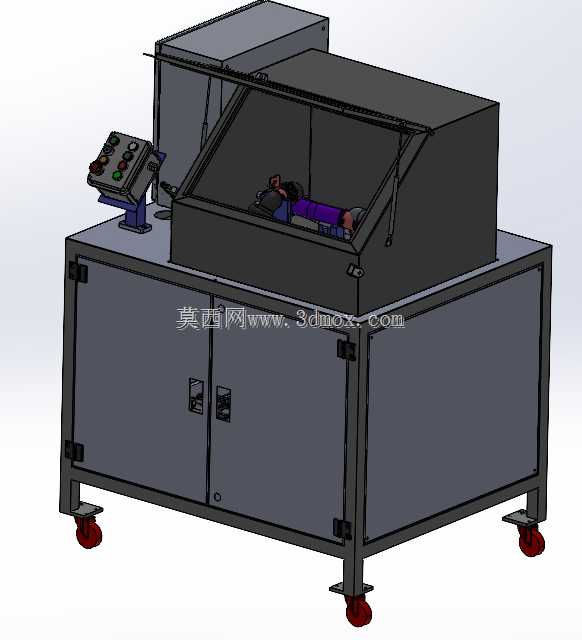

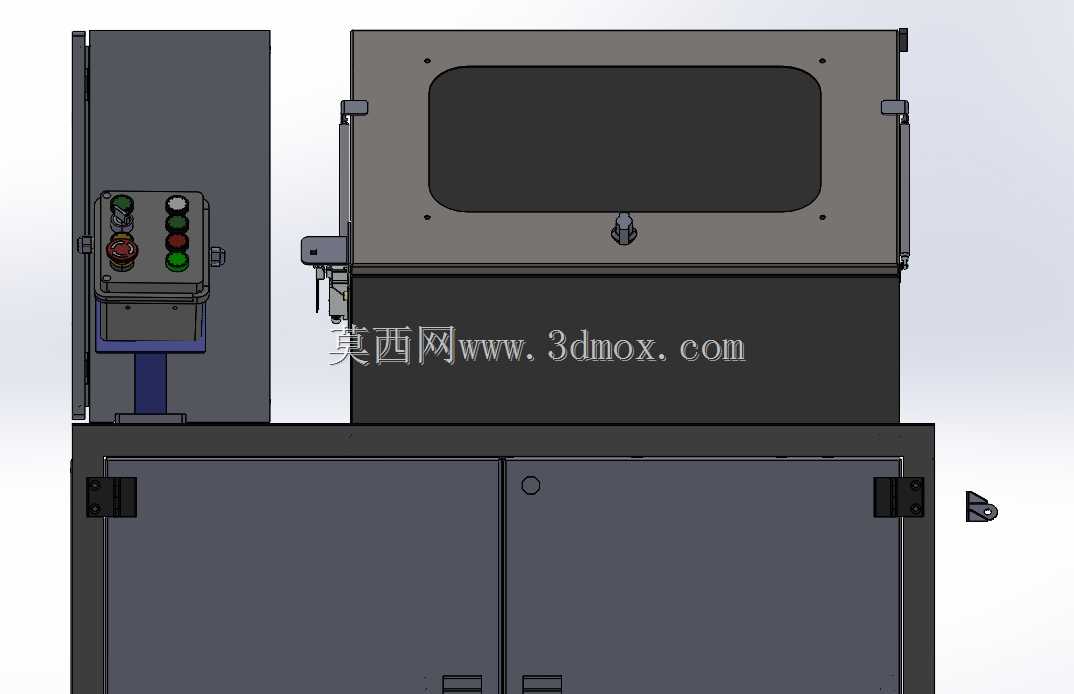

　　从安装边界来看，整机的外形尺寸适配常规车间的设备摆放间距，底部预留了地脚螺栓安装孔和可调脚杯，既可以通过地脚螺栓将设备固定在地面，应对高压喷射带来的整机轻微振动，也可以通过可调脚杯调整设备水平度，适配地面不平整的安装场景；设备侧面预留了电气柜安装位和高压水泵对接接口，不需要额外做复杂的管路改造就能快速接入现有生产线。设计过程中特意对舱体内部的管路弯曲半径做了校核，所有高压水管的弯曲半径都大于管径的5倍，避免管路弯折导致的水压损失、管路寿命缩短问题；舱门的气弹簧选型经过受力仿真验证，在舱门开启到最大角度时可实现稳定悬停，关闭时的阻尼力度适中，不会出现舱门快速下落夹伤操作人员的风险。

　　考虑到清洗作业时会产生水雾，设备内部的电气元件安装位都做了抬高处理，并且预留了密封罩安装结构，防止水雾进入电气元件导致短路故障；喷嘴的排布位置经过流场仿真验证，可在舱内形成覆盖整个工件放置区的水射流覆盖网，不会出现清洗死角，同时高压水的喷射角度做了定向约束，避免水流直接冲击舱门密封胶条，延长密封件的更换周期。这套设备的结构设计没有采用冗余的复杂传动结构，核心运动部件少，后期维护时只需要定期检查管路磨损情况、清理过滤组件即可，运维成本较低，既可以作为独立的清洗工位使用，也可以对接自动化上下料机械手，接入全自动化生产流水线，适配不同产能规模的生产场景。针对不同行业的清洗需求，设备的喷嘴支架预留了扩展安装位，可根据需求加装不同流量、不同喷射角度的喷嘴，也可加装风干组件，在清洗完成后直接对工件进行风干预处理，减少工件的后续转运工序。
