压铸生产线配套锭料自动上料装载设备

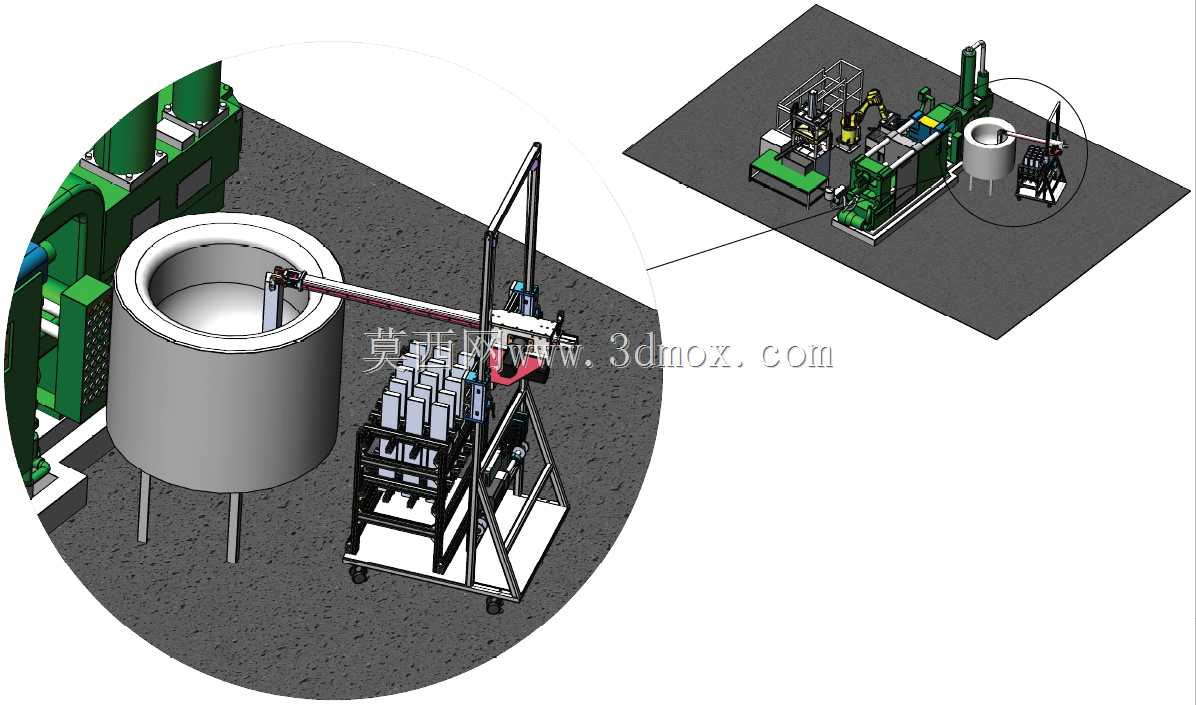

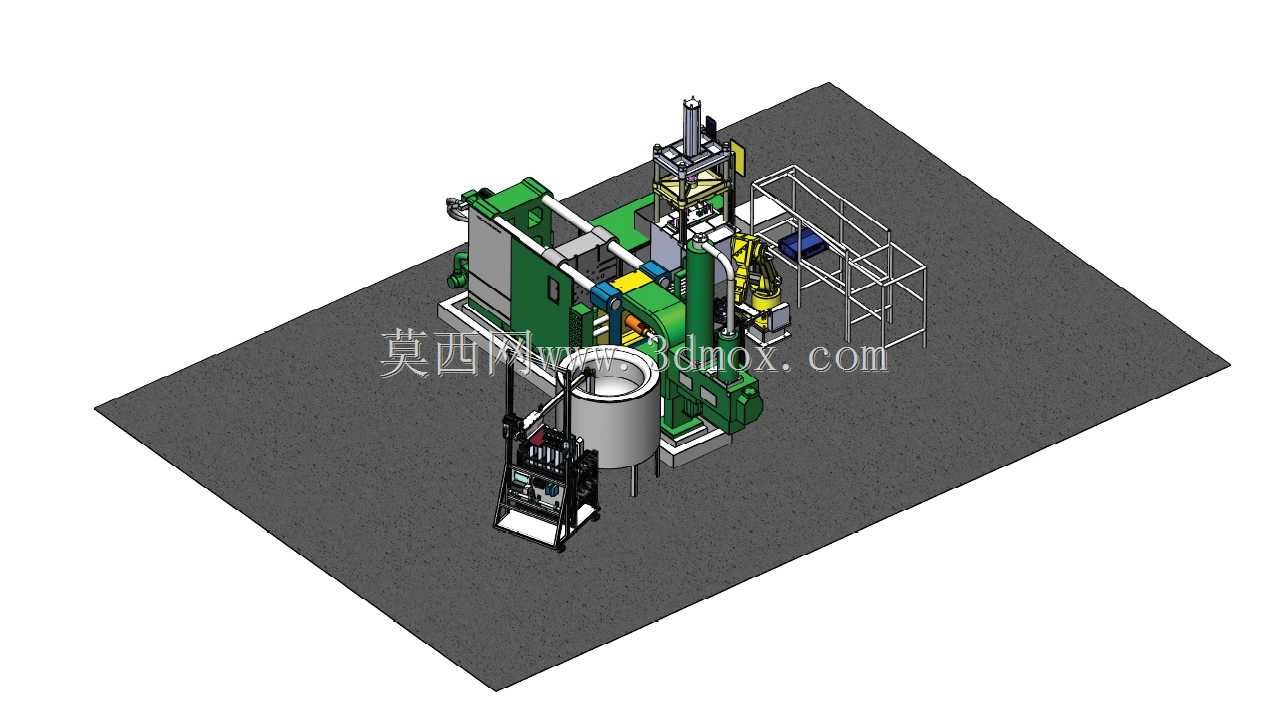

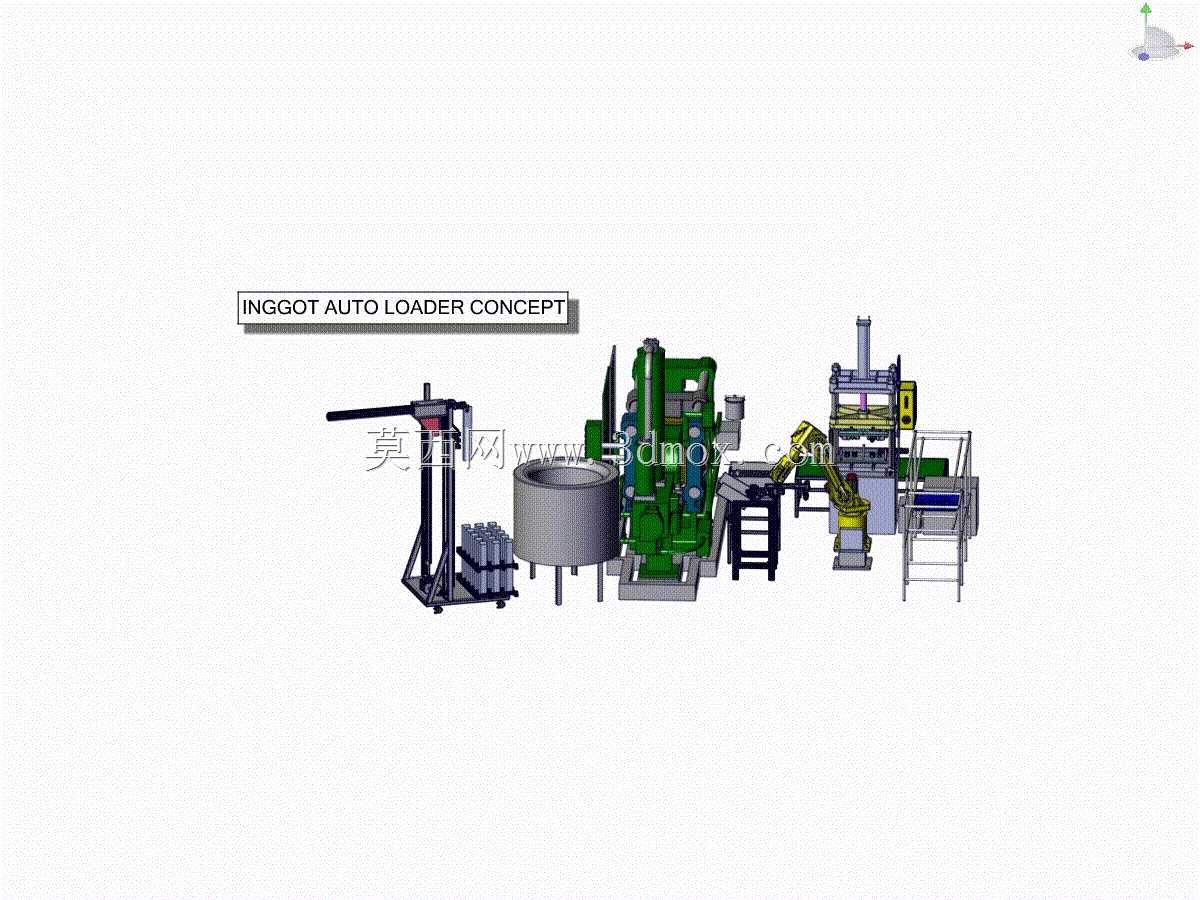

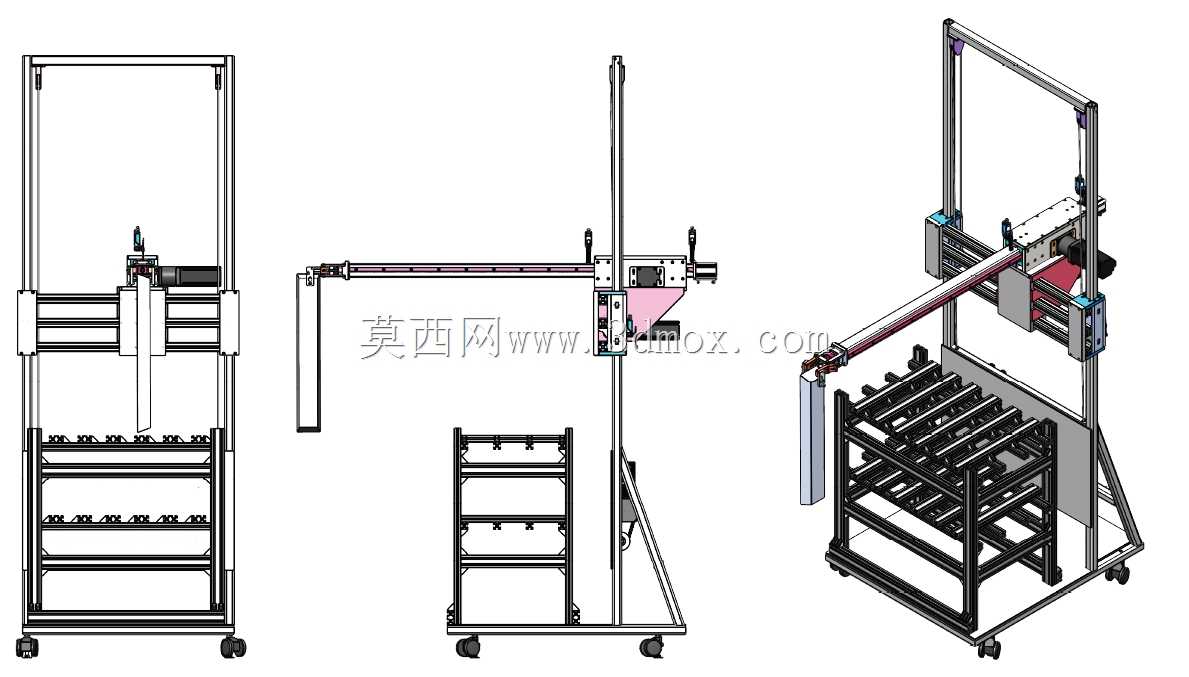

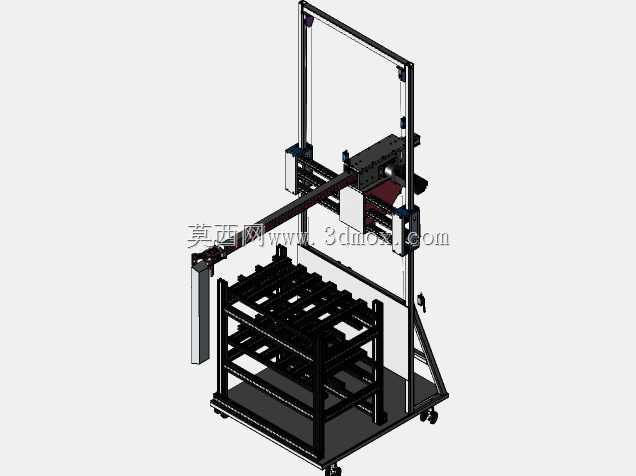

　　这套锭料自动装载设备主要面向压铸生产车间的熔化工段上料环节，解决传统人工投料劳动强度大、投料节奏不稳定、高温作业环境安全风险高的实际痛点，适配常规有色金属压铸生产线的连续化生产节拍，可完成圆柱形金属锭料从储料区到熔炼炉进料口的全自动转运、定位与投料动作，无需人工近距离接触高温炉体区域。从整体布局来看，设备沿锭料流转路径依次设置了大容量储料桶、分料定位机构、横向移载组件、多轴取放机械臂、进料定位工位以及安全防护栏结构，各单元之间的动作衔接通过机械硬限位与位置传感器配合实现互锁，避免动作干涉。储料桶采用立式圆筒结构设计，底部设置倾斜导料面，可容纳单班次生产所需的锭料存量，桶底出料口对接分料机构，每次仅放行单根锭料进入定位槽，分料机构采用间歇式拨叉结构，拨叉的行程与锭料直径匹配，可避免多料卡滞的问题。横向移载组件采用双直线导轨搭配同步带传动的结构，移载滑台上安装有V型定位座，承接分料机构送出的锭料后，将其输送至机械臂取料位，移载行程覆盖储料区到机械臂工作半径的衔接位置，导轨两端设置油压缓冲器与硬限位块，防止滑台超程脱轨。

　　多轴取放机械臂采用关节式结构，末端安装有气动夹爪，夹爪的夹持面做了防滑齿处理，可适配不同直径规格的圆柱形锭料，夹爪开合行程通过调节螺栓可快速调整，机械臂的动作路径经过优化，取料后先抬升避让周边设备结构，再回转至熔炼炉进料口上方，完成定位后松开放料，整个投料动作的落点偏差控制在±5mm以内，可保证锭料准确落入进料导轨，不会出现卡料或掉料的情况。设备的安装边界需要结合现有压铸车间的布局确定，整体占地长度约4.2米，宽度约2.8米，设备最高点距离地面约2.3米，安装时需要保证储料桶周边预留至少1米的上料操作空间，方便叉车或人工批量补充锭料，机械臂的工作半径范围内需要设置安全防护围栏，围栏高度不低于1.2米，围栏上设置安全门，安全门配备安全锁，门打开时设备自动暂停运行，避免人员误入工作区域造成伤害。

　　在设计思路上，这套设备优先考虑了压铸车间的恶劣工况，所有与锭料接触的结构件都采用加厚钢板焊接制作，表面做喷塑耐磨处理，传动部件的防护等级达到IP54以上，可适应车间内的粉尘、高温辐射环境，设备的驱动单元除气动夹爪外，移载与机械臂动作均采用伺服电机驱动，可根据不同的生产节拍调整运行速度，最快可实现每12秒完成一次投料循环，匹配不同吨位压铸机的熔化效率。设备的进料定位工位设置有到位检测传感器，当锭料放置到位后才会发出允许投料的信号，与熔炼炉的进料门机构做信号联锁，只有进料门完全打开时机械臂才会执行投料动作，避免锭料撞击炉门结构。

　　在实际应用场景中，这套设备可替代2-3名专门负责上料的操作人员，除了定期补充储料桶内的锭料外，整个运行过程无需人工干预，设备的控制箱设置在储料区侧面，操作面板上设置有手动/自动切换旋钮、急停按钮以及各动作的手动操作按钮，方便设备调试与故障排查，控制箱内的布线采用线槽规整排布，每个接线端子都有清晰的线号标识，方便后期维护检修。设备的机架部分采用方管焊接结构，底部设置可调脚杯，可调整设备的水平度，适应车间地面不平整的安装条件，脚杯的调节行程为±50mm，安装时需要将设备整体水平度调整至1mm/m以内，保证移载组件与机械臂的运行精度。考虑到压铸车间可能存在的金属碎屑问题，所有直线导轨都配备了刮屑板与防尘罩，可阻挡碎屑进入导轨滑块内部，延长传动部件的使用寿命，气动回路部分设置有三联件，可对压缩空气进行过滤、调压与油雾润滑，保证气动元件的稳定运行，三联件的排水口设置在方便操作的位置，可定期排出过滤出的积水。
