带花键轴段锥齿轮传动零件结构设计

项目分类:齿轮 发布时间:2025-09-16 ID:1082024
  • 带花键轴段锥齿轮传动零件结构设计

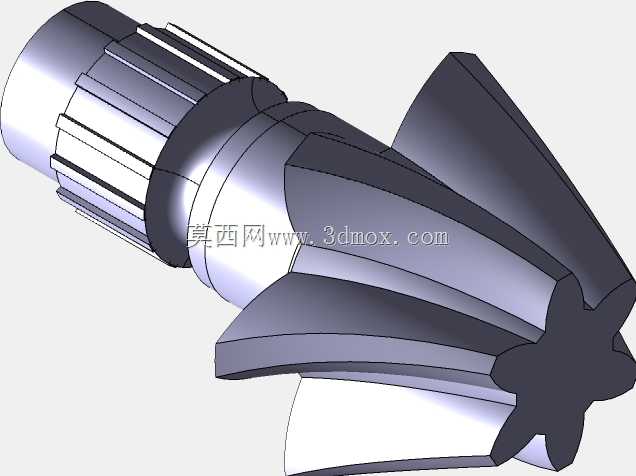

  这款带集成花键轴段的锥齿轮,主要用于相交轴之间的旋转运动与扭矩传递场景,常见于机床进给箱、小型工程机械分动装置、工业减速器的角向传动单元中,区别于分体装配的锥齿轮与传动轴结构,一体化的轴齿设计能消除配合间隙带来的传动回差,在需要正反转频繁切换、传动精度要求较高的工位上,能有效降低装配累积误差,提升传动链的刚性。从结构设计逻辑来看,锥齿轮段采用渐开线齿形,齿向沿节锥母线方向分布,齿厚从大端向小端均匀过渡,这种设计能保证啮合过程中齿面接触应力均匀分布,避免局部应力集中导致的齿面点蚀或断齿风险;齿部的背锥与轮体衔接处做了圆弧过渡处理,可减少热处理过程中的应力集中,同时降低啮合时的端部棱边接触概率,延长齿面使用寿命。

  集成的花键轴段采用矩形花键结构,键齿沿轴周向均匀分布,相比单键连接,花键连接的承载面积更大,能传递更大的扭矩,同时对中性更好,适合高速旋转工况下的动力输出,花键的齿侧配合间隙控制在合理范围,既保证装配时的顺利推入,又能避免运转过程中出现键齿冲击。轴段的光轴部分作为轴承安装位,表面粗糙度与圆柱度公差需满足轴承内圈的配合要求,通常采用过渡配合保证轴承内圈与轴同步旋转,不会出现跑圈现象;轴端的倒角设计方便装配时轴承、密封件的顺利导入,避免划伤配合表面。

  在安装边界方面,锥齿轮的安装距是核心控制参数,直接影响齿面接触斑点的位置,装配时需保证节锥顶点与配对齿轮的节锥顶点重合,否则会出现齿面偏载,加剧局部磨损;花键轴段的轴向定位依靠轴肩实现,轴肩的高度需满足轴承内圈的定位要求,同时不能超过轴承内圈的倒角尺寸,避免轴承安装不到位。实际应用中,这类轴齿一体化的锥齿轮常布置在传动箱的动力输出端,将输入轴的水平旋转运动转换为垂直方向或其他相交角度的旋转输出,比如在小型农用机械的转向传动机构、机床的分度头传动链中,这类零件能在紧凑的安装空间内完成动力换向,不需要额外设置联轴器或连接轴,大幅缩减传动单元的整体体积。

  设计过程中需重点校核齿根弯曲强度与花键的挤压强度,根据传递的额定扭矩、转速计算齿面接触应力,匹配对应的热处理工艺,通常齿面采用渗碳淬火处理提升硬度,芯部保持足够韧性以承受冲击载荷;花键部分的硬度可略低于齿面,保证装配时的适配性,同时具备足够的耐磨性能。齿形加工完成后需进行配对研磨,保证接触斑点位于齿面中部,沿齿高与齿长方向的接触比例符合传动精度要求,运转时的噪音与振动控制在合理区间。轴段的同轴度公差需严格控制,锥齿轮的节锥轴线与花键轴的回转轴线同轴度误差过大会导致传动过程中出现周期性的速度波动,影响下游执行机构的运动精度,比如在分度传动场景中,这类误差会直接导致分度角度偏差,影响加工零件的精度。
