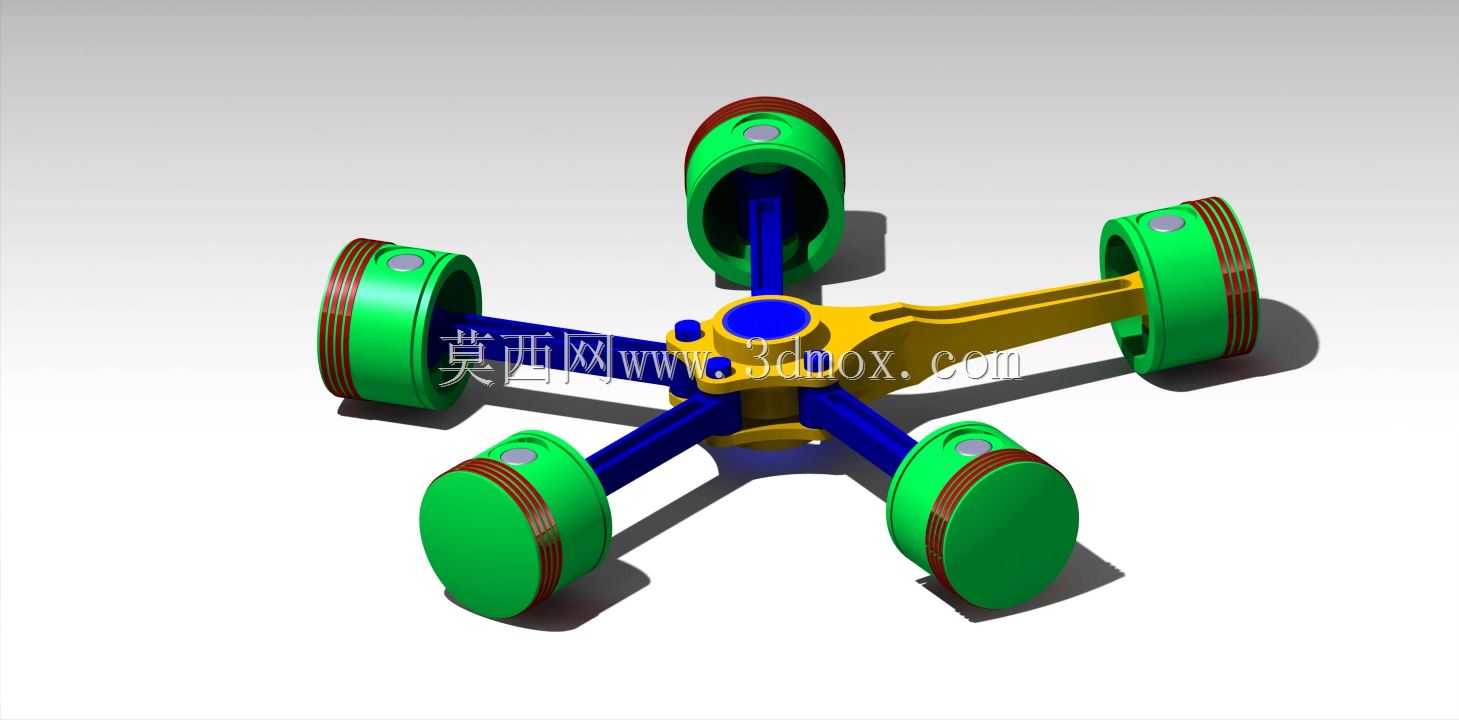

五缸星形发动机曲柄连杆活塞组装配结构

该装配结构为五缸径向布置的星形发动机核心运动组件，是航空轻型动力、小型竞速载具动力单元中常见的结构形式，区别于直列、V型发动机的排布逻辑，五个气缸以中心曲柄轴为圆心呈等角度圆周分布，这种布局能在极小的轴向空间内集成多缸做功单元，大幅压缩动力段的整体轴向尺寸，适配对径向空间包容度高、轴向安装长度受限的动力舱场景，比如轻型固定翼飞机的机头动力段、小型摩托艇的内置动力舱、早年的竞速摩托车动力单元，都能见到这类排布的发动机结构。

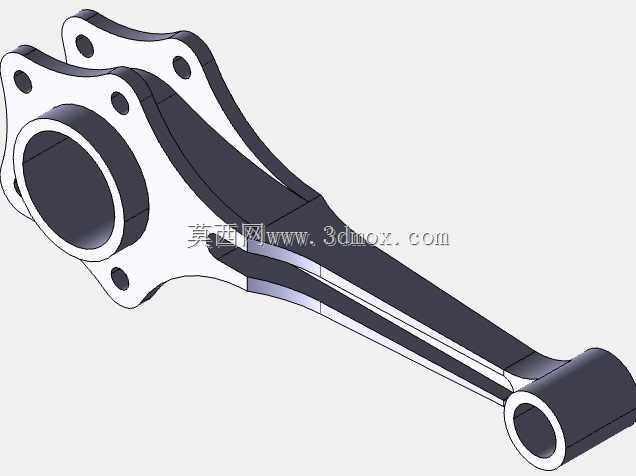

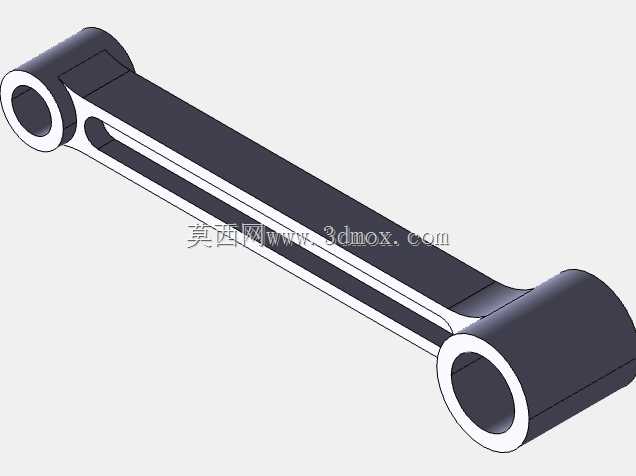

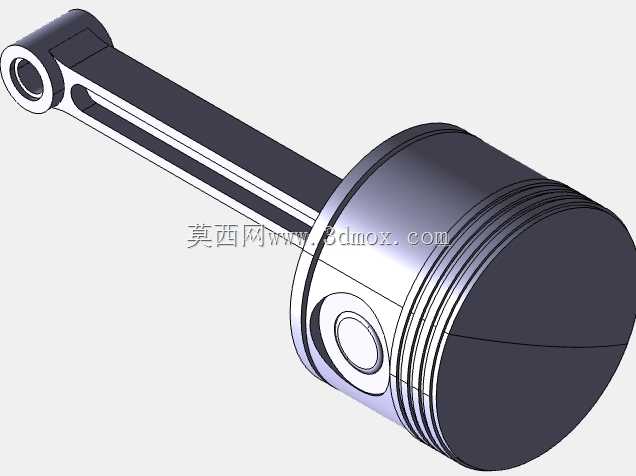

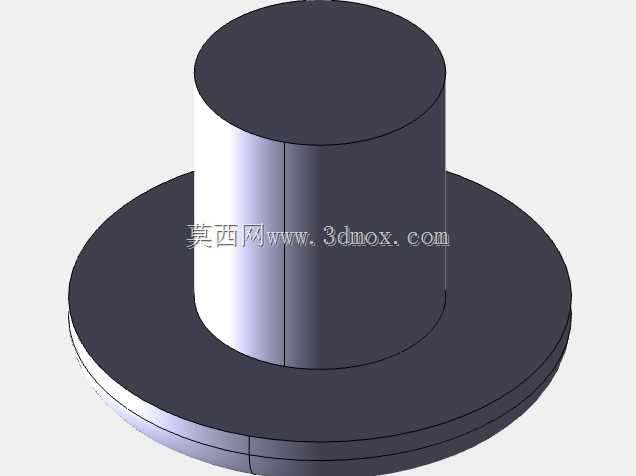

从实际功能逻辑来看，这套组件承担了发动机从化学能到机械能转换的全部运动传递路径：五个活塞分别在对应气缸内做往复直线运动，通过各自铰接的连杆将推力传递到中心的曲柄销上，将活塞的直线往复运动转化为曲柄轴的旋转运动，最终向外输出扭矩。区别于普通直列发动机每缸对应独立曲柄销的设计，星形发动机的多根连杆共用同一中心曲柄销，其中一根为主连杆直接固定在曲柄销上，其余四根副连杆通过铰接点连接在主连杆的大端凸缘上，这种设计能最大限度缩小曲柄机构的整体径向尺寸，同时保证各缸做功行程按固定点火间隔交替输出，让动力输出的平顺性得到提升，五缸结构的点火间隔为72度曲轴转角，相比三缸、七缸星形结构，能在零件数量和输出平顺性之间取得较好的平衡。

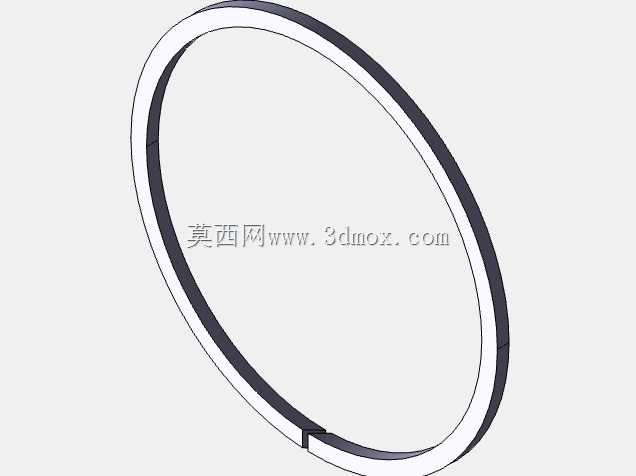

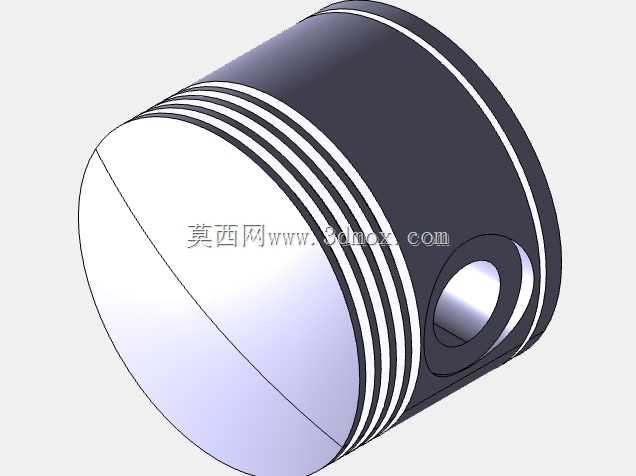

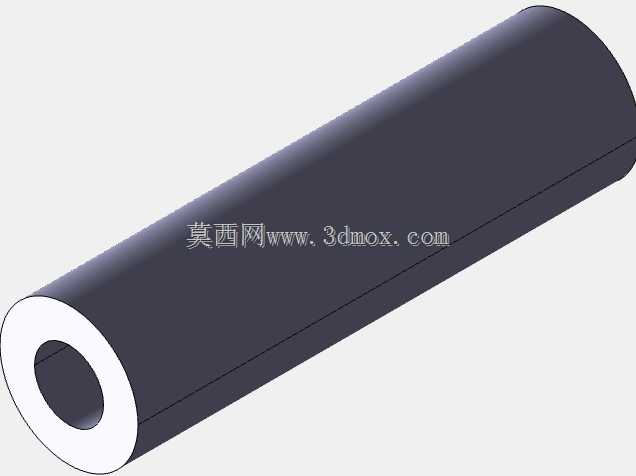

设计过程中首先要确认的是各缸的角度等分精度，五个气缸轴线必须严格处于同一垂直于曲柄轴的平面内，相邻气缸轴线夹角误差需控制在极小范围内，否则会出现活塞运动卡滞、连杆受力偏载的问题，长期运行会导致活塞偏磨、连杆轴瓦异常磨损。其次是连杆的铰接点位置设计，副连杆与主连杆的铰接销轴中心到曲柄销中心的距离，必须和对应活塞的连杆长度、曲柄半径严格匹配，保证每个活塞到达上止点时的燃烧室余隙高度一致，避免出现各缸压缩比偏差过大的问题，影响整机运行稳定性。活塞部分的设计采用了带两道气环一道油环的槽位结构，活塞销孔的轴线与活塞轴线存在微小偏置，能缓解活塞换向时对气缸壁的敲击，降低运行噪音与磨损量。

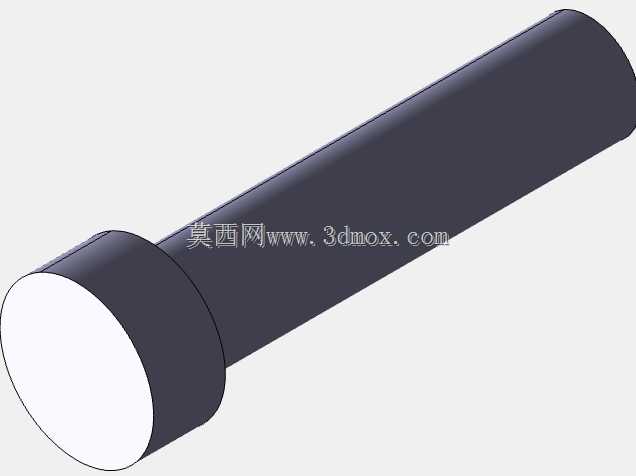

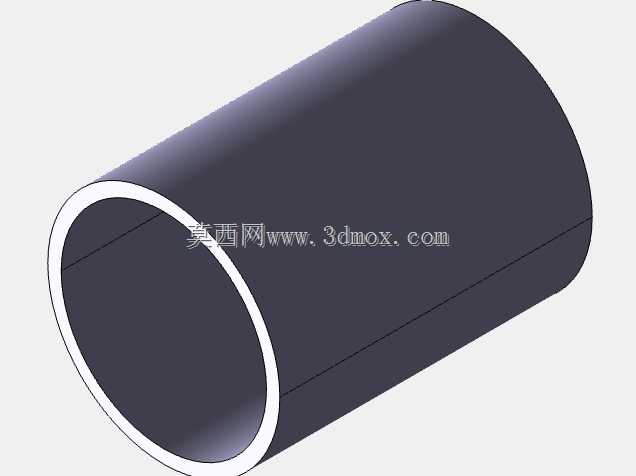

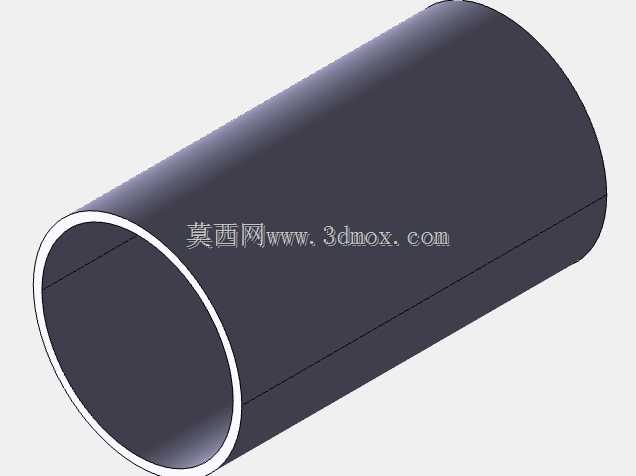

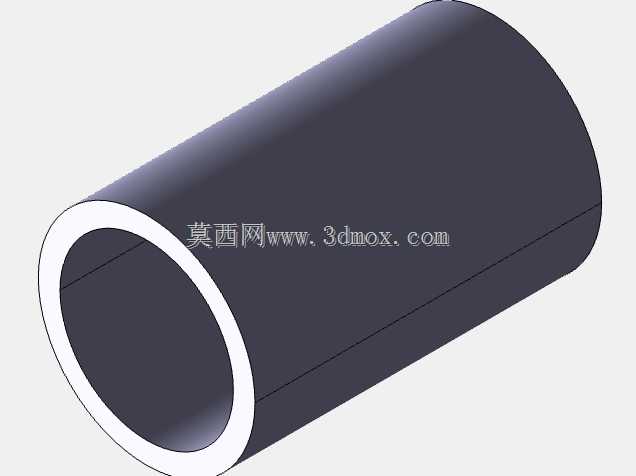

从安装边界来看，这套核心运动组件的径向最大尺寸由活塞处于外止点时的外圆轮廓决定，安装时需要匹配对应内径的气缸套，气缸套的安装定位止口需要与中心曲柄轴的轴承座保持严格同轴，同轴度误差需控制在0.02mm以内，否则会导致整圈气缸的安装偏斜，引发活塞运动卡滞。轴向安装尺寸主要由曲柄轴的支撑跨距决定，前支撑轴承与后输出端轴承的定位台阶需要与曲柄轴上的轴肩严格贴合，保证曲柄轴的轴向窜动量在允许范围内，避免运行过程中曲柄轴轴向窜动带动连杆活塞组偏移，造成活塞与气缸盖的碰撞。装配过程中需要注意各连杆的铰接销轴的防脱结构，必须采用可靠的锁片或者卡簧固定，防止高转速运行时销轴脱出引发严重的机械故障；活塞环的开口位置需要相互错开，避免开口对齐导致气缸漏气，影响整机压缩性能。

在实际应用场景中，这类星形发动机结构因为径向尺寸较大、轴向尺寸紧凑，空气直接流经气缸外壁就能获得较好的风冷散热效果，不需要设计复杂的水冷管路与散热系统，结构可靠性更高，重量更轻，非常适合轻型航空动力这类对重量敏感、对散热系统冗余度要求高的场景。同时因为所有气缸围绕中心轴布置，整机的质心可以非常接近曲柄轴的旋转中心，高转速运行时的整机振动更容易控制，只要做好曲柄连杆机构的动平衡，就能获得非常平稳的运行状态。这套装配模型完整还原了从活塞、活塞销、连杆、主连杆、曲柄轴的全部配合关系，各零件的配合间隙、铰接点的运动自由度都按照实际工程要求设置，可直接用于结构原理演示、装配工艺模拟，也能作为同类型动力装置结构设计的参考基础，帮助设计人员快速理解星形发动机的运动传递逻辑，校核不同缸数、不同曲柄半径下的活塞运动行程与连杆摆角范围，提前规避结构干涉、运动卡滞等设计问题。
