内燃机活塞组件结构设计方案

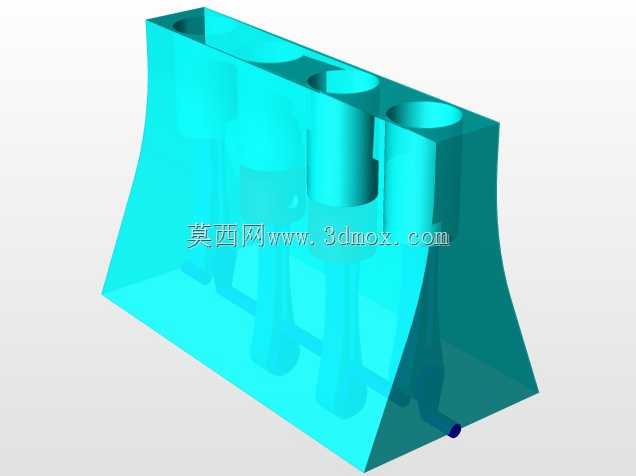

作为动力输出核心的往复承压部件，活塞的结构合理性直接决定内燃机的做功效率、运行寿命与NVH表现，本次呈现的活塞结构方案，围绕四缸内燃机的实际运行工况做了全维度的结构适配。从实际应用场景来看，这类活塞主要适配小排量直列四缸内燃动力单元，覆盖乘用车辆动力总成、小型工程机械动力源、固定式发电机组动力端等多个使用场景，在整机运行过程中，活塞需要承受燃烧室点火瞬间的高温高压燃气冲击，通过活塞销将往复直线运动传递给连杆，最终转换为曲轴的旋转扭矩输出，是完成能量转换的核心承载构件。

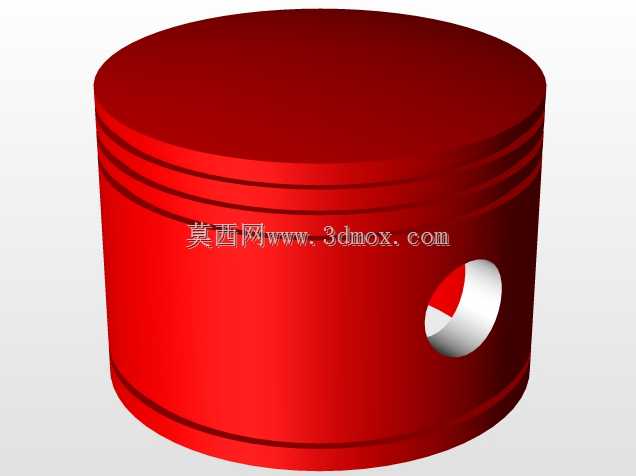

在功能特性设计上，该活塞采用了典型的铝合金高压铸造基体结构，头部设置三道环槽结构，从上至下分别适配两道气环与一道油环：顶部两道气环负责密封燃烧室高温高压燃气，避免做功行程的燃气下窜至曲轴箱造成功率损失，第三道油环则负责在活塞往复运动过程中刮除气缸壁面多余的润滑油，同时在缸壁形成均匀的油膜保障润滑，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销座位置采用了局部加厚的加强筋结构，能够分散活塞销传递的交变冲击载荷，避免高转速工况下销座位置出现应力集中导致的开裂失效，销孔内部设计有高精度的配合面，能够与活塞销形成间隙合理的转动副，既保障运动过程中的灵活度，又避免配合间隙过大造成的敲击异响。活塞裙部采用了中凸变椭圆的型线设计，充分考虑铝合金材料在高温工作状态下的热膨胀量差异，冷态装配时裙部与缸壁保留合理的配合间隙，当发动机达到正常工作温度后，裙部膨胀后能够与气缸壁形成均匀的贴合面，既避免冷启动敲缸，又能防止热态下活塞卡滞在气缸内，同时裙部表面预留了耐磨涂层的加工余量，可通过石墨喷涂或者二硫化钼处理降低往复运动的摩擦阻力，减少磨合期的磨损量。

从设计思路层面来看，整个活塞的结构参数完全围绕四缸发动机的运行特性做匹配：活塞顶面采用了浅盆型燃烧室轮廓，能够配合气缸盖形成合理的挤气涡流，在压缩行程末端加快混合气的紊流速度，提升点火后的火焰传播速度，让燃烧过程更充分，降低爆震发生的概率。活塞环槽的位置经过反复校核，第一道环槽距离活塞顶面的高度充分考虑了高温燃气的热传导距离，避免第一道环长期处于过高温度区间出现弹性失效、卡滞等问题，环槽的加工精度预留了标准的配合间隙，能够适配市面上主流的标准化活塞环配件，降低后期维护的配件适配难度。活塞销孔的轴线与活塞中心线存在微小的偏心偏移设计，能够在活塞越过上止点切换受力面时，减小活塞对气缸壁的敲击冲击力，有效降低发动机运行过程中的活塞敲缸噪声，提升整机运行的平顺性。

在外形尺寸与安装边界层面，该活塞的外径尺寸严格匹配对应排量的气缸内径公差范围，活塞总高度经过压缩高度、环槽高度、裙部导向长度的综合校核，既保证活塞在气缸内往复运动时有足够的导向长度，避免出现偏磨、拉缸等问题，又能合理控制活塞整体重量，降低往复运动的惯性力，减少曲轴连杆机构的运转负荷，适配更高转速的动力输出需求。活塞销的内径与外径尺寸经过强度校核，能够承受最高爆发压力下的剪切载荷与交变弯曲载荷，销座内部的卡环槽结构用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子轴向位移刮伤气缸壁面。整个活塞的重量控制在同排量机型的合理公差范围内，四缸机装配时四个活塞的重量差控制在工程允许的极小范围内，避免因重量差异造成曲轴运转动平衡超标，引发整机振动过大的问题。在实际建模过程中，所有配合面的尺寸公差、形位公差都按照内燃机行业的通用设计规范做了预留，包括裙部的圆柱度、环槽的平面度、销孔的同轴度等关键形位参数，都能直接对接后续的工艺加工流程，不需要做过多的结构调整即可用于原型机的试制验证，能够帮助结构设计人员快速完成动力总成的核心部件匹配，缩短整机开发的验证周期。
