单速工业齿轮箱铸造壳体传动结构

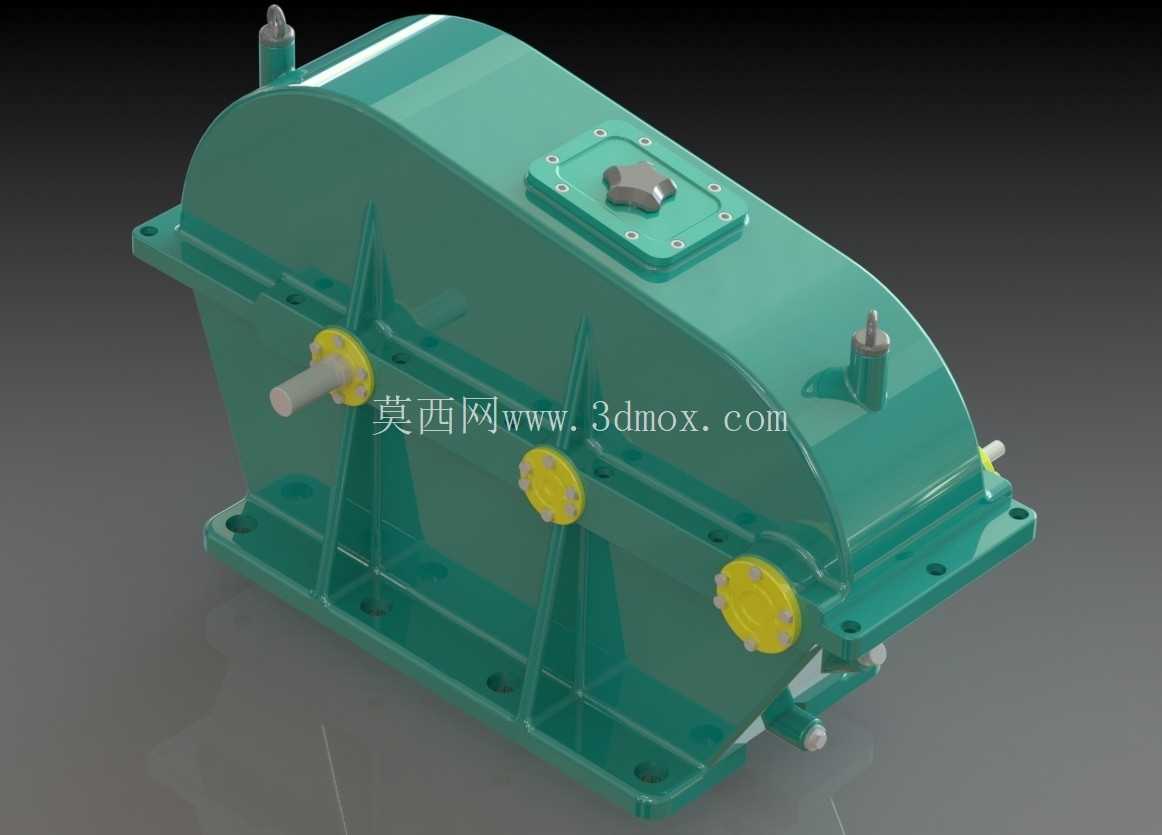

在常规工业传动场景中，这类单速齿轮箱多作为固定速比动力传递单元，适配输送线、小型冲压辅机、轻工生产设备等不需要频繁调速的动力端，承担电机与执行机构之间的扭矩放大、转速匹配作用，相比多级变速结构，单速定比传动的传动效率更高，运行过程中不存在换挡机构带来的冲击与间隙，长期运行的可靠性更有保障，适合连续工作制的生产场景使用。从结构设计逻辑来看，壳体采用分体式铸造结构，上下箱结合面经过精密铣削加工保证密封性能，底座带有多组安装孔位，可直接通过螺栓固定在设备机架的安装平面上，安装时需要保证输入轴、输出轴与被驱动部件的同轴度，避免额外径向力作用在轴伸端造成轴承过早磨损。箱体侧面的集成肋条并非装饰结构，是通过有限元应力分析后布置的加强结构，在不显著增加壳体壁厚、控制整体重量的前提下，提升箱体在大扭矩输出工况下的结构刚性，避免齿轮啮合过程中箱体产生共振变形，保证齿轮啮合间隙始终处于设计合理区间。输入与输出轴伸均穿过箱体端盖的密封法兰，端盖与箱体之间采用纸垫或密封胶实现静密封，轴伸位置配置骨架油封防止润滑油泄漏，同时阻挡外界粉尘、切削液等杂质进入箱体内部污染润滑油、磨损齿轮与轴承工作面。箱体顶部设置的检查口采用螺栓固定盖板，日常维护时不需要拆解整个箱体，即可观察内部齿轮啮合状态、检查润滑油油位，也可通过该口完成润滑油加注作业；箱体侧面预留的油位观察孔、底部的放油螺塞，都是按照工业设备维护规范设计的结构，可快速完成润滑油更换、油质检查等常规维保操作，不需要额外拆解部件。轴端的黄色法兰盖是工艺孔的密封结构，对应箱体内部轴承的安装位置，装配轴承时可通过该孔位完成轴承压装、间隙调整，装配完成后用盖板密封，避免杂质进入轴承腔。表面采用的青色防护涂层是工业减速机常用的防护漆层，具备耐油污、耐轻度腐蚀的特性，适配车间多油污、多粉尘的使用环境，黄色的端盖标识可帮助运维人员快速识别轴承维护点位，减少日常巡检的识别成本。建模过程中严格还原了铸造圆角、拔模斜度等铸造工艺特征，所有安装孔位的位置度、轴伸的中心高都按照通用工业齿轮箱的安装边界设计，输入轴与输出轴的中心距、轴伸直径、键槽尺寸都符合常规传动件的适配标准，可直接用于设备布局的干涉检查、传动系统的装配模拟，也可作为同类型齿轮箱改型设计的基础模型，调整内部齿轮组参数即可适配不同速比、不同扭矩的传动需求，不需要重新搭建壳体的基础结构。需要注意的是，这类齿轮箱的安装底座平面需要保证足够的平面度，若安装面存在翘曲，紧固螺栓时会造成箱体变形，导致轴承孔同轴度超差，轻则运行噪音增大、传动效率下降，重则会出现齿轮断齿、轴承抱死的故障；日常运行时需要定期检查油封的密封状态，若出现渗油需要及时更换油封、补充润滑油，避免因缺油造成内部传动件的异常磨损。
