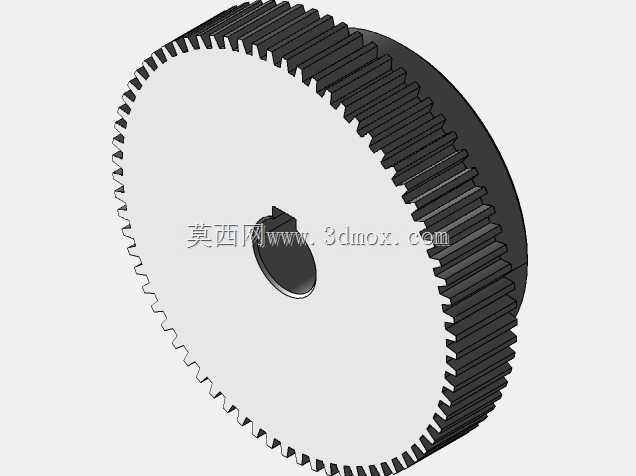

模数1齿数72直齿圆柱传动齿轮

这款直齿圆柱齿轮在常规中小载荷的定比传动场景中适配性极强，常见于轻工包装设备的送料辊驱动链路、小型输送线的动力传递单元、仪器仪表的调节机构传动组，也可作为教学实训台架的传动演示部件使用，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮不存在轴向分力，安装时无需额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，适配结构紧凑、安装空间受限的传动布局。

从功能特性来看，该齿轮采用标准渐开线齿形设计，压力角取通用机械传动常用的20度，啮合过程中齿面接触应力分布均匀，传动效率可达98%以上，正常润滑条件下长期运行的磨损速率可控，适合转速不超过1500r/min的中低速传动场景。齿轮中心设计有带键槽的安装孔，孔直径为12.7mm，配套5×5规格的平键实现周向固定，可直接与对应直径的传动轴配合，装配时无需额外加工轴上的异形定位结构，轴与孔的配合公差取H7/k6过渡配合等级，既可以保证传动过程中无相对窜动，也便于后期维护拆卸。齿轮的齿顶圆、齿根圆尺寸完全符合模数1、齿数72的标准直齿轮参数计算值，齿宽经过合理匹配，既保证足够的齿面接触强度，也不会因齿宽过大导致啮合时出现偏载问题。

设计过程中优先考虑了通用互换性，所有齿形参数均遵循国家标准直齿轮规范，可直接与同模数的任意齿数标准直齿轮啮合，无需定制配对齿轮，降低备件替换成本。轮毂部分的厚度经过强度校核，在传递额定扭矩时不会出现轮毂开裂、键槽压溃的失效问题，轮缘与轮毂之间的辐板采用实心结构，兼顾加工便利性与结构刚性，适合采用滚齿、插齿等常规齿轮加工工艺批量生产，单件小批量制作时也可通过线切割、3D打印等方式快速成型。

安装边界方面，该齿轮的轴向定位可通过轴肩与轴用挡圈配合实现，齿轮端面到轴肩的距离预留有0.2mm的间隙，避免装配时齿轮端面与轴肩发生硬摩擦；径向安装时需保证两啮合齿轮的中心距误差控制在±0.05mm以内，齿侧间隙保持在0.05-0.1mm区间，既可以补偿加工安装误差、受热膨胀变形，也能在齿面形成稳定的润滑油膜，避免卡齿、齿面胶合等失效问题。日常使用中可根据运行工况选择脂润滑或者稀油润滑，脂润滑适合转速低于1000r/min、闭式或者半闭式传动场景，稀油润滑适合转速更高、连续运行的传动链路，定期检查齿面磨损情况与键连接的紧固状态即可保证长期稳定运行。

在实际设备改造场景中，该齿轮也可作为非标传动机构的备件替换件使用，当原有传动链路中的齿轮出现断齿、过度磨损问题时，只要模数、齿数、安装孔尺寸匹配，即可直接替换使用，无需重新调整整个传动链的中心距与安装位置，大幅缩短设备停机维护时间。针对教学场景，该齿轮的标准参数也可作为机械原理课程的实物教具，帮助学习者直观理解直齿轮的齿形构成、啮合原理、键连接固定方式等知识点，相比纯理论讲解更具实操参考价值。建模过程中对齿根过渡曲线做了优化处理，避免应力集中导致的齿根断裂问题，所有倒角、圆角均按照机械加工工艺要求设计，不存在加工死角，可直接导出工程图用于生产加工。
