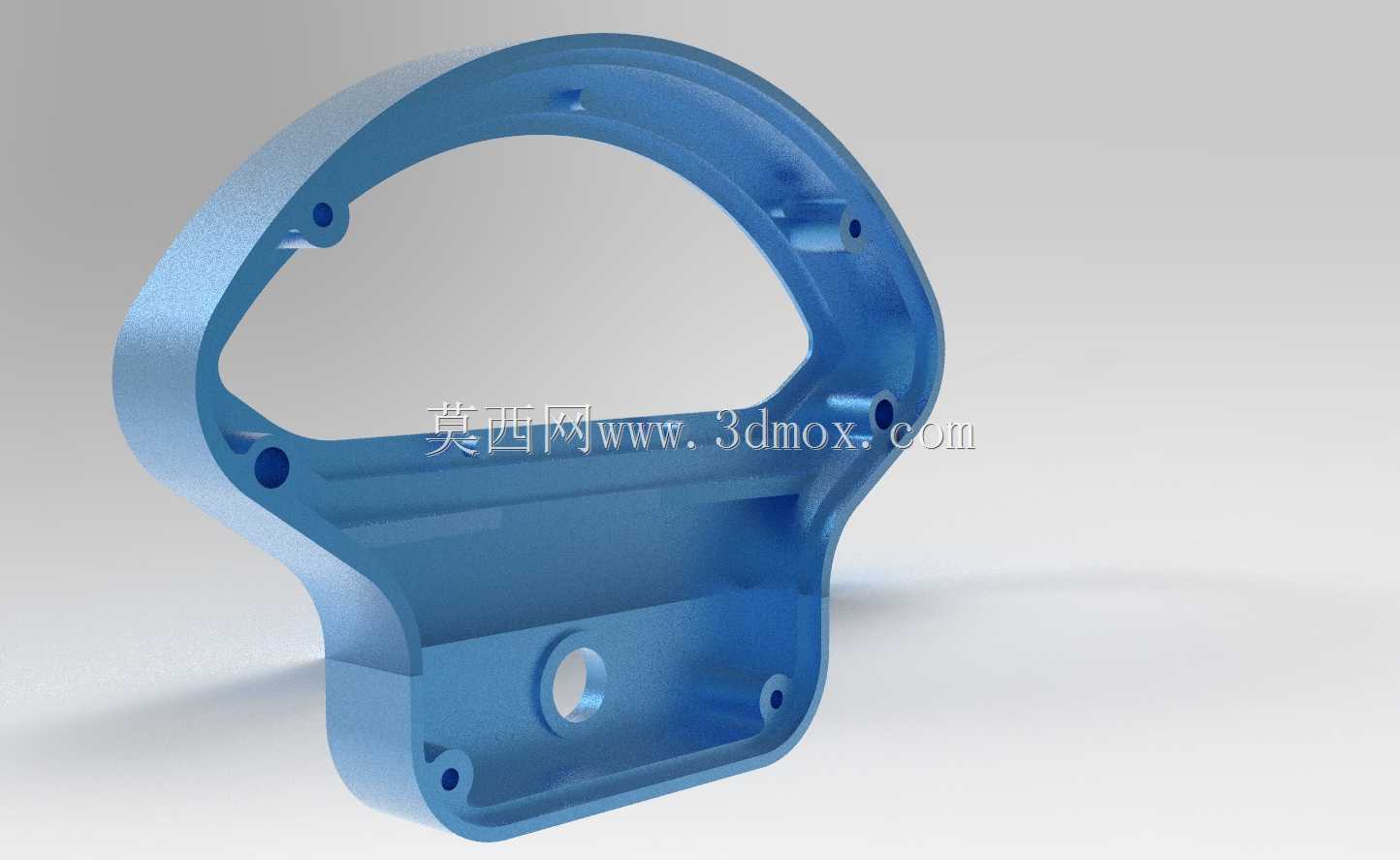

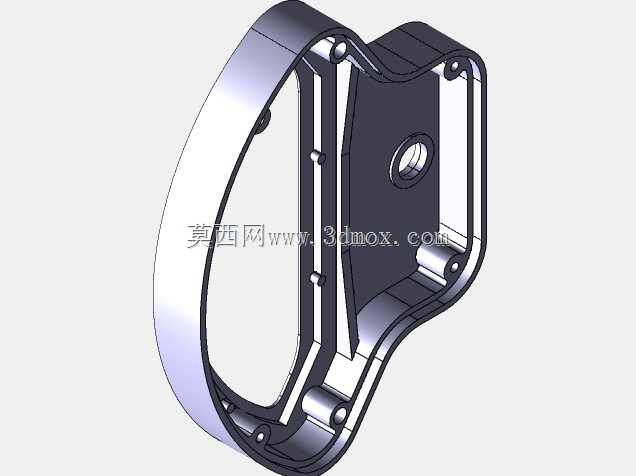

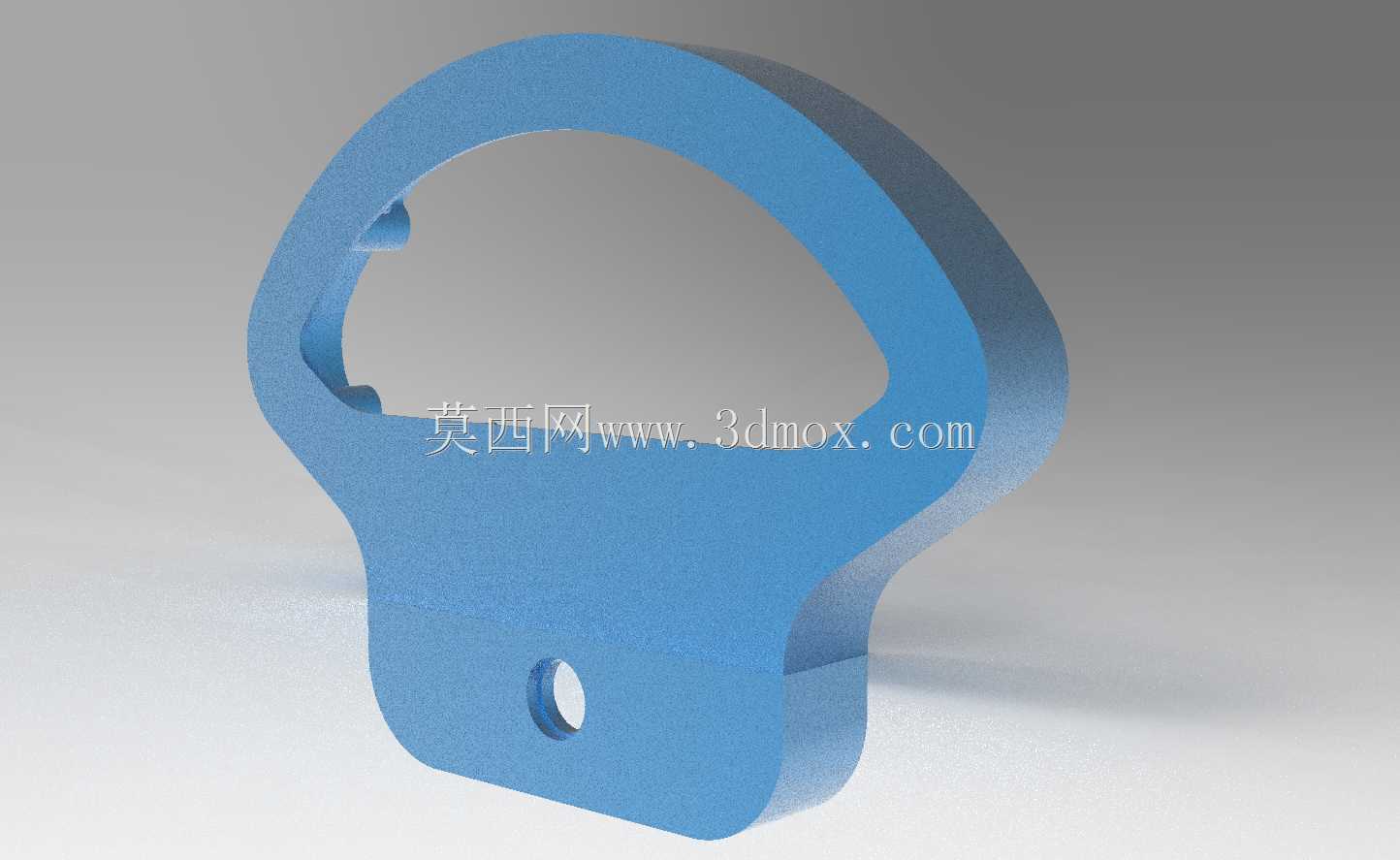

阀门配套蓝色异形安装阀块结构件

　　在流体控制管路系统的现场装配场景里，这类异形安装阀块是衔接执行机构与管路主体的核心承载构件，日常多应用在中小型工业控制阀、仪表辅助阀组的安装工位，既承担阀组相关组件的定位固定作用，也需要适配现场局促的安装空间，避让周边管路、走线架以及相邻设备的突出结构，避免装配后出现干涉问题。从结构设计逻辑来看，这个构件采用一体化铸造成型后做机加工的工艺路线，主体轮廓做了大弧度的流线型收边，没有尖锐的直角凸起，一方面是减少安装过程中磕碰划伤操作人员的风险，另一方面也能降低流体管路周边长期积灰、积液残留的概率，适合在车间、泵房这类有一定粉尘或少量溅水的工况下使用。

　　构件上分布的多个沉头安装孔，是按照对应阀件的安装孔位做同轴度匹配设计的，每个孔位的周边都做了局部加厚的凸台结构，在螺栓锁紧时可以分散压紧力，避免薄壁位置因为锁紧应力集中出现开裂变形，同时底部的中心通孔是为了预留阀杆或者管路接头的穿过空间，孔边做了倒角处理，既方便装配时的导向对位，也能去除机加工产生的毛刺，防止装配过程中刮伤配套零件的密封面。在安装边界的考量上，这个构件的整体外轮廓做了多段圆弧过渡，最宽处的尺寸适配常规DN15到DN25通径的小型阀组安装间距，安装孔的中心距严格匹配对应阀类的安装标准，不需要现场额外做扩孔或者修磨处理，构件的壁厚经过受力核算，在满足螺栓锁紧力、阀件自重以及管路轻微振动载荷的前提下，尽可能做了轻量化的挖槽设计，内侧的加强筋沿着构件的受力走向布置，既不会额外占用过多的安装空间，也能保证长期使用过程中不会因为振动出现形变，导致阀件对位偏移出现密封泄漏问题。

　　这类结构件在设计时需要反复核对配套阀件的三维装配关系，提前模拟整个装配流程中扳手的操作空间，确保每个安装孔位都有足够的紧固件操作余量，不会出现螺栓无法锁紧的情况，同时构件表面做了阳极氧化的蓝色处理，除了基础的防锈耐腐蚀作用，也能在复杂的管路排布中快速识别定位，方便后期运维人员快速找到对应的阀组安装位。在实际工况中，这类阀块安装件往往要承受管路带来的轻微径向窜动，所以在孔位的公差设计上，安装孔采用H7的基孔制公差，既能保证螺栓顺利穿入，也不会因为间隙过大导致阀件安装后出现晃动，和密封面配合的端面做了铣平处理，平面度控制在0.1mm以内，保证配套密封件压紧后受力均匀，不会出现局部渗漏的问题。

　　不同于标准的方形安装法兰，这种异形结构的设计核心是在有限的安装空间内最大化利用布局，把原本需要多个支架拼接完成的安装功能集成在单个构件上，减少了装配时的零件数量，也降低了多个零件拼接带来的累积装配误差，提升整个阀组安装后的结构稳定性。
