CATIA入门练习用铰接阀块结构件

这款铰接式阀块结构件，常见于中小通径流体控制回路的阀组集成安装场景，多应用在低压气动控制单元、小型液压支路的阀件排布中，作为阀组的支撑与流道转接载体，同时承担铰接转动副的连接功能，可在一定角度范围内调整阀件安装朝向，适配紧凑安装空间内的管路走向调整需求，避免管路硬接产生的装配应力集中问题。

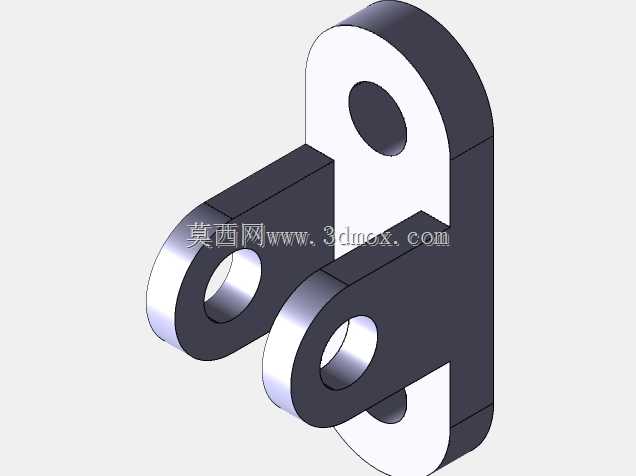

从结构功能来看，主体采用立式支撑板搭配双侧耳片的布局，上部单耳孔位用于与设备机架或固定支座铰接，下部两个平行布置的耳片孔位用于对接活动侧的阀组安装板，三个孔位的同轴度、孔端面与孔轴线的垂直度是设计时需要重点控制的形位公差，直接影响铰接转动的顺畅度，避免转动卡滞或单侧磨损过快的问题。主体立板部分预留的平整安装面，可直接安装板式连接的方向控制阀、流量控制阀，阀件的油口可通过立板内部预留的工艺孔道连通至对应耳片侧的外接管路接口，省去外接管路的排布空间，让阀组整体结构更紧凑。

设计思路上，这类入门练习件重点训练草图约束、凸台拉伸、切除拉伸、简单圆角特征的操作逻辑，建模时需要先确定三个铰接孔的中心距参数，上部孔中心到下部两个孔中心连线的垂直距离，决定了铰接转动的摆角范围，实际工程中这个尺寸需要根据阀件转动时的外围干涉边界计算确定，避免阀件摆动时与周边管路、机架结构产生碰撞。下部两个耳片的间距需要匹配对接安装板的厚度，预留0.2-0.5mm的装配间隙，同时耳片的厚度需要根据铰接销的剪切强度、耳片孔的挤压强度核算，保证在额定工作压力下不会出现耳片变形或孔位失圆的问题。

安装边界方面，这类结构件的固定侧铰接孔通常采用间隙配合的销钉连接，活动侧的两个耳片孔与对接件之间可加装铜套减少磨损，立板上的阀件安装孔位需要根据所选阀件的安装尺寸标注螺纹孔底孔与攻丝深度，安装面的平面度需要控制在0.02mm以内，保证阀件安装后密封面无渗漏。整体外形无复杂曲面特征，所有棱边均做R1-R2的工艺圆角，避免应力集中同时去除加工毛刺，适合刚接触三维建模的设计人员练习基础特征的操作逻辑，理解机械结构中铰接连接、阀块集成的基本设计要求，建模过程中可同步练习工程图的视图标注、形位公差标注方法，掌握从三维模型到生产加工图纸的基本输出流程。在实际的小型自动化设备气动回路、实验台液压支路中，这类结构简单的铰接阀块应用十分普遍，相比整体式固定阀块，它的角度可调特性能够大幅降低现场装配的管路调整难度，减少管路接头的使用数量，降低回路泄漏点，同时结构件本身加工难度低，采用普通铣削设备即可完成加工，生产成本可控，维护时拆卸阀件也更加方便。建模时需要注意不同特征之间的父子关系，避免后续修改孔位尺寸时出现特征报错，同时要养成对称特征采用镜像操作的建模习惯，保证双侧耳片的尺寸一致性，减少手动标注尺寸产生的误差，这些基础建模习惯的养成，对后续复杂阀组、大型装配体的建模工作有很大帮助。
