螺旋千斤顶带内卡槽缸体结构设计

项目分类:千斤顶 发布时间:2025-09-16 ID:1082346

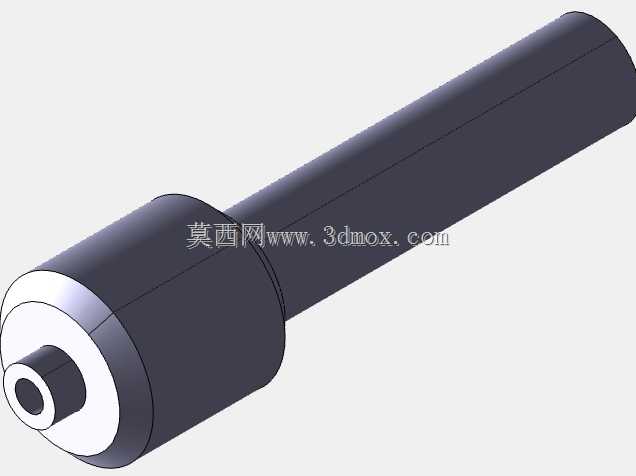

  • 螺旋千斤顶带内卡槽缸体结构设计

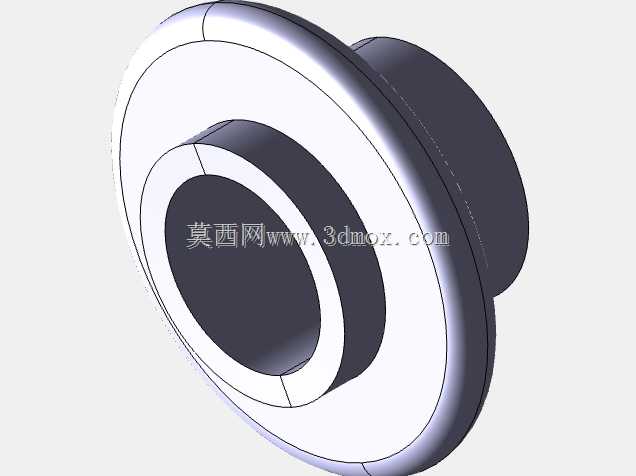

  • 螺旋千斤顶带内卡槽缸体结构设计

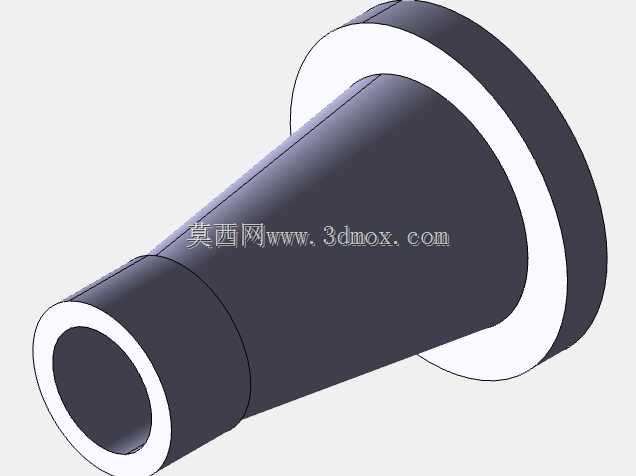

  • 螺旋千斤顶带内卡槽缸体结构设计

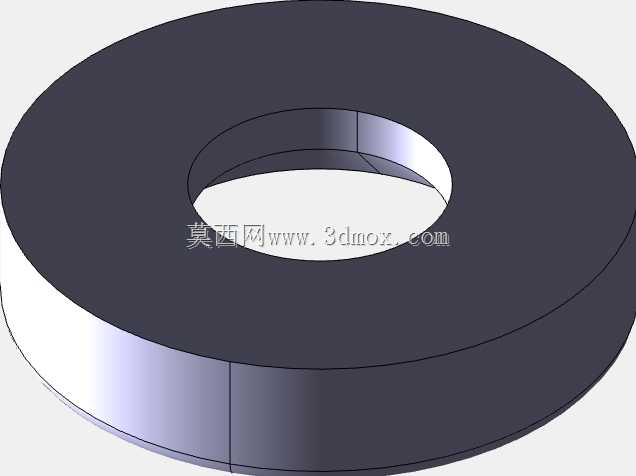

  • 螺旋千斤顶带内卡槽缸体结构设计
  • 螺旋千斤顶带内卡槽缸体结构设计
  • 螺旋千斤顶带内卡槽缸体结构设计
  • 螺旋千斤顶带内卡槽缸体结构设计
  • 螺旋千斤顶带内卡槽缸体结构设计

  在设备检修、重物顶升、车辆维保、重型装配对位这类需要短距离精准承重举升的作业场景里,螺旋千斤顶的核心承重缸体部件直接决定了整套设备的额定负载上限与作业安全冗余,本次拆解呈现的带内卡槽缸体结构,是螺旋千斤顶整套组件里承担载荷传递、运动导向、部件限位的核心基体零件。从实际作业的工况需求出发,这类缸体需要承受垂直方向的静载与顶升过程中微小偏载带来的径向分力,因此在结构设计阶段,首先要匹配整套螺旋千斤顶的额定顶升吨位,确定缸体的壁厚参数:内壁需要与升降螺杆、螺母传动副形成稳定的滑动配合间隙,既要保证螺杆升降过程中无卡滞、无径向窜动,又要避免间隙过大导致顶升时出现晃量,影响作业精度与安全。

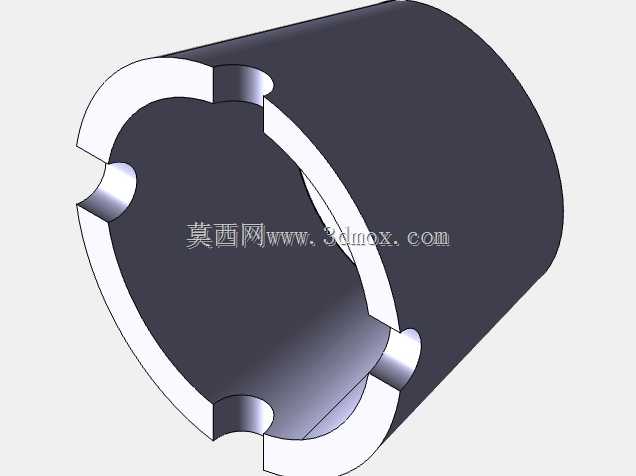

  缸体内壁开设的多组对称卡槽结构,并非随意布置的造型特征,这类卡槽主要承担三个核心功能:一是为内部的导向键提供安装定位空间,限制升降螺杆的周向转动,保证螺杆在螺母旋转驱动时仅做垂直方向的直线升降动作,避免螺杆跟转导致顶升失效;二是可以集成限位挡块的安装位,在螺杆升至最大行程时通过卡槽内的挡块实现硬限位,防止螺杆脱出缸体引发安全事故;三是对称布置的卡槽可以在不显著增加缸体壁厚的前提下,提升缸体整体的抗扭、抗径向变形能力,相比光滑内壁的同规格缸体,带卡槽结构的部件在承受偏载时的形变量能降低30%左右,同时还能为内部润滑脂的存储提供预留空间,减少传动副的磨损速率。

  从安装边界来看,这类缸体的外圆柱面需要与千斤顶的底座承孔形成过盈配合,配合面的粗糙度需要控制在Ra1.6-3.2之间,保证压装后无松动、无偏移;缸体上端需要配合端盖、防尘密封件,因此上端面加工有密封槽与端盖连接的螺纹孔位,下端面与底座贴合后需要通过定位销完成周向固定,避免缸体在承重时出现转动。在实际建模过程中,这类零件的设计需要优先保证卡槽的对称度公差,所有卡槽相对于缸体内孔轴线的对称度误差需要控制在0.05mm以内,否则会导致导向键安装后出现卡滞,加速传动部件的磨损;同时缸体内孔的圆柱度公差需要控制在0.03mm以内,保证螺杆升降全程的同轴度,避免出现偏磨。

  从应用场景的适配性来看,这类结构的缸体不仅可以用于手动螺旋千斤顶,经过尺寸参数调整与材质强化后,也可以适配电动螺旋顶升装置、工装夹具的顶升定位机构、重型设备的水平调整支腿等场景,相比液压类顶升部件的缸体,螺旋千斤顶的缸体不需要加工复杂的油道、密封环槽,加工工艺更简单,维护成本更低,且不存在液压油泄漏的风险,适合在对清洁度要求较高的车间装配场景、野外无电源的应急维修场景使用。在结构细节处理上,所有卡槽的棱边都做了R0.5的圆角过渡,避免应力集中导致承重时出现裂纹,缸体内壁与卡槽的衔接位置也做了平滑过渡处理,减少导向键滑动时的磨损,同时方便装配时的部件导入。整套缸体作为螺旋千斤顶的基体零件,所有其余部件包括传动螺母、升降螺杆、导向键、限位挡块、端盖、底座都需要围绕缸体的尺寸参数进行匹配设计,因此在建模时需要优先确定缸体的核心尺寸:包括内孔直径、外圆直径、整体长度、卡槽的深度与宽度、卡槽的轴向分布位置,再基于这些基准尺寸推导其余配合部件的公差带,保证整套组件装配后,升降行程顺畅、承重时无变形、限位可靠,满足不同场景下的顶升作业需求。
