3D打印机用铝轨连接固定构件

　　在桌面级FDM3D打印机的框架搭建过程中，铝型材轨道的拼接固定一直是影响整机运行精度的关键环节，这款铝轨连接构件正是针对2020系列铝型材轨道的直角拼接需求开发的专用连接部件。日常设备组装时，很多从业者会采用角码搭配螺栓的方式完成铝轨直角固定，但这类常规连接件往往存在定位精度不足、拼接后轨道端面存在错位、长期受运动振动影响出现连接松动的问题，尤其是在打印机X轴与Z轴轨道的衔接位置，哪怕0.1毫米的拼接错位，都会直接导致打印头运行轨迹出现偏差，最终造成打印件层纹错位、边角翘曲等质量缺陷。

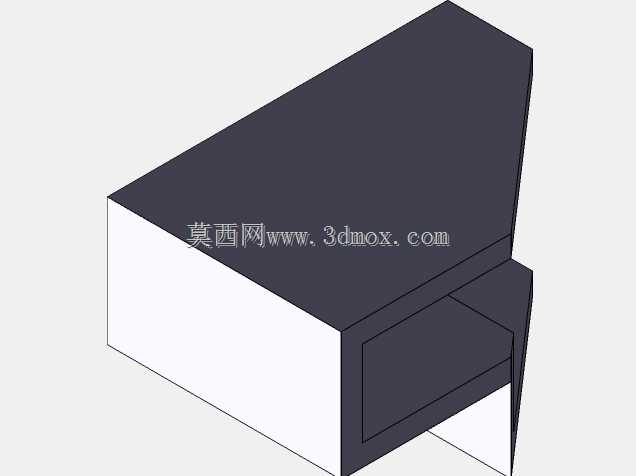

　　这款连接构件采用一体化槽型包覆式结构设计，安装时可直接将两根垂直排布的铝轨端部分别嵌入构件对应的两个卡槽内，卡槽内壁与铝轨的外侧轮廓完全贴合，不需要额外做对齐校准就能保证两根铝轨的垂直精度，相比传统角码连接，能将拼接后的轨道垂直度公差控制在0.05毫米以内，完全满足桌面级3D打印机的框架精度要求。从结构设计逻辑来看，构件的两个卡槽深度做了差异化处理，较长一侧的卡槽用于承接纵向排布的承重铝轨，较短一侧的卡槽用于固定横向运动的导向铝轨，卡槽侧壁做了1.5度的微拔模斜度，既可以保证铝轨嵌入时的顺畅度，又能在螺栓锁紧后产生足够的抱紧力，避免设备运行过程中因Y轴方向的往复振动出现连接松脱。构件的外侧边角做了45度斜切处理，一方面是为了减少安装时的尖锐边角划伤操作人员，另一方面也能避免构件突出铝轨表面，干涉打印平台或者运动组件的正常行程。在安装边界方面，这款连接件适配截面尺寸为20mm×20mm的标准工业铝轨，构件整体的外部轮廓尺寸为42mm×42mm×60mm，安装完成后不会超出铝轨外侧平面2mm以上，不会额外占用设备框架的内部空间，对于紧凑型桌面3D打印机的框架布局十分友好。

　　构件上预留的螺栓孔位与标准2020铝型材的槽道位置完全对应，安装时不需要对铝轨做额外的钻孔攻丝处理，直接将T型螺母卡入铝型材槽道后，用内六角螺栓穿过构件上的沉头孔锁紧即可完成固定，单处连接的安装耗时不超过两分钟，相比传统的内置角码连接方式，安装效率能提升60%以上。实际设备运行场景中，这款连接件除了用于铝轨的直角拼接，还可以用于铝轨端部与设备钣金底板的垂直固定，卡槽的抱紧结构可以分散铝轨与底板连接点的应力，避免设备长期运行后连接点处的钣金出现变形。

　　在打印幅面为200mm×200mm×200mm的入门级桌面3D打印机上，整台设备的框架拼接只需要8个该款连接件就能完成全部铝轨节点的固定，框架整体的抗扭刚度相比采用普通角码连接的结构提升30%左右，即使打印头以200mm/s的速度高速往复运动，框架连接处也不会出现明显的共振抖动，能有效降低打印过程中的振纹问题。从建模细节来看，构件的壁厚设计为3mm，既保证了足够的结构强度，又不会因为壁厚过大导致构件出现注塑缩痕，卡槽内部的加强筋沿着铝轨受力方向排布，在不增加整体壁厚的前提下进一步提升了构件的抗变形能力，当螺栓锁紧扭矩达到1.2N·m时，构件不会出现开裂或者形变，完全满足日常组装的受力要求。很多3D打印机DIY爱好者在自行搭建设备框架时，往往容易忽略连接件的结构精度对整机打印质量的影响，这款包覆式铝轨连接件从定位精度、安装便捷性、结构稳定性多个维度解决了传统角码连接的痛点，不管是用于全新设备的框架组装，还是老旧设备的框架松动维修替换，都能很好地适配标准2020铝轨的连接需求，不需要对现有设备框架做任何改造就能直接安装使用。
