两片式法兰连接简易球阀结构设计

在民用给排水、轻工流体输送、小型化工支路等中低压管路场景中，两片式法兰球阀的应用占比一直不低，这类阀件相比螺纹连接球阀，拆装维护时无需转动整段管路，相比焊接式球阀又具备可快速拆解检修的优势，适配的管路压力等级通常覆盖PN10到PN16区间，常规通径下可耐受最高120摄氏度的流体温度，能满足水、低压蒸汽、无强腐蚀性轻质油品等介质的通断控制需求。

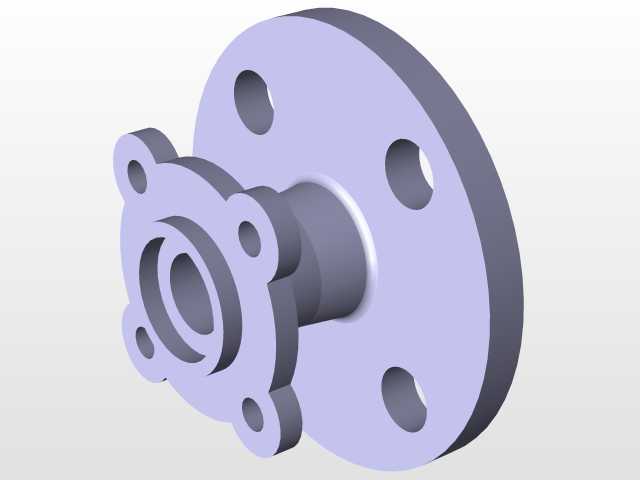

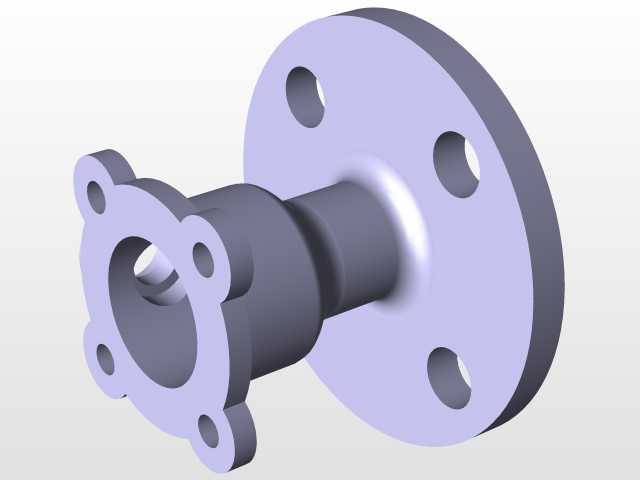

从结构设计逻辑来看，这款两片式球阀将阀体拆分为带法兰连接端的主体段和侧端盖两部分，两者通过沿周向均匀分布的小规格螺栓完成锁紧，中间夹持密封垫片实现阀体结合面的静密封，这种拆分结构的核心优势是降低了一体式阀体铸造时的内腔成型难度，也方便后续更换阀座密封件时快速拆解内部组件，无需将整个阀门从管路上完全切割或松脱所有法兰螺栓就能完成内部检修。阀体侧端的大法兰是与管路系统对接的安装接口，法兰盘上的四个通孔沿圆周均布，匹配对应通径的法兰螺栓孔距标准，安装时只需对齐管路法兰的螺栓孔，穿入螺栓对角均匀锁紧即可，安装边界上需要预留足够的扳手操作空间，避免法兰周边的管路支架或其他设备遮挡螺栓拆装路径。

阀门的流道采用直通式等径设计，介质流经时的流阻系数远小于截止阀、闸阀类产品，全开状态下几乎没有额外的压力损失，适合对管路压降敏感的流体输送场景。阀芯采用带通孔的球形结构，与两侧的弹性阀座紧密贴合实现密封，阀杆从阀体上部的安装孔穿出，连接外部操作手柄即可实现90度回转完成开关动作，设计时特意将阀杆的密封槽设置在阀体内部，即使阀杆填料出现轻微磨损，介质压力也会将填料压向密封面，降低外泄漏的风险。

建模过程中需要重点关注几个配合尺寸的公差匹配：首先是球形阀芯与阀座的配合间隙，间隙过大会导致密封失效，间隙过小则会造成操作扭矩过大，甚至在温度变化时出现阀芯卡涩；其次是两片阀体结合面的止口定位尺寸，这个尺寸直接决定了两侧阀座的同轴度，一旦同轴度偏差超过0.1mm，就会出现单侧阀座磨损过快、开关卡滞的问题；最后是法兰端面的平面度要求，法兰密封面如果存在翘曲，安装后即使螺栓锁紧力足够，也会出现法兰连接处的渗漏问题。另外在安装边界的校核上，除了法兰螺栓的操作空间，还要预留阀杆转动时手柄的活动空间，避免手柄转动时与周边管路或结构件发生干涉，通常手柄全开和全关位置需要预留至少一倍手柄长度的无遮挡空间，方便现场操作人员快速判断阀门开关状态，也能在紧急情况下快速完成阀门启闭操作。
