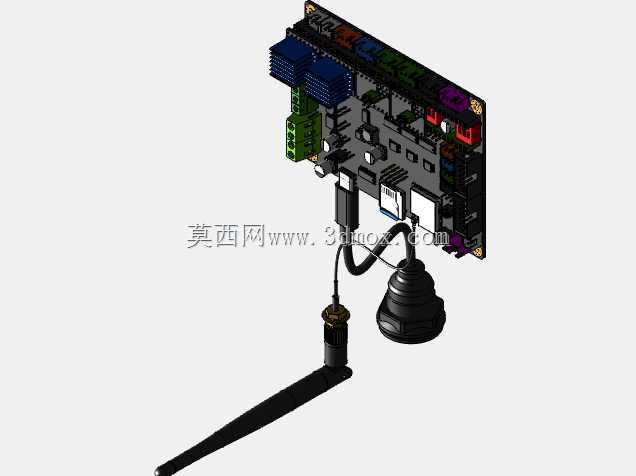

带外置橡皮鸭天线的TinyBee控制板

　　在桌面级FDM 3D打印设备的电控系统迭代过程中，主控板的集成度、信号稳定性与外设扩展能力，一直是影响设备整机运行可靠性的核心因素，这款带外置天线的控制板，正是针对小型桌面3D打印机、轻型CNC雕刻设备这类需要稳定无线通讯的数控场景开发的主控单元。从实际装机适配的角度看，该控制板预留了标准的步进电机驱动插槽，可直接兼容市面主流的步进驱动模块，能够同时对接多轴运动执行机构，板载的接线端子采用绿色插拔式设计，接线时无需反复焊接，现场调试阶段可快速完成热床、挤出头、限位开关等外设的线路对接，大幅缩短设备组装的布线周期。

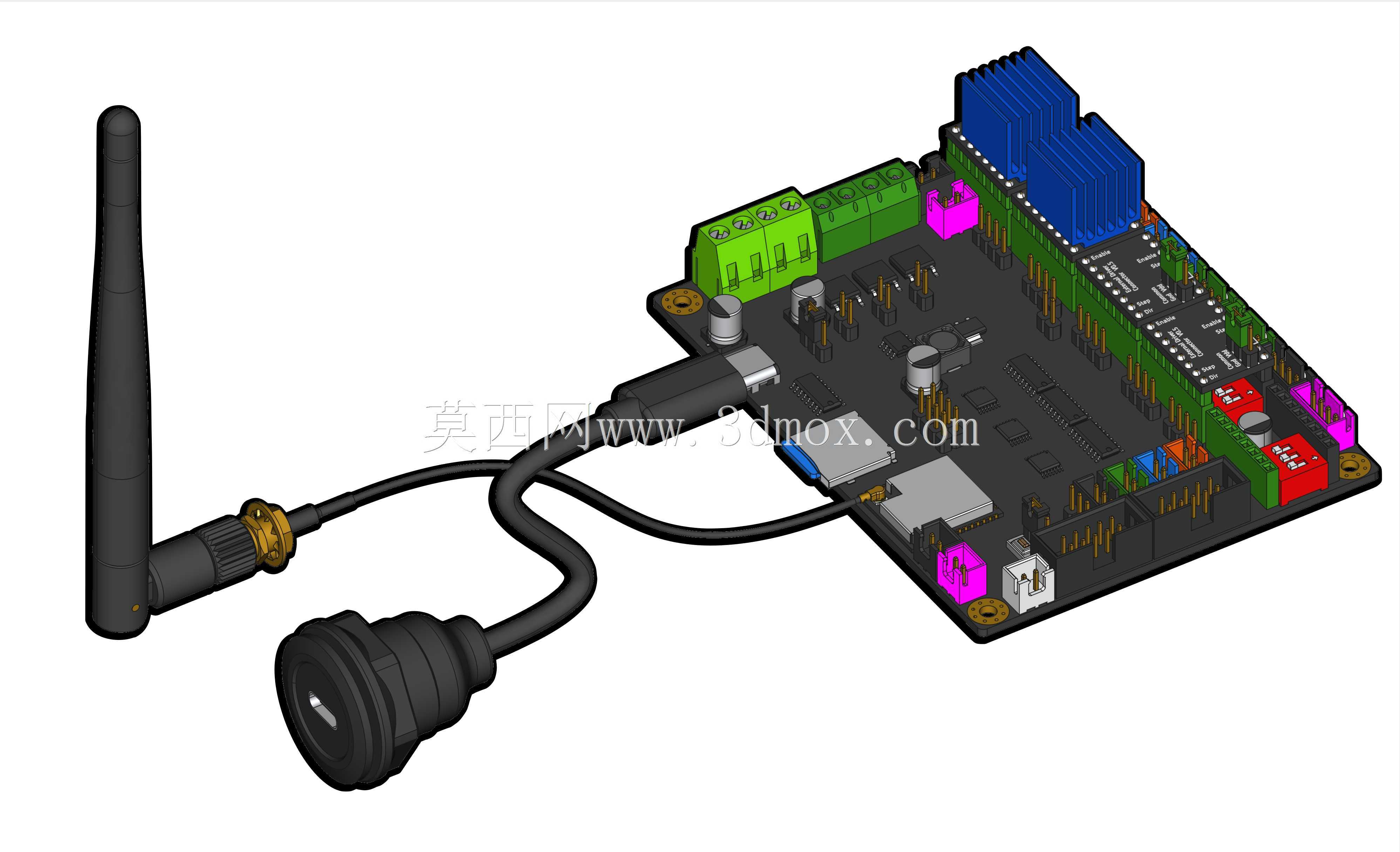

　　外置天线采用SMA接口通过同轴引线引出，区别于板载PCB天线的信号局限，这种外引式设计可以将天线延伸到设备金属机架的外部，避免机架钣金件对无线信号的屏蔽衰减，在设备接入局域网进行远程打印控制、无线文件传输时，信号强度可保持稳定，不会出现金属机箱内常见的信号断连、传输丢包问题。板载的USB-C隔板线缆连接器，可直接固定在设备机箱的面板开孔处，相比直接焊接在板边的USB接口，这种带固定结构的连接器能承受反复插拔的外力，不会因为日常插拔数据线导致板载接口焊盘脱落，提升接口的使用寿命。预留的Micro SD卡插槽位于板侧，可脱离上位机直接读取存储卡内的加工代码，适配脱机运行的使用场景，适合没有持续连接上位机的独立设备使用。

　　设计阶段针对安装边界做了适配，板卡的安装孔位符合主流小型主控板的孔距标准，可直接替换原有同尺寸主控板，无需重新设计设备的电控安装仓结构，降低设备改型的结构调整成本。板上的电源输入部分做了分区布局，高压输入区域与信号处理区域做了物理分隔，减少电源部分对无线通讯信号、运动控制脉冲信号的电磁干扰，实际运行时步进电机的脉冲输出更稳定，不会因为电磁干扰出现电机丢步、运行抖动的问题。天线的引线长度预留了足够的冗余，安装时可根据机箱内部的走线空间灵活调整天线的固定位置，既可以将天线固定在机箱顶部的塑料支架上，也可以通过机箱侧面的开孔将天线延伸至机箱外侧，适配不同结构的设备机箱。

　　从功能覆盖来看，该控制板同时集成了运动控制、无线通讯、存储扩展、外设接口等多个功能模块，无需额外叠加无线通讯扩展板，减少了电控仓内的板卡堆叠数量，简化了内部接线的复杂度，对于紧凑型桌面设备来说，能有效节省电控仓的内部空间，降低整机布线的杂乱程度。在实际选型适配时，需要注意天线引出线的折弯半径，避免过度弯折导致同轴线缆内部芯线断裂，安装时需将天线底座的固定螺母锁紧在机箱面板上，保证天线连接的结构稳定性，板卡安装时需在安装孔处加装绝缘柱，避免板卡背面的焊盘与金属机箱直接接触造成短路。板上的驱动插槽采用防反插设计，安装步进驱动模块时可避免插反导致的模块烧毁，降低组装阶段的误操作损坏风险。针对不同的使用需求，该控制板可适配基础无天线版本与带外置天线的版本，对于放置在金属机柜内、无线信号遮挡严重的使用场景，带外置天线的版本可有效提升通讯稳定性，而对于开放式结构的桌面设备，也可根据需求选择是否安装外置天线，灵活适配不同的设备配置需求。
