制浆设备用打浆机锥齿轮传动组件结构

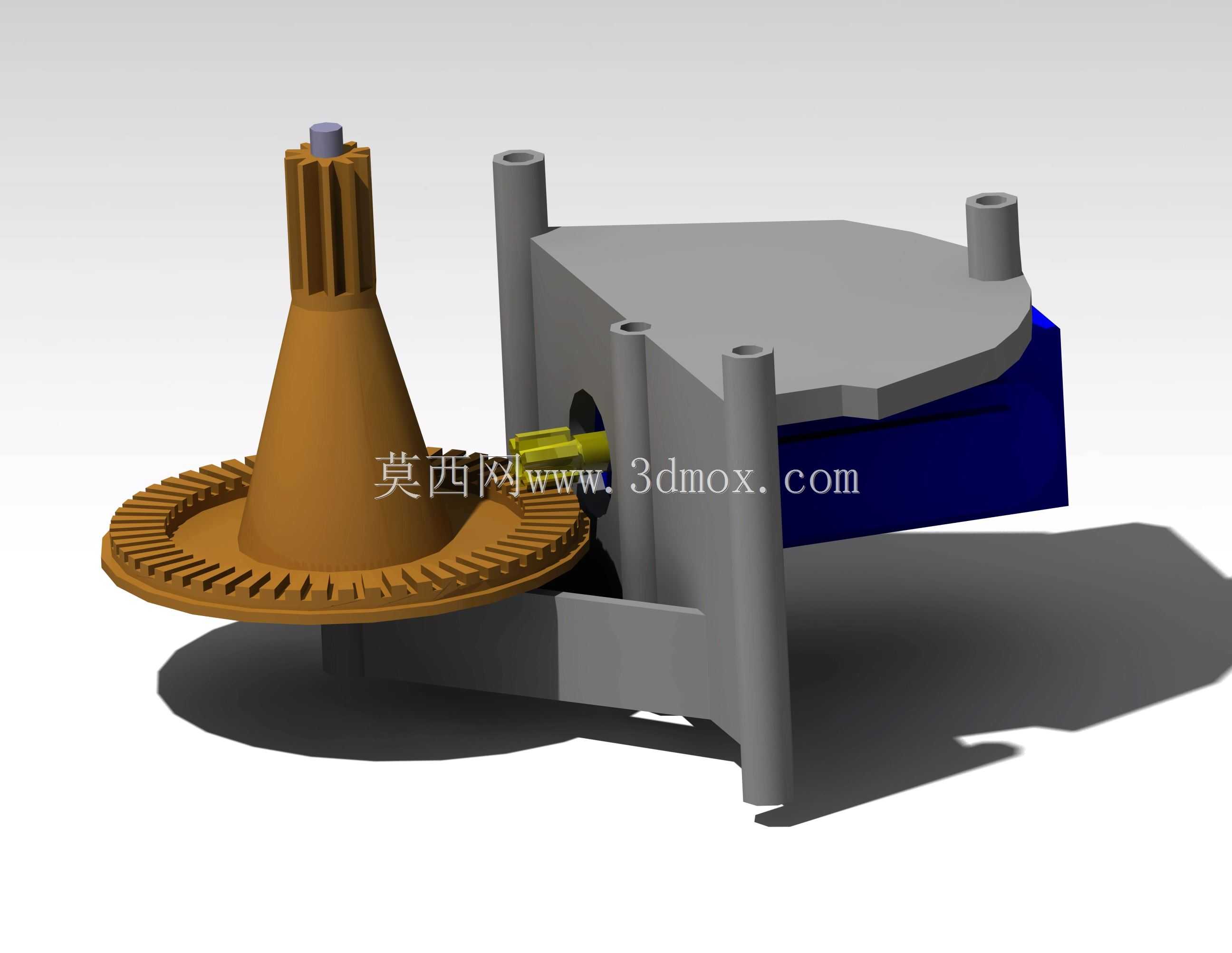

　　这套传动组件主要面向制浆造纸行业的打浆工序配套使用，打浆作为制浆流程中对纤维进行分丝帚化处理的核心环节，设备运行的稳定性直接决定成浆质量与后续成纸的物理性能，而齿轮传动部件作为动力传递的核心载体，其结构合理性直接影响打浆过程中动力输出的平顺性与负载耐受能力。从结构设计来看，组件采用锥齿轮啮合的传动形式，主动轴端集成带外花键的锥形传动结构，与大直径端面齿锥盘实现垂直轴系的动力换向，这种布局能够将水平输入的电机动力转换为垂直方向的搅拌输出扭矩，适配打浆腔体内搅拌元件的安装位置需求，避免动力传输路径过长带来的扭矩损耗。

　　设计过程中优先考虑了打浆工况下的负载特性，打浆过程中纤维物料对搅拌部件的冲击载荷存在无规律波动，因此锥齿轮的齿形采用渐开线修形处理，啮合齿面预留了合理的侧隙，既能够补偿安装过程中带来的同轴度误差，也能在负载突变时避免齿面发生卡滞或崩齿问题。支撑结构采用多立柱一体式安装基座，基座上的四个圆柱形安装凸台预留了标准螺栓过孔，安装时可直接与打浆腔体的上法兰面进行对接，安装边界的孔位间距按照通用打浆设备的腔体接口尺寸匹配，无需对现有设备的安装面进行二次加工即可完成替换装配。

　　输出端的锥形结构外侧设计有环形齿盘，齿盘的齿向与啮合锥齿轮的参数完全匹配，动力传递过程中齿面接触面积能够达到齿宽的70%以上，有效降低单位面积的接触应力，延长部件在连续运行工况下的使用寿命。基座侧面预留了动力输入轴的穿装孔位，输入轴与基座之间的配合段设计有密封槽位，可安装骨架密封圈阻挡打浆过程中溅出的浆料进入传动啮合区域，避免浆料中的硬质纤维杂质进入齿面造成磨粒磨损。从实际应用场景来看，这套传动组件除了适配造纸行业的打浆设备，也可用于食品加工领域的高粘度物料搅拌、建材行业的浆料混合等存在垂直换向传动需求的搅拌类设备，不同应用场景下仅需调整输出端锥形结构的长度与齿盘直径参数，即可匹配不同容积腔体的搅拌扭矩需求。

　　设计过程中对安装边界做了统一化处理，基座的整体外形轮廓做了切边优化，既减少了不必要的结构重量，也避开了腔体上的其他管路安装位，避免装配过程中出现结构干涉。锥齿轮的啮合位置设置在基座的半封闭腔体内，装配时可通过基座侧面的工艺孔调整啮合间隙，调整完成后可通过端盖将腔体封闭，日常维护时仅需定期向腔体内补充润滑脂即可保证传动部件的润滑状态，无需频繁拆解啮合结构。输出轴顶端的定位轴径采用标准公差配合，可直接与不同形式的搅拌叶轮进行对接，轴端预留的锁紧螺纹孔能够实现搅拌叶轮的轴向固定，避免设备启停过程中叶轮发生轴向窜动。整套结构的受力路径经过反复优化，输入轴的载荷通过轴承传递到基座本体，再通过基座的安装凸台将载荷分散到设备腔体上，避免应力集中在单个连接点导致结构变形，连续运行工况下基座的形变量能够控制在0.02mm以内，保证齿轮啮合的中心距始终处于设计公差范围内，减少运行过程中的振动与噪音。
