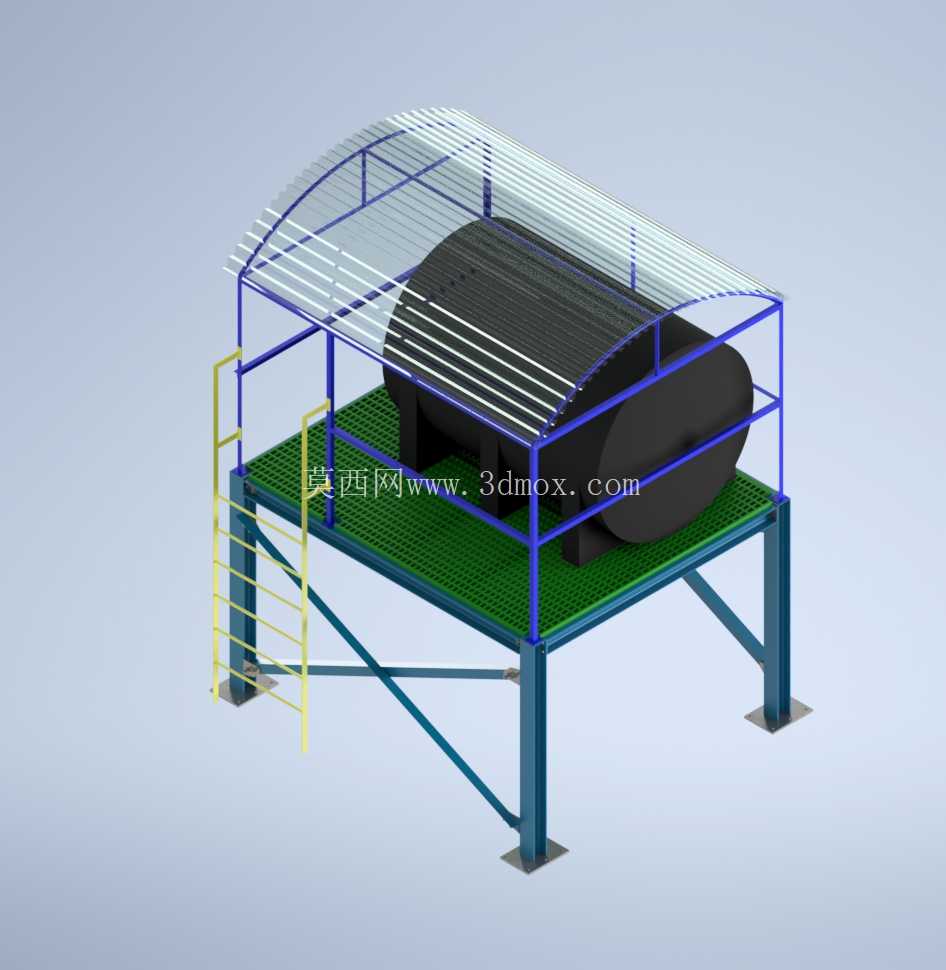

带防护棚与爬梯的卧式储水金属钢架结构

　　这套带操作平台的储水支撑结构，常见于厂区生产供水、户外临时储水、小型工程配套供水场景，核心作用是为卧式储水罐体提供稳定的高位安装载体，同时预留日常巡检、阀门操作的作业空间，避免罐体直接落地带来的锈蚀、积水浸泡问题，也能让罐体出水依靠自然重力形成稳定水压，减少配套增压设备的投入。从结构设计逻辑来看，整体采用型钢焊接框架作为承载主体，四根主立柱底部焊接方形安装脚板，脚板上预留螺栓固定孔，安装时可通过膨胀螺栓与混凝土地面锚固，抵抗罐体满水状态下的竖向载荷以及户外风载荷带来的倾覆力矩，立柱之间交叉布置斜向支撑，抵消平台受侧向力时的框架形变，避免长期使用后出现立柱偏移、平台倾斜的问题。

　　平台作业面采用防滑格栅板铺设，格栅的镂空结构可以快速排走平台表面积水、落尘，避免巡检人员滑倒，同时格栅的自重远低于花纹钢板，能降低整体框架的载荷负担。平台一侧设置直爬梯，爬梯踏步采用圆钢弯折成型，爬梯与平台框架可靠焊接，上下端分别与平台边缘、地面基础固定，满足单人日常上下巡检的通行需求，爬梯旁预留的安全空间可根据后期使用需求加装护笼，提升高空作业的安全性。平台上方设置拱形防护棚，棚架采用圆管弯折成弧形主拱，纵向布置连杆形成整体棚架，顶部覆盖透光波纹板，既可以遮挡雨水、落物对罐体和平台作业面的侵蚀，又能透过自然光线，减少平台区域的照明需求，防护棚的边缘超出平台边界一定距离，避免雨水顺着棚边缘滴落到平台上。

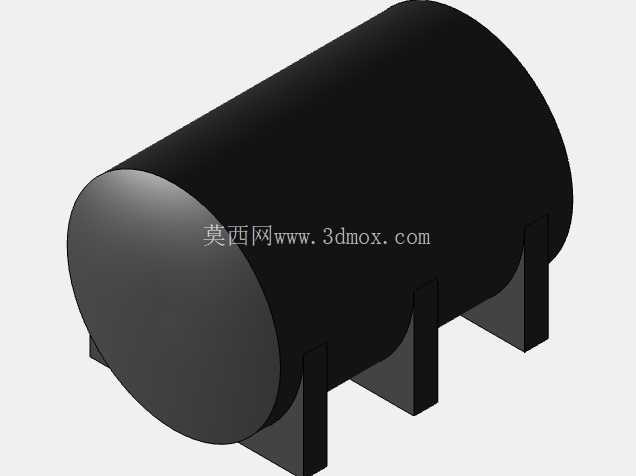

　　卧式储水罐体直接搁置在平台的专用支撑鞍座上，鞍座的弧形面与罐体外径匹配，增大接触面积避免罐体局部应力集中，鞍座与平台框架焊接固定，限制罐体的横向、纵向位移，防止罐体在充水、放水过程中出现移位。从安装边界来看，整体结构的占地尺寸需匹配现场安装区域的地面承载力，主立柱的安装点位要避开地下管线，平台高度设置满足罐体底部出水管道的安装空间要求，预留出阀门、管路连接的操作距离，防护棚的最高点要避开现场上空的架空线路，满足安全距离要求。设计过程中，框架的型钢选型需要根据罐体满载总重量核算抗弯、抗剪强度，格栅板的选型要满足均布活载荷要求，满足单人携带工具作业的承载需求，爬梯的踏步间距、宽度符合人机工程要求，上下通行时不会出现磕碰、踏空的问题。

　　这类结构在实际使用中，不需要复杂的现场拼装，所有构件可在车间预制焊接完成后运输到现场整体吊装固定，大幅缩短现场施工周期，后期维护也仅需要定期检查焊缝是否开裂、构件是否出现锈蚀，对锈蚀部位做除锈补漆即可，整体维护成本较低。不同于落地式储水罐安装方式，高位布置的结构可以让罐体出水压力保持稳定，适合对供水压力稳定性有一定要求的小型生产场景，防护棚的设置也让该结构可以直接布置在户外，不需要额外搭建厂房遮蔽，适配野外作业点、厂区边角区域的储水需求。
