小管材角钢切割作业专用台式切割设备

在现场金属型材加工作业场景里，小管径管材与等边角钢的裁切是管路预制、支架加工、小型钢构拼装环节里占比极高的工序，这类加工往往对切口端面平整度、裁切角度精度、作业操作安全性有明确要求，同时还要兼顾小批量多批次加工的灵活度，这款台式切割设备就是针对这类作业需求设计的专用裁切装备。

从实际作业适配性来看，设备可覆盖公称尺寸4英寸及以下的小直径管道、对应规格等边角钢的裁切需求，这类规格的型材广泛应用在建筑水电管路安装、小型设备支架制作、厂区工艺管线预制、五金件加工等场景，相比大型工业切割设备，这款台式装备的占地尺寸更紧凑，整机依托方形钢管焊接的桌式机架承载，机架底部配置可调式支撑脚，可在不平整的车间地面、临时加工场地完成调平固定，安装时不需要额外浇筑设备基础，仅需保证放置地面承重满足整机作业时的动载荷要求即可，机架下部设置带开门的储物舱，可放置备用切割片、拆装扳手、角度定位块等常用工装配件，减少作业时工具找寻的时间损耗。

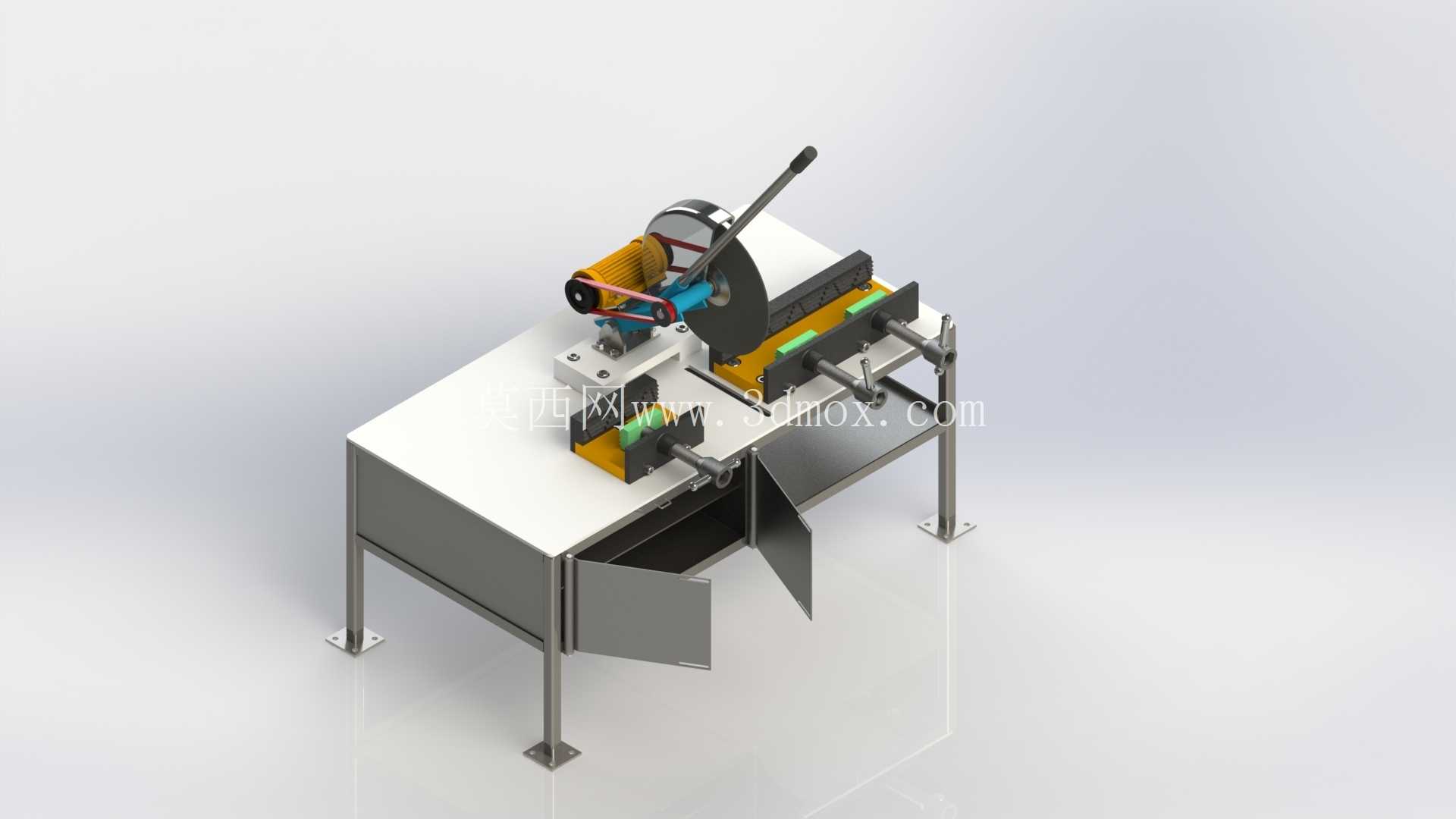

设备的核心切割单元采用摇臂式布局，切割动力头安装在可绕固定铰点摆动的摇臂上，操作手柄延伸至作业人员站立侧的合适高度，作业时仅需下压手柄即可完成进刀裁切，不需要操作人员施加过大的下压力，降低长时间作业的劳动强度。切割工位配置了可调节的型材定位夹具，夹具带有可滑移的定位挡块，可根据型材的裁切长度、放置角度快速调整定位位置，既可以完成型材的垂直90度裁切，也能通过调整挡块角度完成45度等常用角度的斜切作业，适配不同拼装场景下的型材端头角度需求。切割片外侧设置全包围式的安全防护罩，可阻挡裁切过程中产生的金属飞溅、磨屑，避免飞溅物伤及作业人员，防护罩的开合结构预留了切割片更换的操作空间，更换磨具时不需要完全拆解防护结构，日常维护便捷。

设计过程中充分考虑了作业时的稳定性需求，机架的桌面板采用加厚钢板加工，切割单元的安装位置做了局部加强处理，避免裁切进刀时设备出现晃动导致切口偏斜；摇臂的铰接点配置了耐磨轴套，长期使用也不会出现过大的摆动间隙，保证裁切精度的持久性。设备的进料侧预留了足够的型材支撑空间，长度较大的管材放置时不会因为悬臂过长出现翘头，不需要额外搭配辅助支撑台即可完成常规长度型材的裁切作业；出料侧的空间也做了留空处理，裁切完成的料头可直接滑落至下方的收集区域，不会卡在设备台面上影响连续作业。

从操作逻辑来看，设备的控制元件全部设置在作业人员伸手可及的位置，启动、停止操作不需要大幅度挪动身体，配合夹具的快速锁紧结构，单名作业人员即可完成从上料、定位、裁切到下料的全流程操作，在小批量型材加工场景下可有效提升作业效率。相比手持切割设备，这款台式装备的裁切精度更稳定，切口的毛刺量更少，后续打磨处理的工作量更低，同时固定的作业工位也更便于配置除尘、集屑装置，改善加工作业的现场环境。设备的整体结构没有复杂的传动部件，日常维护仅需定期检查铰接点润滑情况、切割片磨损状态、夹具锁紧可靠性即可，不需要专业的售后人员到场维护，适合小型加工门店、厂区维修班组、安装施工队等场景配置使用。
