壁挂安装式压缩空气驱动动力装置结构

　　这套气动动力结构的设计初衷，是面向小型自动化工位、教学演示场景以及无电源防爆作业区域的小扭矩动力需求，替代传统电动马达完成低负载连续回转或往复动作输出，在化工车间小型物料推送、实验室教具演示、轻工生产线辅助工位驱动等场景中，能够完全规避电气元件带来的电火花风险，仅通过压缩空气管路接入即可完成动力供给，适配0.4-0.6MPa的常规工厂压缩空气气源压力区间，不需要额外配置增压或减压附属组件即可稳定运行。

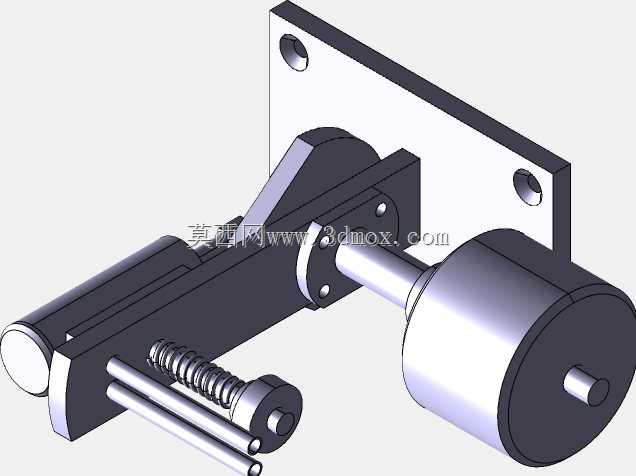

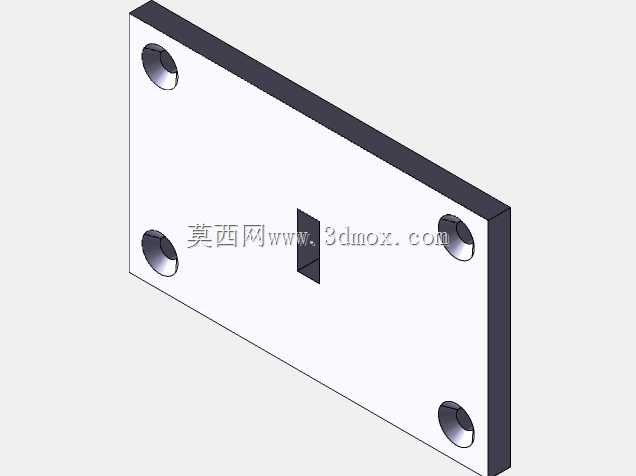

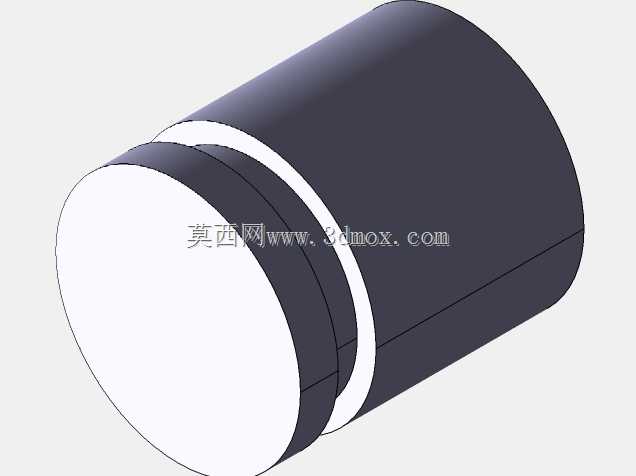

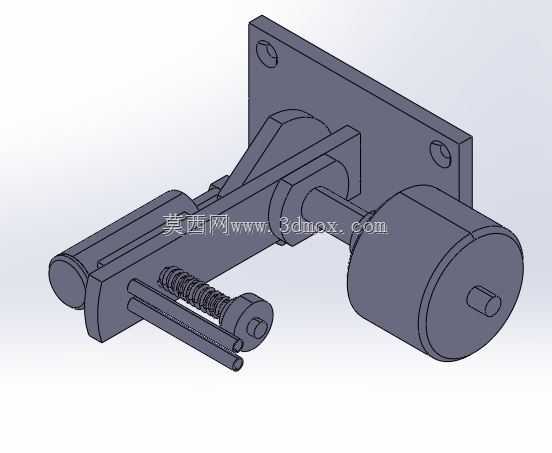

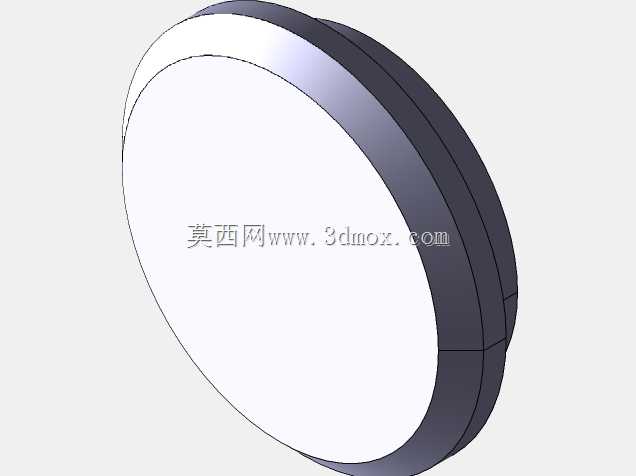

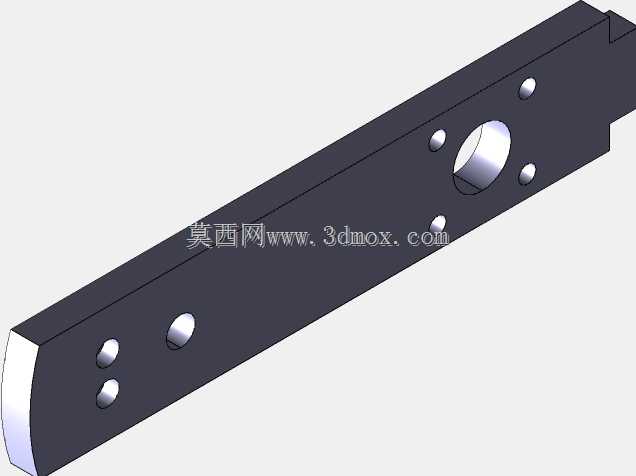

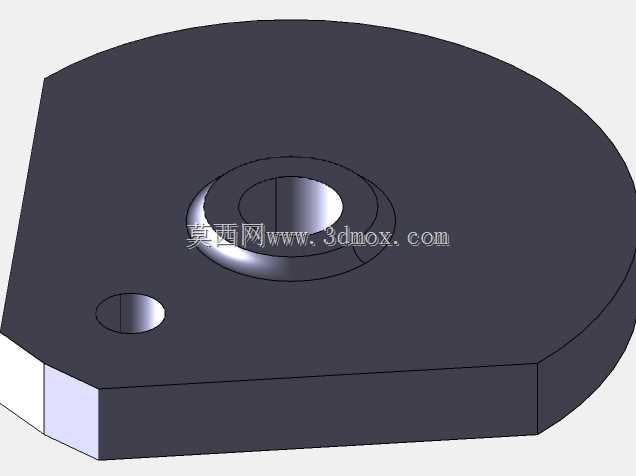

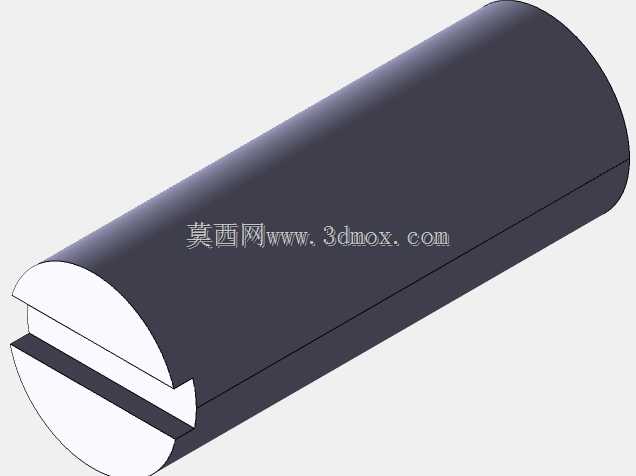

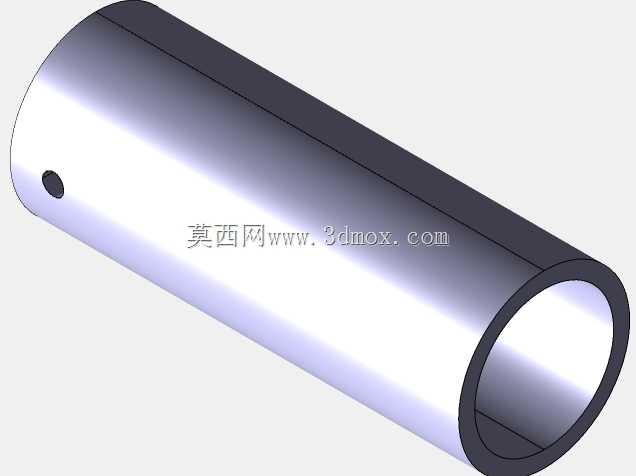

　　从结构布局来看，整体采用壁挂式安装基板作为承载主体，基板上预留两个沉头安装孔，安装孔的中心距按照常规工业铝型材型材间距的整数倍设置，能够直接固定在4040系列铝型材框架或者车间墙面预埋板上，安装基板的厚度预留足够的刚性余量，在动力组件高频往复动作时不会产生共振形变，避免动力输出端出现同轴度偏差。动力转换部分采用活塞式气动结构，压缩空气进入气缸腔体后推动活塞做直线往复动作，通过连接的曲柄滑块结构将直线运动转换为输出轴的回转运动，输出轴端采用标准圆柱轴头设计，能够直接适配联轴器、小型带轮等常用传动连接件，不需要额外加工转接结构即可对接外部负载。

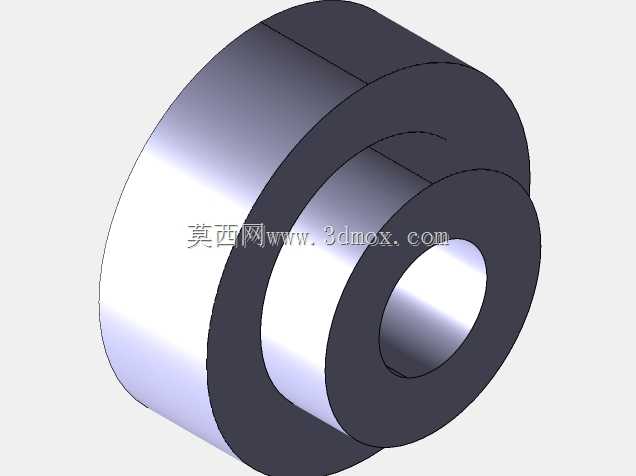

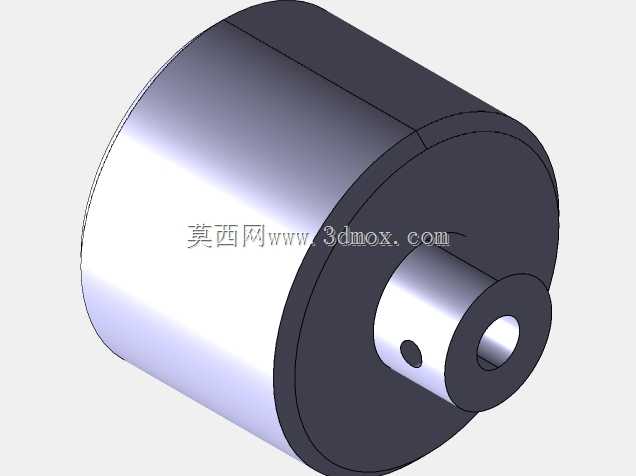

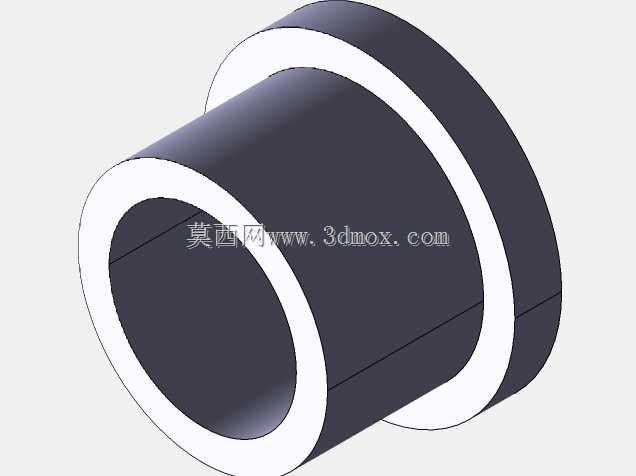

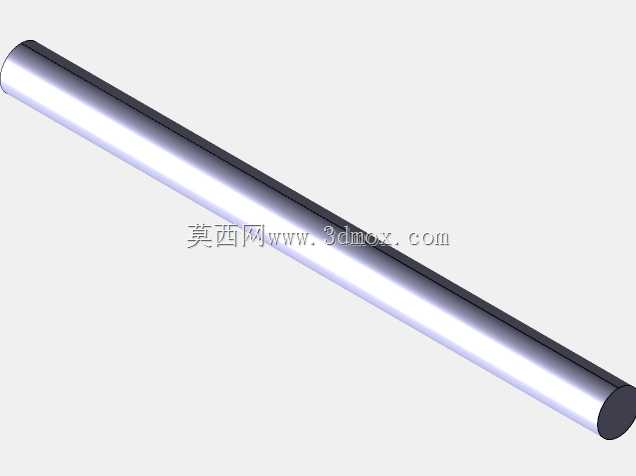

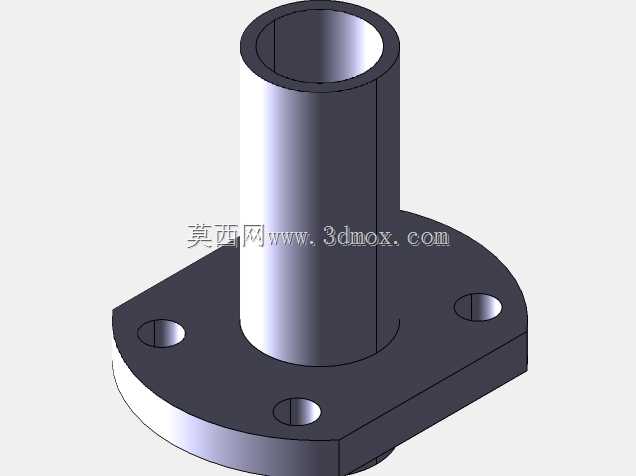

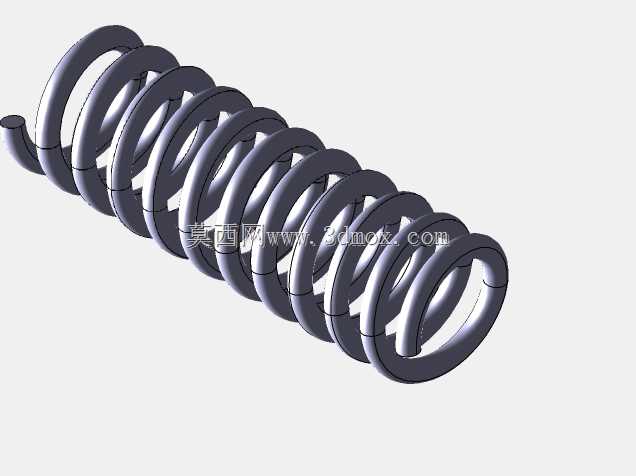

　　导向部分采用双平行光杆作为活塞动作的导向载体，光杆与活塞座之间配置自润滑铜套，在长期往复动作过程中不需要频繁加注润滑脂即可维持低摩擦阻力，同时双导向杆的布局能够完全抵消活塞动作时的侧向扭矩，避免活塞密封圈出现偏磨导致的漏气问题。复位弹簧嵌套在导向杆外侧，在气缸排气阶段能够快速推动活塞回到初始位置，弹簧的预紧力经过匹配计算，既能够保证复位动作的响应速度，又不会额外增加压缩空气做功阶段的负载损耗。输出端的回转腔体与气缸腔体之间采用密封轴承做动密封，能够在维持腔体气密性的同时保证输出轴的回转自由度，密封件选用耐油橡胶材质，适配常规压缩空气中携带的少量油雾成分，不会出现长期使用后密封件溶胀失效的问题。

　　整体结构的所有外露部件均做了圆角过渡处理，没有尖锐的棱角凸起，在教学演示场景中能够避免操作人员被划伤，同时各个组件的连接位置都预留了拆装间隙，在后期维护更换密封件、弹簧等易损件时，不需要完全拆解整个安装基板即可完成零件更换。从安装边界来看，整体结构的轴向长度控制在小型工位的允许安装范围内，输出轴的中心高度与常规小型传送带、物料拨杆的安装高度匹配，不需要额外加高或者降低安装座即可完成对接，进气接口设置在气缸的侧端位置，管路接入后不会与活塞的动作路径产生干涉，同时预留了消音器安装螺纹，在排气阶段能够降低气流噪音，满足车间作业的噪音管控要求。在设计过程中，所有受力部件的壁厚都经过受力仿真验证，在最大0.8MPa的气源压力下不会出现结构形变，运动部件的动作行程经过匹配，既能够保证输出轴的回转角度满足传动需求，又不会出现活塞行程超程撞击气缸端盖的问题，各个连接螺栓的规格都选用通用标准件，在后期维护时不需要定制特殊规格的紧固件即可完成替换。
