内燃机活塞头结构三维设计

　　活塞头作为内燃机核心运动部件的顶端组成部分，直接与燃烧室内的高温高压燃气接触，是动力转换过程中最先承接燃烧爆发力的结构单元。在车用汽油机、柴油机，以及小型通用动力机械、工程机械动力单元的应用场景中，活塞头的结构合理性直接决定了整机的热效率、排放水平与运行可靠性。从功能实现角度看，活塞头首先需要承担密封燃烧室的作用，其外圆面设计的多道环槽结构，用于安装气环与油环，气环负责阻断燃烧室内高压燃气向曲轴箱窜动，油环则负责刮除气缸壁面多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。

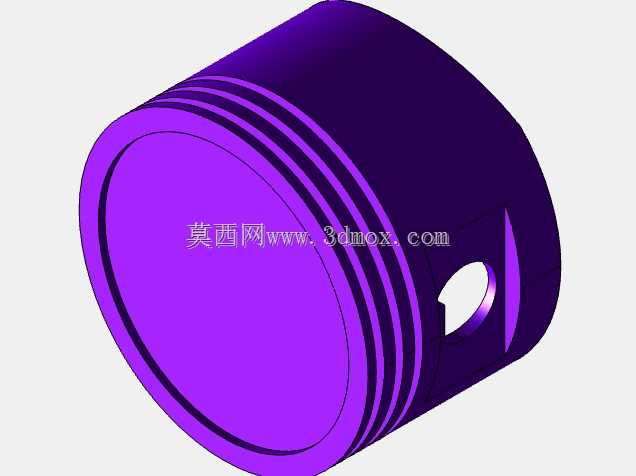

　　本次设计的活塞头采用圆柱主体结构，顶面为平面构型，这类平顶结构在小排量高速汽油机中应用广泛，优势在于结构紧凑、顶面受热面积均匀，加工工艺性好，同时能够在压缩行程结束时形成规则的挤气涡流，加快火焰传播速度，缩短燃烧滞燃期，降低爆震发生的概率。活塞头侧壁开设的活塞销孔，用于穿装活塞销，实现活塞与连杆小头的铰接连接，销孔位置的设计需要结合活塞整体重心分布，避免活塞往复运动过程中出现偏摆，造成气缸壁偏磨。设计过程中，首先需要根据目标机型的缸径、压缩比参数确定活塞头的基本外径尺寸，外径与气缸内壁之间需要预留合理的配合间隙，间隙过大会导致密封性能下降、敲缸异响，间隙过小则会在热态工况下因活塞受热膨胀出现拉缸故障。

　　环槽的宽度、深度尺寸需要匹配标准活塞环的规格，环槽之间的岸部厚度需要经过强度校核，能够承受最高燃烧压力的冲击，同时在高温工况下不会出现结构变形。活塞销孔的中心位置需要相对于活塞中心轴线设置合理的偏移量，抵消活塞在换向过程中对气缸壁的侧向敲击力，降低运行噪声。从热负荷角度考虑，活塞头直接接触的燃气瞬时温度可达2000℃以上，因此结构设计时需要保证顶面到环槽、销孔位置的热传导路径顺畅，避免局部热应力集中造成开裂。

　　在实际装配场景中，活塞头与活塞裙部、活塞环、活塞销、连杆组件配合后装入气缸，在曲轴的带动下完成进气、压缩、做功、排气四个冲程的循环运动，活塞头的顶面形状会直接影响燃烧室的容积与混合气流动形态，针对不同的喷油方式、点火方式，活塞头顶面还可以设计成凹坑、凸顶等不同构型，本次采用的平顶结构适配气道喷射式汽油机，能够在压缩行程末期在活塞顶面与气缸盖之间形成均匀的混合气分布，配合火花塞点火实现快速稳定的燃烧。建模过程中需要重点关注环槽的加工倒角、销孔的内孔光洁度要求对应的结构细节，以及活塞头各过渡圆角的设计，避免应力集中点的出现，这些细节直接影响后续零件加工的成品率与实际使用寿命。
