快动式铣床用虎钳夹持组件结构设计

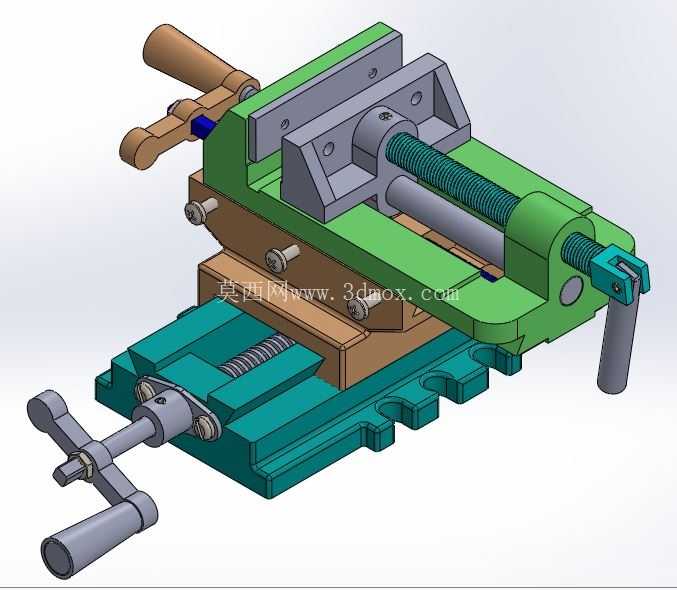

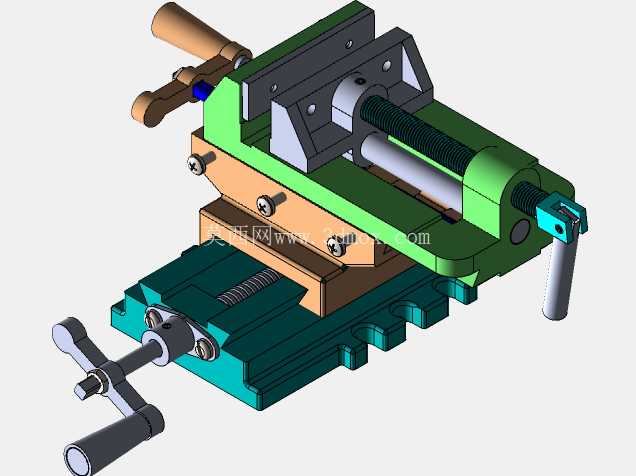

　　在常规立式铣床、小型数控铣削加工工位上，这类快动结构虎钳是工位上最基础也最高频使用的装夹载体，和普通台虎钳不同，铣床虎钳需要承受铣削过程中持续的断续切削冲击力，还要保证装夹定位的重复精度，避免工件在走刀过程中出现位移、振颤，直接影响加工面的粗糙度与尺寸公差。从结构拆解来看，这套虎钳组件分为固定钳身、活动钳口、快动进给机构、底座安装定位结构、辅助锁紧手柄几个核心部分，底座部分做了和铣床工作台T型槽匹配的定位凸台，安装时可以直接嵌入工作台的标准槽位，配合T型螺栓完成锁紧，不需要额外做找正工装就能快速对齐工作台进给方向，安装边界完全适配常规中小规格铣床的工作台面尺寸，钳口最大开口量覆盖常规中小零件的铣削装夹需求，不管是方块类毛坯、异形型材还是小型预制件，都能通过钳口的夹持面完成定位。

　　设计时没有采用传统虎钳的单螺杆全程进给结构，而是搭配了快动机构，松开锁紧状态时可以直接推动活动钳口快速靠近工件，接近工件夹持面后再通过端部的手柄完成最终锁紧，相比普通螺杆全程旋进的结构，大幅减少了单件装夹的空行程时间，在批量零件加工工位上，能有效降低装夹环节的辅助时间占比。钳身部分采用了分层式的结构设计，固定钳身和滑动导轨面做了贴合的耐磨接触面，活动钳口沿着导轨做直线进给，避免长期使用后出现钳口上翘、夹持偏斜的问题，导轨面的间隙可以通过侧部的紧定螺钉做微调，补偿磨损带来的间隙，延长整套工装的使用寿命。

　　钳口部分做了可更换的设计，长期使用后夹持面出现磨损、压痕时，不需要更换整个钳身，只需要拆下固定钳口板的锁紧螺丝更换新的钳口板即可，也可以根据加工工件的外形更换带V型槽、软质钳口等特殊结构的钳口板，适配圆柱类工件、已加工面工件的装夹需求，避免夹伤工件已加工表面。底座部分除了基础的T型槽定位结构，还设计了角度调整的锁紧结构？不对，这套是快动机用虎钳，底座和钳身之间的锁紧结构可以在需要的时候调整钳身的回转角度，完成小角度斜面的铣削加工，不需要重新在工作台上摆角度找正，适合小批量多工序的加工场景。从受力角度设计时，螺杆的受力轴线和钳口夹持面的中心高度保持齐平，避免夹紧时出现钳口上抬的倾覆力矩，保证夹持力均匀作用在工件的夹持面上，铣削过程中切削力的作用点也尽量靠近钳口夹持面的中心区域，减少额外的力矩带来的装夹松动风险。实际车间使用场景里，这类虎钳除了用在铣床工位，也可以临时搭配在钻床、小型磨床工位做工件装夹，只要工作台的T型槽尺寸匹配，就能快速完成安装固定，属于机加工车间通用性极强的基础工装。

　　整套结构的所有活动部件都设计了对应的润滑注油位置，长期使用时可以定期加注润滑脂，减少滑动面、螺纹副的磨损，维持进给和锁紧的顺畅度，不会因为铁屑进入导轨面出现卡滞，钳身的结构也做了排屑的倾斜面设计，加工过程中产生的铁屑可以顺着斜面滑落，不会堆积在滑动导轨的缝隙里，日常清理只需要用毛刷扫掉表面积屑即可，维护难度很低。和液压夹紧的虎钳相比，这种纯机械结构的快动虎钳不需要外接液压源、气源，完全靠机械结构完成锁紧，没有密封件老化、管路泄漏的问题，对车间使用环境的适应性更强，哪怕是没有配置气路、液压管路的普通铣床工位也能直接使用，夹持力的大小可以通过操作手柄的锁紧力矩人工控制，针对薄壁类零件装夹时，可以灵活控制夹紧力，避免夹坏工件。
