带同轴安装孔的双层槽面滑轮铸造结构

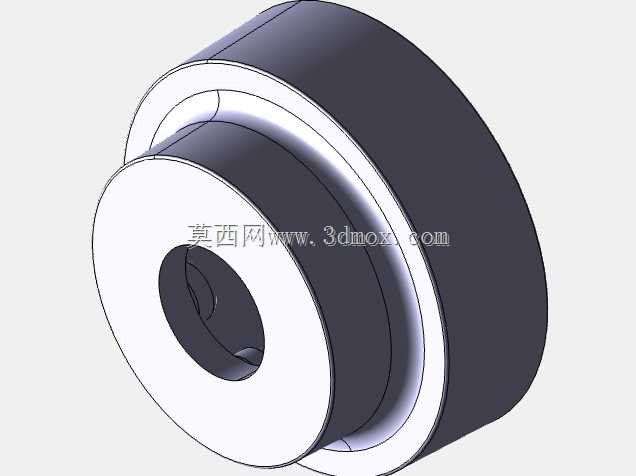

　　在起重牵引、物料输送、阀门执行机构这类需要柔性件换向、载荷传递的工况里，滑轮是绕接钢丝绳、尼龙绳或者同步带的核心承载零件，铸造滑轮因为毛坯成型效率高、内部组织致密性适配中等载荷工况，在中小吨位的牵引机构、仪表阀门的阀块联动结构里应用十分广泛。这个滑轮采用双层阶梯轮缘的结构设计，外层宽轮缘作为主承载绳槽的成型基体，内层凸台结构既可以作为铸造时的工艺补缩位，也能在后续机加工时作为装夹定位基准，减少二次装夹带来的同轴度误差。中心的通孔是核心安装基准，设计时需要匹配对应规格的销轴或者轴承外圈，孔的公差带一般选H7级，保证和转动副的配合间隙控制在合理范围，避免工作时出现径向窜动，加剧绳槽的偏磨。

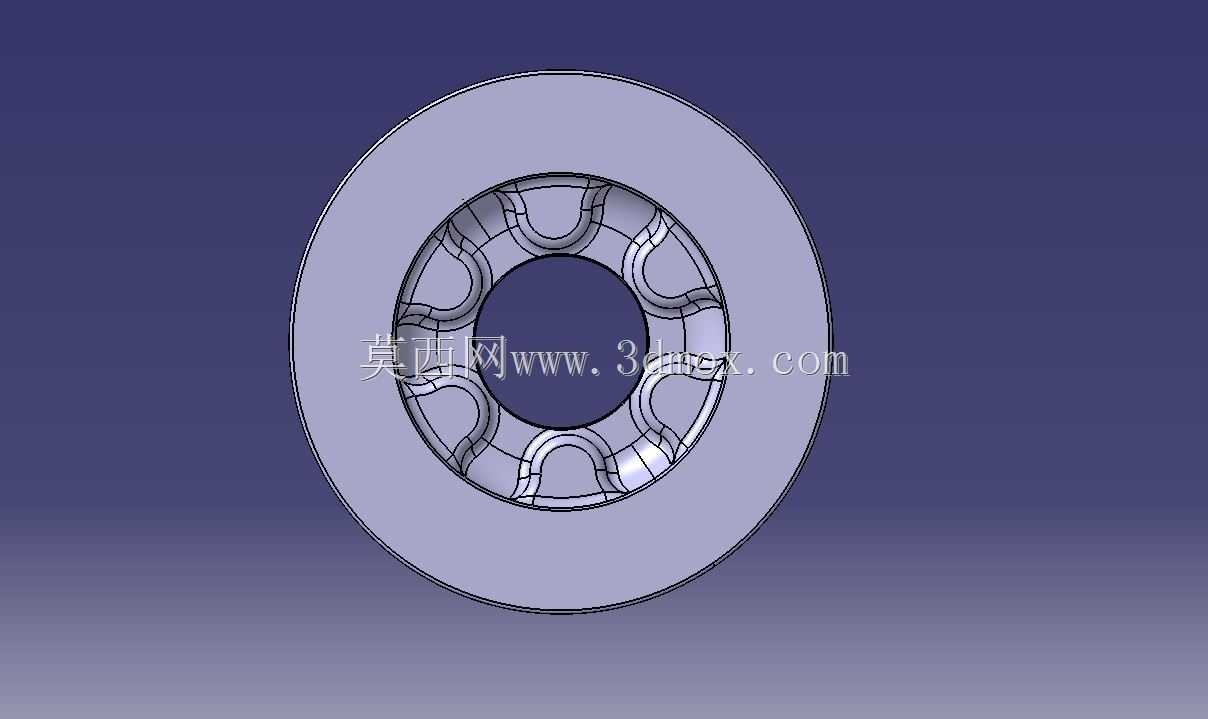

　　轮缘的圆弧槽面需要根据配套使用的绳索直径做匹配设计，槽底圆弧半径要比绳索公称半径大2%-5%，既可以避免绳索被槽壁挤压变形，也能保证绳索和轮槽的接触面积足够，降低接触应力集中带来的磨损。设计阶段采用布尔运算的建模逻辑，先绘制出滑轮的整体外轮廓回转体，再通过差集运算切除中心安装孔、轮缘内侧的减重空腔，同时在轮缘和轮毂的过渡位置做圆角处理，避免铸造时出现应力集中导致的冷裂缺陷，也能减少工作时的应力集中点，提升零件的疲劳寿命。从安装边界来看，这个滑轮的轴向总厚度需要匹配安装位的轴肩间距，外层轮缘的外径决定了绳索的最小弯曲半径，选型时需要保证轮径和绳索直径的比值不小于相关规范要求的最小值，避免绳索反复弯折出现断丝问题。

　　轮毂部分的轴向长度要大于中心孔直径的1.2倍，保证和销轴的接触长度足够，降低单位面积的接触压强，避免长期载荷下出现轮毂孔的椭圆变形。铸造工艺设计时，轮缘的壁厚要保持均匀，避免出现壁厚差过大导致的缩孔、缩松缺陷，内层凸台的厚度和外层轮缘的壁厚差控制在30%以内，保证铸件冷却时的收缩速率一致，减少铸造内应力。实际应用中，这类滑轮常配套在仪表阀门的手动执行机构、小型起重设备的导向轮组、自动化生产线的物料牵引工位，工作时既可以改变绳索的牵引方向，也能通过多个滑轮组合实现省力的传动效果，降低驱动端的载荷输出要求。

　　建模过程中需要重点关注各回转面的同轴度要求，中心安装孔和轮缘外圆的同轴度公差需要控制在0.02mm以内，保证转动时轮缘的径向跳动量在允许范围内，避免绳索在轮槽内出现跑偏、脱槽的问题。轮槽的表面粗糙度不需要过高，铸造后经过喷砂处理去除表面粘砂即可，过于光滑的表面反而会降低和绳索之间的摩擦力，容易出现打滑问题；而中心安装孔的表面粗糙度需要达到Ra1.6以下，保证和销轴或者轴承配合时的接触精度，减少转动时的摩擦损耗。在阀块配套的场景里，这类滑轮通常安装在阀块的侧装支架上，通过销轴和支架连接，滑轮的转动灵活性直接影响阀门操作的手感，过紧的配合会导致操作力矩增大，过松的配合则会出现操作时的旷量，影响阀门开度的控制精度。设计时还要考虑滑轮的静平衡要求，对于线速度较高的应用场景，需要对铸件做静平衡校正，避免高速转动时出现振动，影响整套机构的运行稳定性。
