环形车轮支撑结构三维设计

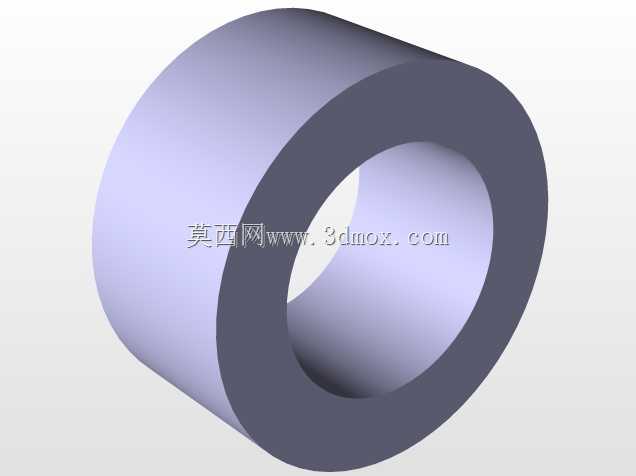

在轮式行走机构的配套结构设计中，这类环形支撑件是衔接轮体与安装基座的核心受力构件，日常应用场景覆盖轻载移动工装、小型输送线从动轮组、仓储周转设备行走单元等多个领域，并非仅局限于单一设备的配套使用。从实际工况需求出发，这类支撑件首先要承担轮体传递的径向载荷，同时要抵消设备启停、转向过程中产生的侧向倾覆力矩，因此结构设计阶段优先采用了等截面环形实体构型，避免局部应力集中导致的结构失效。

设计过程中没有采用多余的镂空减重结构，核心考量是这类支撑件多应用在中低速、中等载荷的行走场景，结构刚性优先级高于轻量化需求，整环连续的截面可以保证载荷沿圆周方向均匀传递，不会因为局部开孔导致应力线中断，在长期交变载荷作用下能有效降低疲劳开裂的风险。构件的内孔是核心安装基准面，加工精度需要与配套的轮轴、轴承外圈形成过渡配合，装配时可以通过压装或者热装的方式完成固定，不需要额外设计复杂的锁紧结构，依靠配合面的预紧力即可实现周向与轴向的定位，减少装配工序的复杂度。

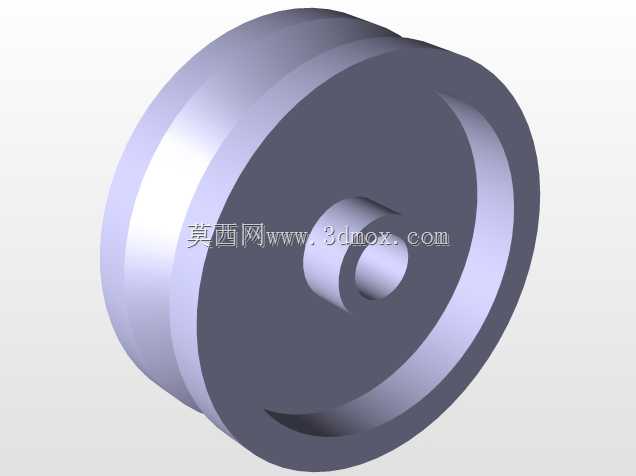

从安装边界来看，这类环形支撑的轴向厚度需要匹配对应轮体的安装槽宽度，外径尺寸要小于轮辋的内径，避免装配后与轮辋内壁发生运动干涉，内孔直径则完全由配套轮轴的直径决定，设计时需要预留合理的公差带，既要保证装配时的便利性，也要避免配合间隙过大导致运行过程中出现晃动、异响。支撑件的两个端面是装配贴合面，设计时要求平面度控制在合理范围内，装配后可以与轴承端面、轮体定位面完全贴合，保证载荷垂直传递，不会出现偏载导致的轴承早期磨损。

在实际设备运行过程中，这类支撑件会随轮体同步转动，因此材质选择上多采用中碳钢或者高强度工程塑料，根据应用场景的载荷等级灵活调整：重载场景下选用45号钢经调质处理，表面做发黑防锈处理；轻载、有降噪需求的场景下可以选用尼龙或者POM材质，不需要额外做表面处理即可具备自润滑特性，降低运行过程中的摩擦噪音。结构上没有设计额外的键槽或者定位螺孔，核心是依靠整环的配合面实现力的传递，这种设计的优势在于不存在应力集中的薄弱点位，相比带键槽的支撑结构，抗扭、抗径向冲击的能力更强，在频繁启停、路面不平整的使用场景下，使用寿命更长。

很多设计人员在做这类轮系结构时，容易忽略支撑件与轮体的同轴度要求，实际上这类环形支撑的内外圆同轴度直接决定了轮体转动时的径向跳动量，如果同轴度超差，轮体运行时会出现周期性的振动，不仅会产生额外的噪音，还会加速配套轴承的磨损，严重时甚至会导致轮体跑偏，影响整个行走机构的运行稳定性。因此在三维建模阶段，就需要严格定义内外圆的同轴度公差、端面与轴线的垂直度公差，为后续的加工、装配提供明确的精度依据。

这类支撑结构的另一个设计优势是通用性极强，只要内孔、外径、厚度三个尺寸匹配，就可以在不同规格的轮组之间互换使用，不需要针对每一款轮体单独设计支撑结构，能够有效减少备件的种类，降低设备后期的维护成本。在装配流程上，这类零件不需要复杂的专用工装，普通的压装工具即可完成装配，拆卸时也可以通过通用拉马顺利取出，不会对配合面造成损伤，非常适合批量设备的装配与后期维护作业。
