虎钳副身躯夹紧结构三维设计

在机械加工车间的工装装夹场景里，虎钳是铣削、钻削、锉削等工序中最常用的夹持工装，而副身躯作为虎钳的核心承载构件，直接决定了整套夹具的装夹刚性与长期使用的精度保持性。日常操作中，工人将待加工工件放置在虎钳固定钳口与活动钳口之间，转动丝杠带动活动钳身进给时，副身躯需要承担全部的夹紧反力，同时为活动钳身的往复移动提供精准的导向约束，避免装夹过程中出现钳身上翘、偏移，导致工件装夹垂直度、平行度超差，直接影响最终加工尺寸的合格率。

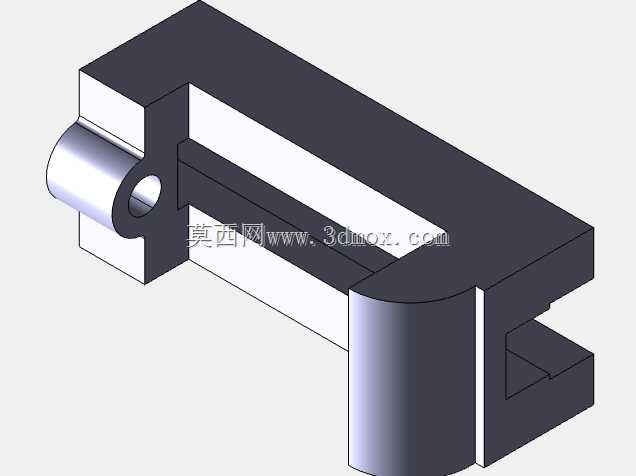

从结构功能来看，该构件采用一体化的槽型导向布局，主体为带开口导向槽的块状结构，一侧设置有与丝杠配合的铰接连接端，预留的销轴孔用于连接丝杠传动副的端部，将丝杠的旋转进给转化为活动钳身的直线夹紧动作；导向槽的内侧加工面为活动钳身的滑动提供导向基准，槽体的侧壁厚度经过受力核算，在满负荷装夹时不会出现侧向形变，保证活动钳身移动过程中始终与固定钳口保持平行，避免工件装夹时出现受力不均、夹伤工件表面或者装夹松动飞出的安全隐患。端部的圆弧过渡结构并非单纯的工艺美化，而是为了降低应力集中系数，在反复承受交变夹紧载荷的工况下，避免直角连接处出现疲劳裂纹，延长构件的整体使用寿命。

设计过程中，首先需要匹配对应规格虎钳的最大夹紧力参数，反推构件的截面抗弯模量，确定主体壁厚与导向槽的深度尺寸：导向槽的宽度公差需要与活动钳身的导向凸台采用间隙配合，配合间隙控制在0.02-0.05mm区间，间隙过大会导致活动钳身移动时出现旷量，装夹长条形工件时容易出现角度偏差，间隙过小则会导致滑动卡滞，在车间有切削液、金属碎屑的工况下容易出现进给卡涩的问题。铰接端的销轴孔需要保证与丝杠轴线的同轴度，同轴度公差控制在Φ0.03mm以内，避免丝杠安装后出现别劲，导致操作力矩过大，工人转动丝杠手柄时费力。安装边界方面，该构件的底部为平面定位基准，需要与虎钳底座的安装面贴合，底部的定位凸台与底座的凹槽配合，限制构件的横向与纵向位移，安装孔的位置尺寸需要与底座的固定孔位完全匹配，保证装配后整体的位置精度；构件的整体高度需要匹配活动钳身的行程范围，保证活动钳身在最大开口行程时不会从导向槽内脱出，同时在最小夹紧位置时不会与固定钳身出现结构干涉。

从实际加工适配性来看，该构件的外形结构适配常规的铣削加工工艺，所有的加工面均为平面与圆柱面，没有复杂的曲面结构，普通立式铣床即可完成全部粗精加工工序，适合批量生产时的工艺排布；导向槽的内侧表面需要进行淬火处理，表面硬度达到HRC45-50，提升滑动接触面的耐磨性能，避免长期使用后导向面磨损出现间隙，导致虎钳装夹精度下降。在实际车间应用场景中，这类钳身构件不仅用于普通台虎钳，也可适配机用虎钳的结构设计，根据不同的加工设备工作台尺寸，调整构件的整体长宽尺寸，即可匹配不同装夹行程需求的工装，在小型零件加工、模具修配、钳工装配等场景中都能见到这类结构的应用，其结构可靠性直接影响一线操作的加工效率与工件加工质量。
