机床用卡爪夹持结构三维设计

在金属切削加工的日常生产场景里，卡爪是车床、磨床等回转加工设备上直接接触工件、传递夹持力的核心执行部件，其结构合理性直接决定工件装夹的同轴度、夹持刚性，甚至会影响整道工序的加工良率。不少一线加工场景里出现的工件振纹、装夹打滑、薄壁件夹伤变形等问题，追根溯源往往和卡爪的结构设计、安装匹配度有直接关联。

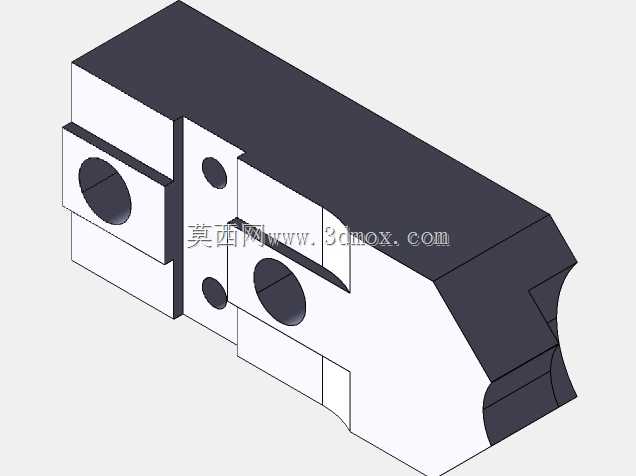

这款卡爪结构在设计时优先考虑了硬爪的通用适配性，主体采用矩形块状基体作为承载基础，基体一侧设计了与卡盘滑槽匹配的安装导向面，可直接适配常见的手动三爪卡盘、动力卡盘的滑座安装位，安装时通过基体上的两个贯通安装孔穿入锁紧螺栓，即可将卡爪与卡盘滑座刚性连接，安装孔的位置公差按照IT7级精度控制，保证三个卡爪同步进给时的同轴度偏差控制在0.02mm以内，避免装夹后工件出现偏心。

夹持工作面的设计做了针对性的结构优化，与工件接触的端面采用内凹圆弧成型面，圆弧曲率按照常见棒料、轴类零件的外径范围做了适配，相比平口硬爪的线接触夹持，圆弧面接触可以大幅增加夹持接触面积，在同等夹紧力下降低工件表面的压应力，减少薄壁轴类零件装夹时的变形量；同时圆弧面的边缘做了0.5mm的倒角过渡，避免装夹时锐边刮伤工件已加工表面。基体上还设计了两个定位销孔，用于配套软爪镗削时的定位基准，当需要加工异形工件、或者对夹持定位精度有更高要求时，可以在基体前端焊接软爪毛坯，通过这两个销孔定位后直接在机床上镗削出与工件外径完全匹配的夹持型面，进一步提升装夹精度。

从结构受力的角度考量，这款卡爪的基体做了等强度设计，在夹持力传递的路径上，从安装螺栓孔到夹持工作面的截面厚度保持均匀过渡，没有出现应力集中的直角突变结构，在承受最大额定夹持力时，基体的最大变形量控制在0.01mm以内，既保证了夹持刚性，又避免了不必要的材料冗余，整体重量比同规格传统硬爪降低约12%，可以减少卡盘高速旋转时的动平衡校正难度，适配更高转速的精加工工况。

安装边界方面，这款卡爪的基体总长度、滑槽配合宽度、安装孔中心距均按照主流200规格卡盘的安装尺寸做匹配，安装时不需要对卡盘滑座做二次修配，直接替换原有标准硬爪即可使用；夹持行程覆盖直径20mm到120mm的回转类工件，既可以满足常规圆棒料的粗加工装夹，也可以通过更换前端软爪适配异形件、薄壁件的精加工装夹需求。在实际使用场景中，这类卡爪除了用于普通车床的轴类、盘类零件装夹，也可以适配外圆磨床、数控车削中心的工件装夹，当配套成型软爪时，还可以装夹方形、六边形等非回转截面的工件，覆盖普通机加工车间80%以上的回转类零件装夹需求。

设计过程中还充分考虑了卡爪的使用维护性，基体上的安装孔做了沉头设计，锁紧螺栓安装后头部完全沉入沉孔内，不会在卡爪进给时与卡盘其他部件产生干涉；夹持工作面的圆弧段做了高频淬火处理，表面硬度达到HRC45-50，保证长期夹持毛坯件时的耐磨性，延长卡爪的使用寿命，非配合面则保留常规调质硬度，避免整体淬火导致的基体脆裂风险。
