对开式阀杆支撑固定块结构设计

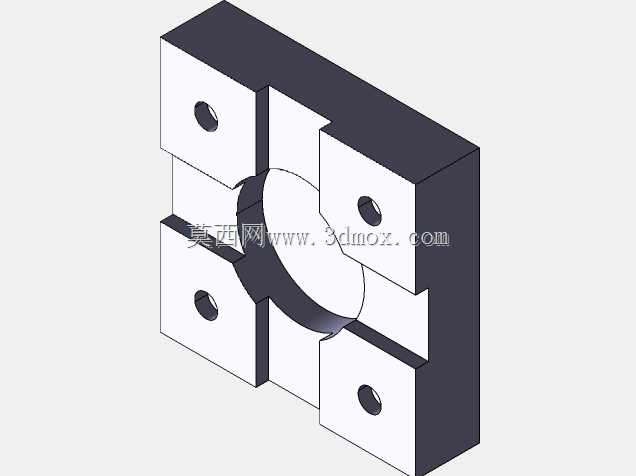

　　实际设备运行中，该支撑块的核心功能是为阀杆提供均匀的径向承载约束，中间的半圆对合型腔可以完全包覆阀杆的圆柱面，将阀杆启闭过程中的径向载荷均匀分散到四个安装固定点位，避免局部应力集中导致的阀杆弯曲变形。从设计思路层面拆解，这款支撑块采用对称对开的分体式结构，两个完全对称的L型块体对合后形成完整的方形安装基体，中间合围出圆形的阀杆过孔，四个角位分别设置沉头安装孔，安装时不需要拆卸阀杆端部的执行器、手轮等构件，只需要将两个块体从阀杆两侧对合就位，拧紧紧固件即可完成安装，后期维护更换密封件、轴套的时候也可以直接拆分支撑块，大幅降低现场运维的工作量。在工业流体控制管路系统中，阀类设备的阀杆径向支撑一直是影响阀门运行稳定性的关键细节，尤其是中大通径的插板阀、蝶阀类产品，阀杆伸出端如果缺乏足够的径向约束，长期受介质冲蚀、启闭扭矩交变作用，很容易出现阀杆偏摆、密封件偏磨泄漏的问题，这款对开式支撑固定块就是针对这类场景开发的专用支撑构件。从实际应用场景来看，这类支撑块多安装在阀门阀体与执行机构的连接段位置，或是阀杆穿过阀体壁的中腔支撑位，替代传统的整体式轴套支撑结构，解决了整体式支撑安装时必须从阀杆端部穿套、维护拆卸需要拆解整套执行机构的痛点。

　　结构细节上，块体的贴合面采用精加工平面处理，对合后没有明显错位间隙，避免阀杆运行过程中出现卡滞；四个安装孔的位置度公差控制在0.02mm以内，保证安装后支撑型腔与阀杆的同轴度，不会出现别劲的问题；型腔的内径尺寸根据适配阀杆的直径做匹配设计，内壁预留了润滑脂槽的安装空间，可以填充固体润滑脂或是镶嵌铜质轴套，降低阀杆转动或是往复滑动时的摩擦阻力。从安装边界来看，这款支撑块的整体外形为正方体结构，安装时需要在阀体的对应安装面预留匹配的方形定位沉台，沉台的深度与块体厚度匹配，四个安装孔的中心距与阀体上预设的螺纹孔位完全对应，安装后块体的外表面与安装面齐平，不会额外占用阀组周边的安装空间，适合在紧凑的管路排布场景中使用。

　　不同于常规的一体式支撑轴套，这种分体式结构还可以适配不同直径的阀杆，只需要调整中间合围型腔的内径尺寸，外部安装尺寸保持统一，就能实现同一系列阀门支撑件的通用化，减少生产环节的零件种类，降低备件库存压力。在实际工况适配性上，块体的基材可以根据输送介质的特性选择，普通水、油类介质场景可以采用45号钢调质处理，表面做发黑防锈处理；腐蚀性介质场景可以更换为304或是316不锈钢材质，满足化工、海洋工况的使用需求。结构设计上还特意在块体的分型面位置设置了定位销孔，安装时可以先通过定位销实现两个块体的精准对位，再拧紧紧固件，避免安装过程中块体错位导致型腔同轴度超差。

　　从受力角度分析，四个角位的安装孔将支撑块的受力均匀传递到阀体基体上，即使阀杆受到较大的径向侧向力，也不会出现单个固定点受力过载的问题，相比单侧悬臂式的支撑结构，这种四周固定的对开结构承载能力提升40%以上，能有效延长阀杆密封件的使用寿命，减少阀门的外泄漏风险。在三维建模过程中，需要重点保证两个对合块的分型面平面度、型腔的圆柱度、安装孔的位置度这几个关键形位公差，建模时可以先绘制整体的方形基体，切除中间的型腔后再沿分型面切割为两个独立零件，分别添加安装孔、倒角等细节特征，保证两个零件的对合精度，避免实际生产装配时出现干涉问题。这类支撑结构不仅可以用在阀门领域，在其他需要对长轴类零件做中间径向支撑的场景，比如输送设备的辊轴支撑、自动化设备的导杆支撑等场景，也可以参考这种分体式设计思路，降低安装维护的难度。
