三通孔道连接阀块结构设计

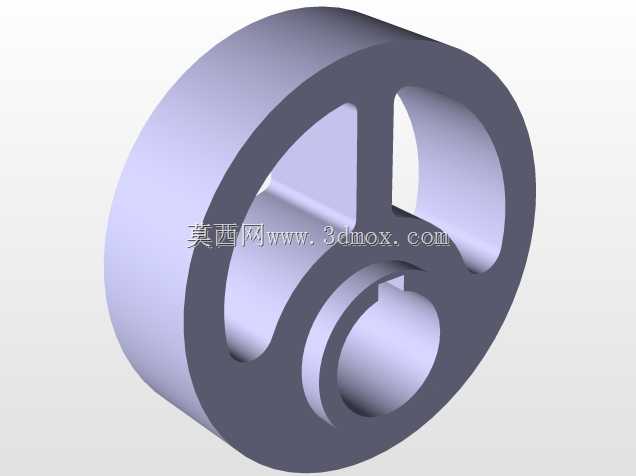

　　这款阀块结构主要应用在低压流体输送管路的节点分流、汇流场景中，常见于小型液压站控制回路、实验室气路分配单元、小型水处理设备的管路衔接位置，承担不同方向管路的介质导流、通道转接作用，不需要额外加装转接接头就能实现三个方向的管路连通，减少管路接头数量的同时，也能降低介质泄漏的风险点。从结构设计逻辑来看，整体采用同轴环形基体作为主体承载结构，外侧大圆环作为安装定位基准面，加工时可以直接以外圆为装夹基准完成所有内孔、端面的机加工工序，减少二次装夹带来的形位公差偏差；内侧设置的同轴小圆环为介质主通流通道，两个通道之间通过两块径向布置的筋板完成连接，筋板在承担结构支撑、保证整体刚性的同时，也将环形空腔分隔为两个独立的弧形通流腔，配合中心通孔就能实现三个方向的介质导通，不需要在实体块料上钻削复杂的交叉深孔，大幅降低了加工难度，也避免了深孔加工带来的内壁粗糙度差、孔位偏移等问题。

　　实际选型适配时，外侧大圆环的外径尺寸匹配常规DN25规格法兰的安装孔位分布，安装时可以直接嵌入法兰端面的定位槽内，不需要额外设计定制转接法兰；中心通孔的通径与DN15管路通径保持一致，两侧弧形腔的通流截面积总和与中心通孔通流截面积相等，保证介质分流、汇流时不会出现通流截面突变带来的局部压损，避免介质在腔体内形成紊流、产生振动噪音。结构细节上，所有通流通道的转角位置都做了R3的圆弧过渡，没有直角锐边，一方面可以减少介质流动时的沿程阻力，另一方面也能避免应力集中，在承受管路压力波动时不会出现转角位置开裂的问题；两块径向筋板的厚度设置为8mm，经过受力校核，在1.6MPa的额定工作压力下，筋板的最大变形量小于0.02mm，完全满足低压流体管路的刚性要求，不会因为介质压力作用出现筋板变形导致通流截面变化的情况。

　　安装边界方面，阀块的轴向厚度设置为20mm，两端面的平面度公差控制在0.02mm以内，安装时两端面配合密封垫片就能完成端面密封，不需要额外加工密封槽，降低密封件的选型成本；外圆面的粗糙度达到Ra1.6，和法兰定位槽配合时可以实现径向辅助定位，避免安装时出现阀块偏心导致的密封面压合不均问题。实际应用中，这款结构相比传统的方块式钻孔阀块，重量降低了40%左右，因为去除了非承载区域的多余实体材料，在移动设备、便携液压设备的管路系统中使用时，能有效降低整体设备重量；同时通流通道的内壁都可以通过常规车削加工完成，不需要定制深孔钻刀具，小批量加工时的生产效率比传统钻孔阀块提升60%以上，加工成本也能降低近三分之一。

　　针对不同的介质使用场景，只需要更换对应材质的坯料就能适配，比如输送普通水介质可以采用硬质PVC或者PP材质注塑成型，输送液压油介质可以采用铝合金或者45号钢车削加工，输送弱腐蚀介质可以采用304不锈钢加工，结构本身不需要做任何改动，适配性较强。在三维建模过程中，优先采用旋转凸台命令生成基础的环形基体，再通过拉伸切除命令生成两个弧形通流腔，所有特征都采用全参数化设置，修改外圆直径、内孔通径、筋板厚度、轴向厚度等参数时，只需要调整对应尺寸数值就能快速生成不同规格的阀块模型，不需要重新绘制草图，能大幅提升同系列阀块的设计效率；建模时所有的配合面都预留了0.1mm的安装间隙，避免实际装配时出现过盈无法装入的问题，通流面的尺寸都按照通流截面积相等的原则做了参数关联，调整通径时会自动匹配弧形腔的截面尺寸，保证通流能力不会因为尺寸修改出现变化。
