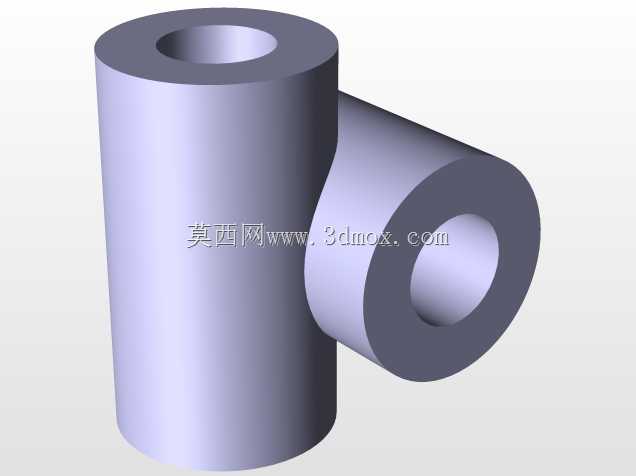

等径正交管路连接用三通式阀块结构

在流体输送系统的管路布局中，这类正交三通结构的阀块常出现在需要分流、合流或者直角转向的工位，不管是低压气动回路、中压液压站的油路排布，还是小型给排水支路的管线改造，都能见到同结构连接件的应用场景。不同于市面上常见的铸造一体三通，这个结构采用机加工成型的设计思路，两个正交布置的通孔直径保持一致，通流截面没有突变，能最大程度降低流体经过转向位置时的局部压力损失，减少紊流带来的管路振动与噪音，尤其适合对流量稳定性要求较高的定量泵输出回路，避免通径变化导致的流速突变冲击阀件。

从结构功能上看，两个互相垂直的圆柱主体外圆可以直接作为安装定位基准，不需要额外设计安装法兰或者凸台，外圆表面可以根据实际使用需求加工外螺纹、焊接坡口或者卡套连接槽，适配不同的管路连接工艺：如果是低压气动系统，可以在外圆车削细牙螺纹直接拧入管路接头；如果是中高压液压油路，可以在外圆端部加工焊接坡口与无缝钢管对焊，保证连接强度；如果是需要经常拆装的试验台管路，还可以加装卡套式接头，实现无焊接快速装配。两个通孔的轴线保持严格垂直相交，相交位置的内壁做了圆弧过渡处理，没有加工残留的锐角或者毛刺，能避免流体长期冲刷导致的应力集中，也不会残留管路中的杂质造成通路堵塞，对于输送带有微小颗粒杂质的流体工况，这种平滑过渡的内壁结构能减少颗粒沉积，降低管路堵塞的概率。

设计过程中优先考虑了加工工艺性，整个零件的所有特征都可以通过普通车床、数控车床或者三轴加工中心完成，不需要定制特殊成型刀具，外圆与内孔的同轴度、两个通孔的垂直度公差都可以通过一次装夹或者简单的分度工装保证，适合小批量定制加工或者大批量标准化生产。零件的外形没有多余的凸起或者复杂曲面，整体结构紧凑，两个圆柱段的长度可以根据实际安装空间灵活调整，不会因为结构冗余占用过多管路布置空间，在空间局促的设备内部阀组安装场景下，这种紧凑的正交结构可以大幅减少管路弯头的使用数量，缩短管路总长度，降低整个流体回路的压力损失。

从安装边界来看，两个正交圆柱的外圆直径比内孔通径大出足够的壁厚尺寸，能够满足对应压力等级下的强度要求，不需要额外增加加强筋结构，安装时只需要保证两个连接管路的轴线分别与阀块的两个通孔轴线重合，就可以避免安装应力导致的阀块变形，不会出现通路憋压或者连接位置渗漏的问题。在实际选型应用中，这类结构的阀块可以根据输送介质的不同更换加工材料，输送普通压缩空气可以选用铝合金材质降低整体重量，输送液压油可以选用45号钢调质处理提升耐压强度，输送腐蚀性流体可以选用不锈钢材质提升抗腐蚀能力，不需要改动整体结构尺寸就能适配不同的工况需求。在阀组集成设计中，这种三通结构还可以作为基础阀块，在圆柱外表面加工安装螺纹孔来加装溢流阀、节流阀等控制元件，把多个阀件的功能集成在单个连接件上，进一步减少管路接头数量，降低整个系统的泄漏点，提升流体回路的运行可靠性。
