手动驱动式蝶阀启闭执行组件结构

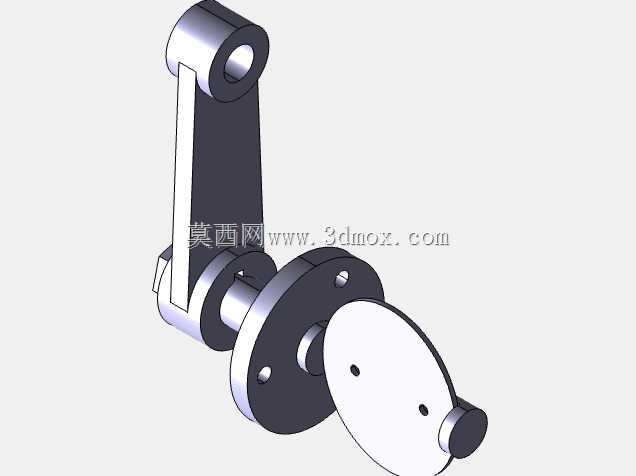

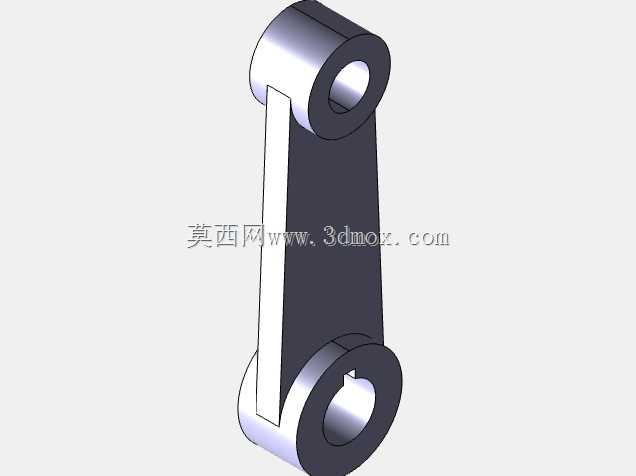

　　这套蝶阀组件主要面向中低压工业管路的通断与流量调节场景，常见于给排水管网、化工介质输送管线、暖通空调循环水系统、一般腐蚀性流体输送工段，适配公称通径DN50至DN150区间的法兰式蝶阀安装需求，可直接替换同规格蝶阀的原有驱动执行部分，无需对阀体密封面做二次加工。从结构功能来看，组件核心由驱动摇臂、阀杆、定位法兰、蝶板四个核心部分构成，驱动摇臂采用加长力臂设计，手动操作时可降低启闭力矩，现场无需额外配备加力杆即可完成0到90度的全行程启闭，摇臂与阀杆的连接采用扁方定位加侧面顶丝锁紧的结构，避免长期开关过程中出现连接打滑、角度偏移的问题，摇臂端部的铰接孔可适配手动拉杆、气动推杆或者电动执行器的输出端连接，后续改造升级无需更换整套阀组。

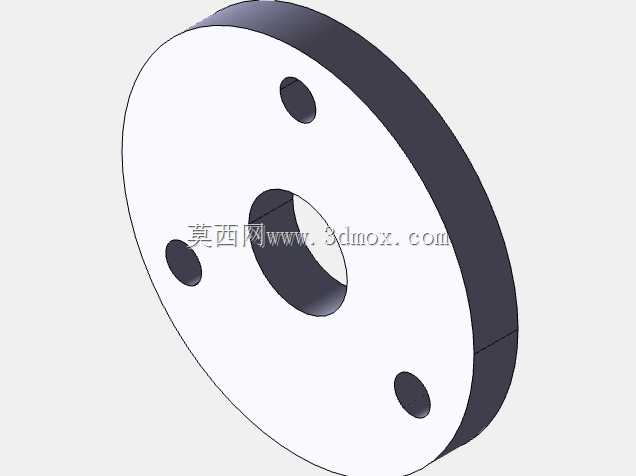

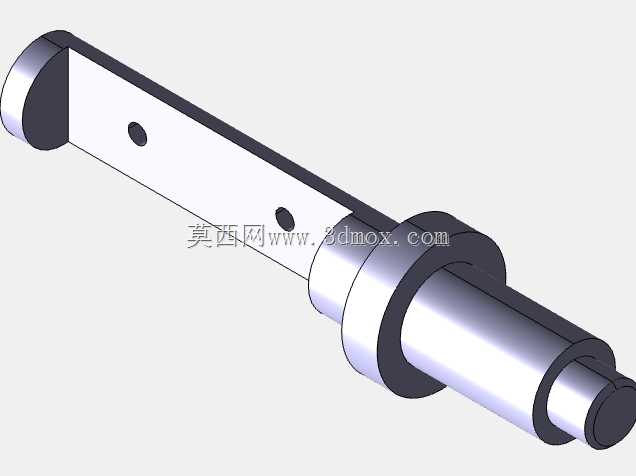

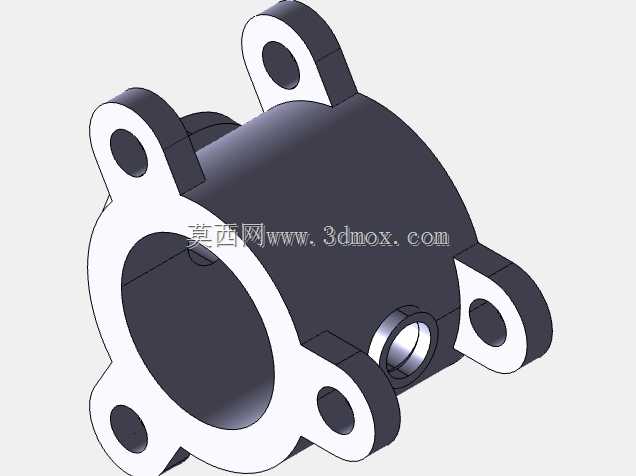

　　阀杆采用阶梯轴设计，不同轴段分别对应摇臂安装位、轴套支撑位、法兰密封位、蝶板固定位，轴肩位置做了R角过渡处理，降低交变应力集中带来的断裂风险，与定位法兰配合的轴段预留了填料密封安装槽，可填充聚四氟乙烯填料或者石墨盘根，实现阀杆转动过程中的动密封，防止管路内介质沿阀杆间隙外漏。定位法兰的螺栓孔采用跨中布置方式，适配GB/T9119标准的法兰连接尺寸，法兰背面加工有定位止口，安装时可直接卡入阀体的对应止口槽内，保证阀杆与阀体密封面的同轴度，避免蝶板转动时出现偏磨、卡涩的问题，法兰厚度根据公称压力1.6MPa的强度要求设计，可承受管路水锤冲击带来的轴向载荷。

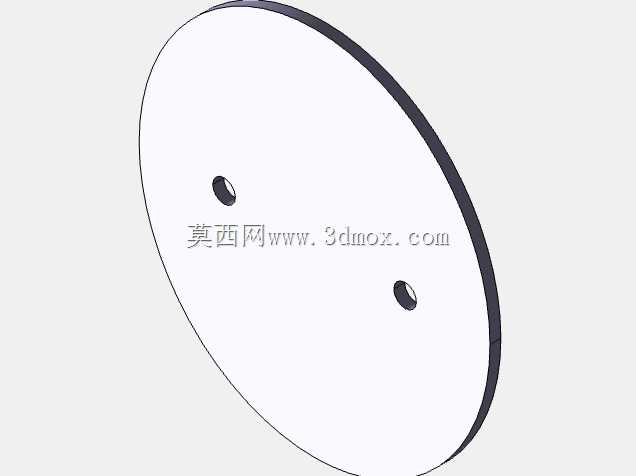

　　蝶板采用流线型平板结构，边缘做了倒圆角处理，与阀体密封圈接触的面加工有0.8μm粗糙度的密封面，关闭时可实现零泄漏密封，蝶板上的两个固定孔与阀杆端部的安装孔采用间隙配合，装配时通过圆柱销传递扭矩，蝶板的回转中心与管路中心存在微小偏心量，开启时蝶板可快速脱离密封圈，减少密封面的摩擦磨损，延长密封圈使用寿命。设计过程中优先考虑了现场安装的便捷性，整套组件预装完成后，现场仅需将定位法兰与阀体法兰对齐，穿入连接螺栓紧固即可完成安装，无需现场调试阀杆与蝶板的相对角度，组件的整体安装边界尺寸控制在220mm×160mm×180mm范围内，可适配安装空间局促的管廊、设备夹层等场景，阀杆的转动行程设置了机械限位，摇臂转动到全关位置时会与法兰上的限位凸台接触，避免关闭过位导致蝶板挤压密封圈造成永久变形，全开位置同样设置限位，保证蝶板与管路轴线平行，将介质流动阻力降到最低。

　　从实际使用角度出发，这套组件的运动部件均预留了润滑注油孔，日常维护时可在不停机的状态下加注润滑脂，降低阀杆转动的摩擦阻力，所有外露金属部件的表面均做了氧化发黑处理，可适应潮湿、多粉尘的工业现场环境，避免长期使用出现锈蚀卡涩的问题。在管路系统运行过程中，这套组件可实现0到90度范围内的任意角度停留，配合刻度指示牌可直观显示当前阀门开度，方便操作人员根据工艺需求调节管路介质流量，相比传统的蜗轮驱动蝶阀，这套直连摇臂的结构响应速度更快，启闭全行程仅需1到2秒，适合需要快速切断管路介质的应急工况。结构建模过程中所有配合面均按照实际公差要求设置了配合间隙，转动副的间隙控制在0.05mm到0.1mm之间，既保证转动灵活，又避免间隙过大导致的蝶板晃动，所有受力部件均按照公称压力1.6MPa的工况做了强度校核，在1.5倍公称压力的水压试验工况下，各部件不会出现塑性变形，可满足长期稳定运行的要求。
