脚踏方位轴承阀块装配结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1082250
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计
  • 脚踏方位轴承阀块装配结构设计

  在工业管路系统的脚踏式控制回路里,这类带方位调节功能的脚踏轴承阀块,常被用在需要人工脚踩触发介质通断、同时要适配管路走向调整的工位,比如小型液压试验台的脚踏控制单元、车间集中供气系统的脚控气阀组、食品加工生产线的脚踏式清洗管路控制阀位,这类场景下操作人员需要双手处理工件,靠脚部完成阀件的触发操作,同时阀件本身要能适配现场管路的排布角度,避免管路硬接产生的装配应力。

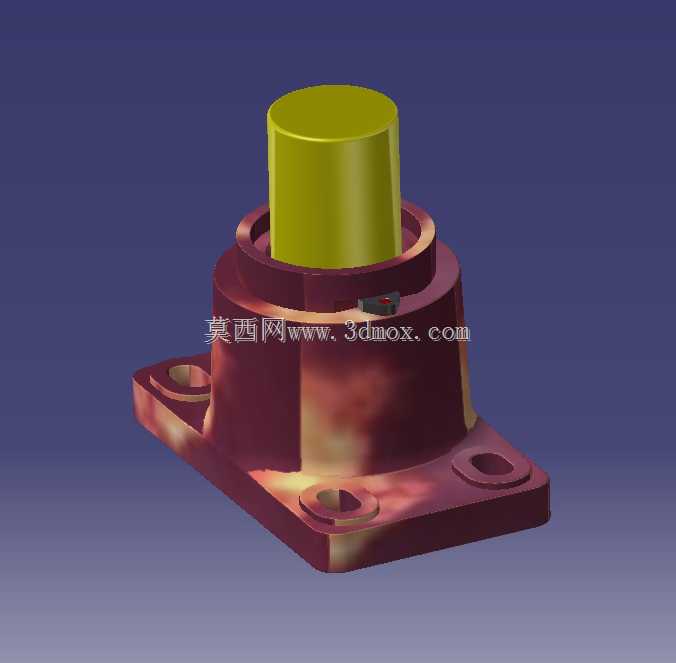

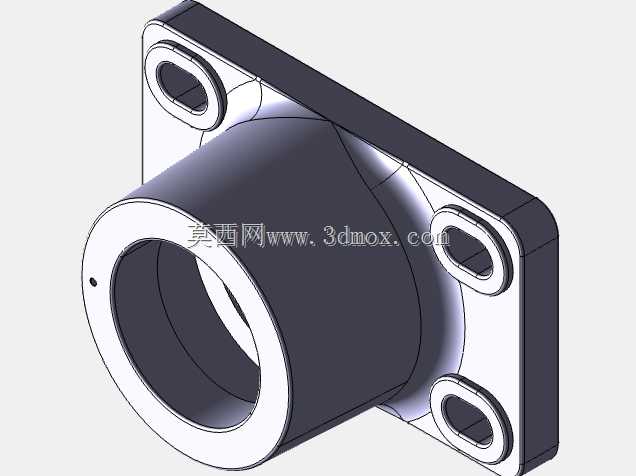

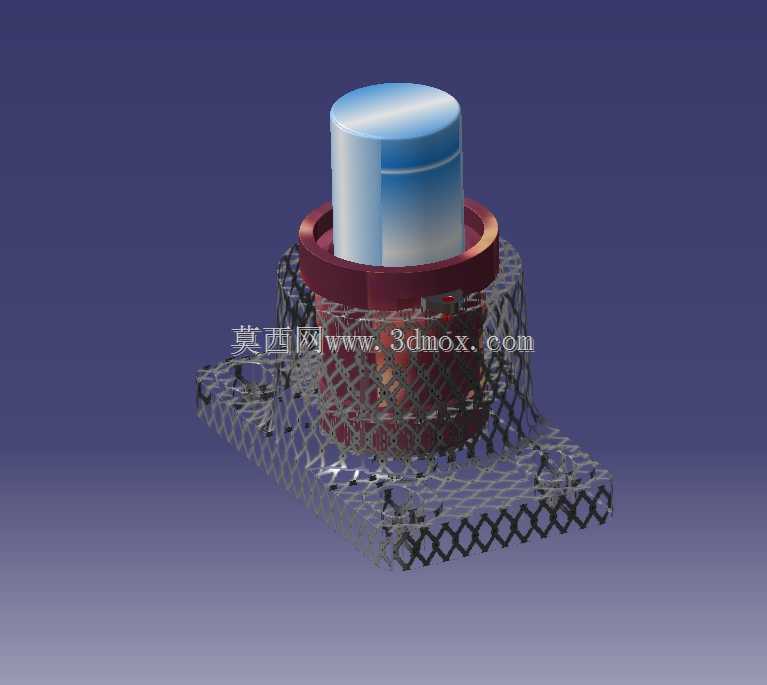

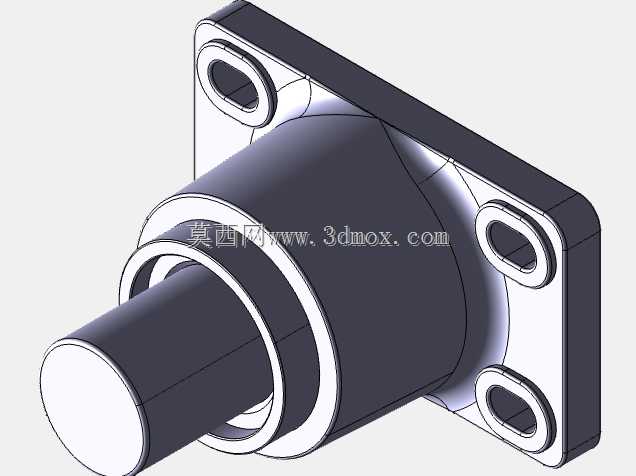

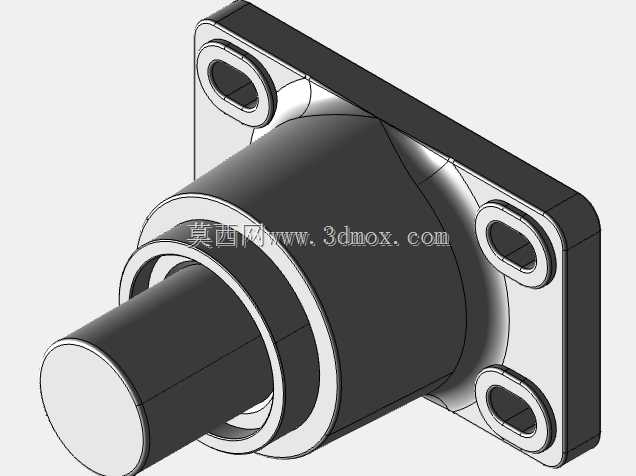

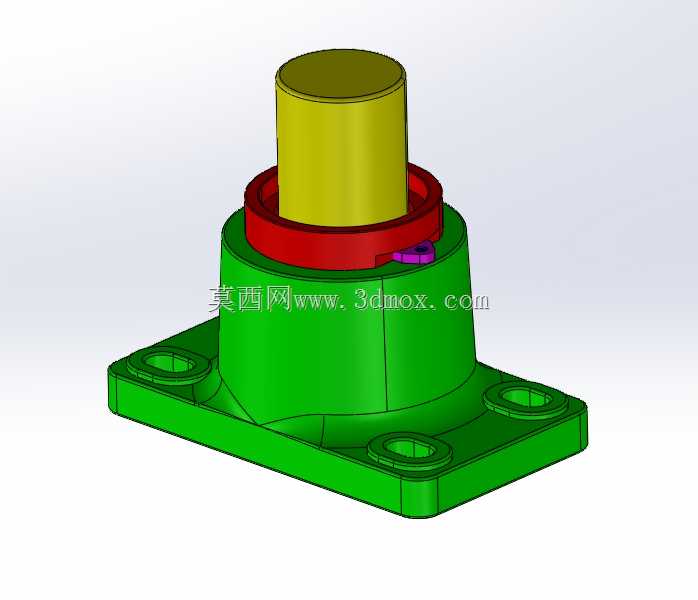

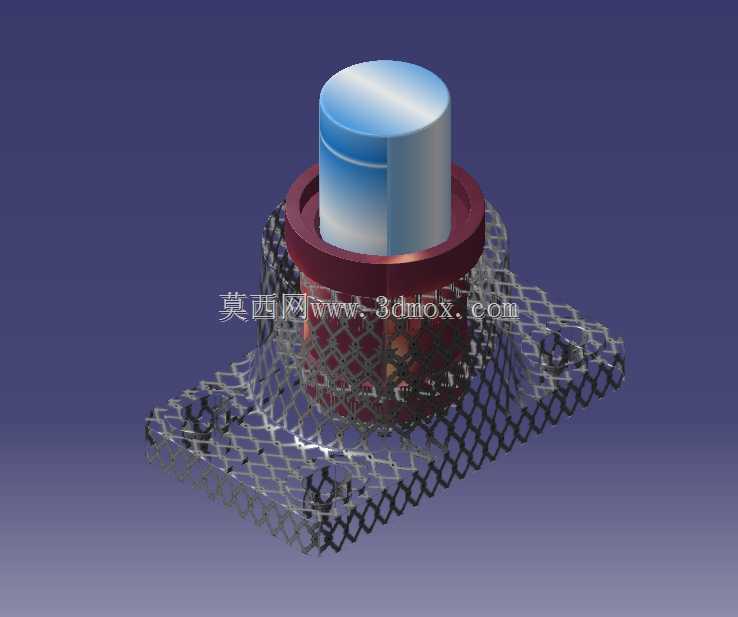

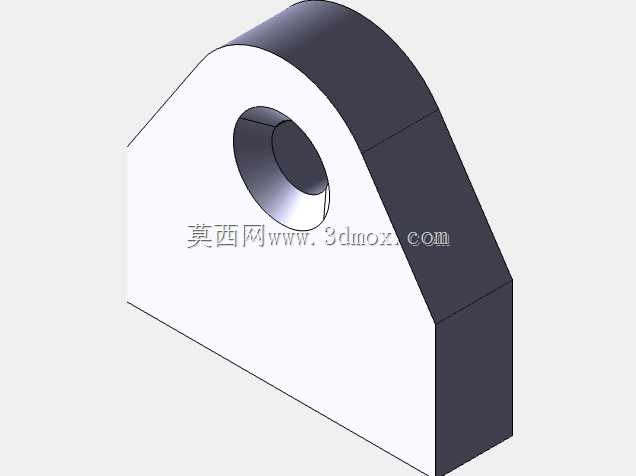

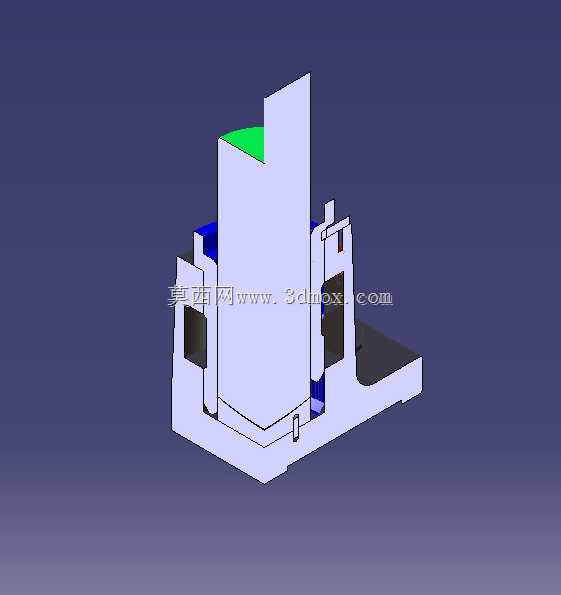

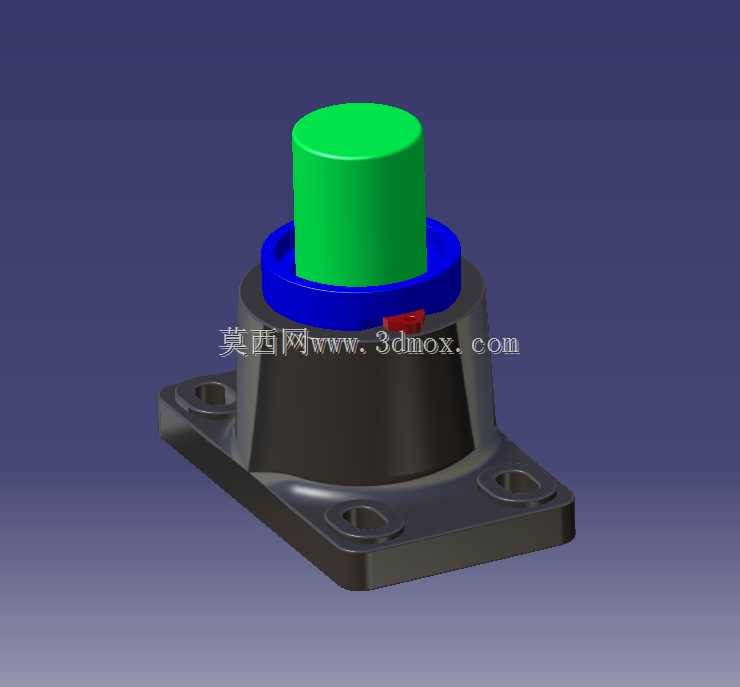

  从实际功能来看,这个部件核心是把轴承的回转支撑特性和阀块的介质通断结构整合在一起,上部的圆柱轴段是和脚踏触发件连接的部位,轴段和下部阀套之间靠轴承实现低阻尼回转,操作人员踩下脚踏板的时候,轴向的力会传递到阀块内部的阀芯结构,完成介质通路的切换,而回转结构可以让脚踏板的安装方位根据操作人员的站立位置调整,不用改动底部的管路连接,大幅降低现场安装的适配难度。设计的时候首先要考虑的是安装边界,底部的菱形法兰安装座是整个部件的固定基础,法兰上的四个安装孔位要匹配常用的操作台面板开孔尺寸,法兰和安装面之间要预留密封垫片的放置空间,避免介质从安装缝隙渗漏;中间的网状防护结构不是装饰件,是用来阻挡车间环境里的切屑、灰尘落到轴承和阀杆的配合间隙里,防护网的网孔尺寸选3mm左右,既能保证透气不积尘,又能挡住大部分金属切屑和硬质杂物,防护网和下部法兰、上部阀套的连接采用卡扣式结构,后期维护的时候不用拆整个阀块就能取下防护网清理杂物。

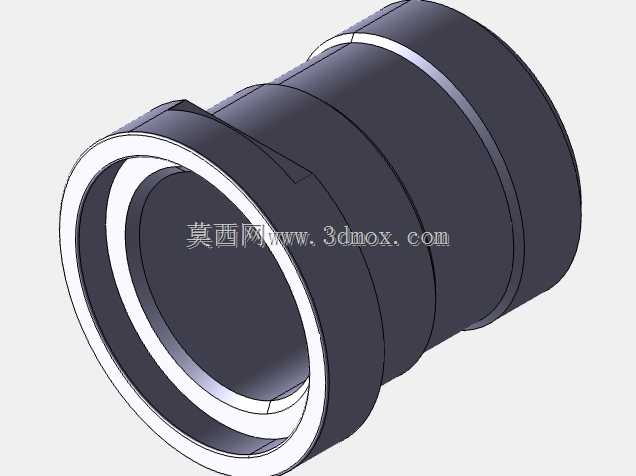

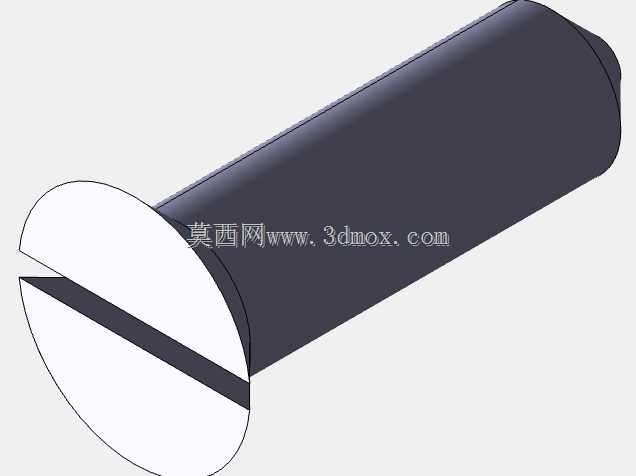

  上部的阀套和轴承配合的部位,公差选H7/k6的过渡配合,既保证轴承内圈和轴、外圈和阀套之间不会出现相对窜动,又不会因为配合过紧导致轴承转动卡滞,轴段的上端做了1mm的倒角,方便安装脚踏触发板的时候快速对准定位孔,轴端还预留了径向的销孔,用来穿圆柱销固定脚踏板,避免脚踩的时候脚踏板和轴之间出现打滑。从尺寸边界来看,整个部件的总高度控制在120mm以内,法兰底座的最大对角线尺寸不超过160mm,这样在操作台面板上安装的时候,不会占用过多的操作空间,相邻布置的阀件之间预留80mm的间隙就不会出现操作干涉;上部轴段的直径选30mm,匹配市面上通用的脚踏连接件的安装孔径,不用额外加工转接套就能直接适配常用的脚踏配件。

  在实际选型适配的时候,要注意这个部件的轴承只承受径向的回转载荷和较小的轴向触发力,轴向的最大触发力设计值不超过300N,刚好匹配成年人脚踩的正常施力范围,如果用在需要更大触发力的高压回路里,就要更换承载力更高的推力轴承,同时加厚阀套的壁厚避免受力变形;阀块内部的流道采用直通式设计,介质从法兰侧方的接口进入,从上部阀套的侧孔流出,流道的拐角处做了R5的圆角过渡,减少介质流动的时候产生的压力损失,也避免流道直角处积存介质杂质导致阀芯卡滞。另外在装配的时候,轴承部位要填充锂基润滑脂,润滑脂的填充量控制在轴承内腔空间的三分之一,过多的润滑脂会导致回转的时候阻力变大,还容易在温度升高的时候溢出沾到防护网上吸附灰尘;阀杆和阀芯的密封件采用丁腈橡胶O型圈,密封槽的尺寸按照GB/T3452.3的标准设计,保证在0.8MPa的工作压力下不会出现介质渗漏,同时密封件的摩擦力不会影响脚踏操作的手感。
