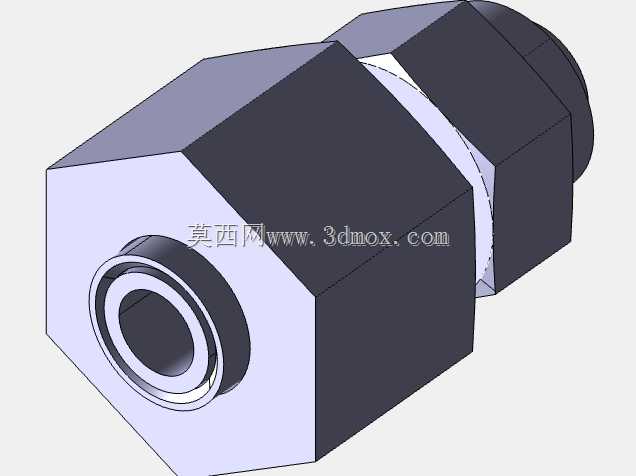

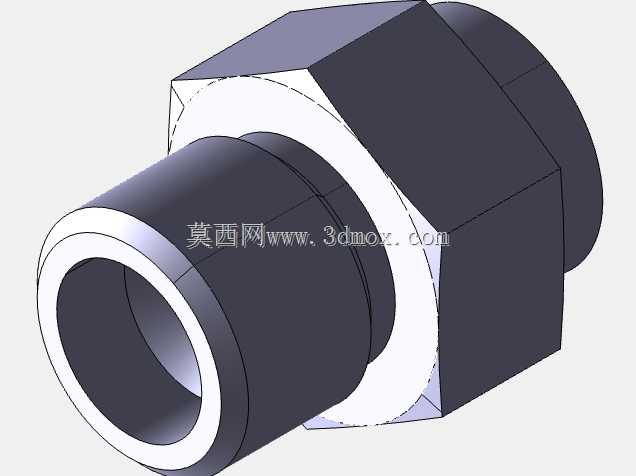

带螺母密封圈指状件环套的管路连接组件

这套管路连接组件在液压动力站、流体输送管网、气动控制系统、实验室气路工程等场景中应用广泛，核心作用是实现硬质无缝钢管与对应阀件、设备接口的刚性密封连接，避免管路内输送的液压油、压缩空气、工艺流体出现泄漏，同时承受管路运行过程中的振动、压力脉动带来的载荷，保证连接部位长期运行的可靠性。

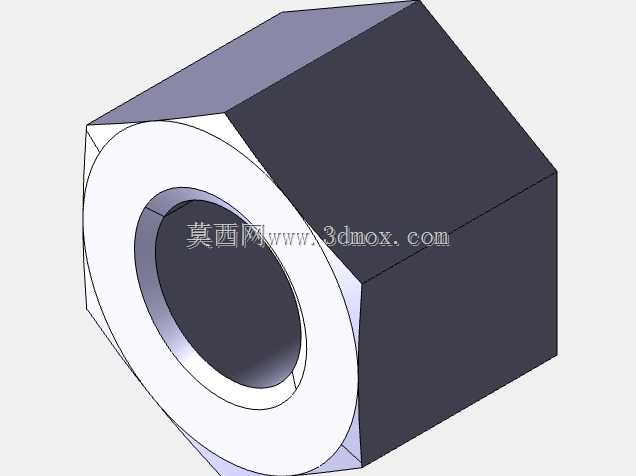

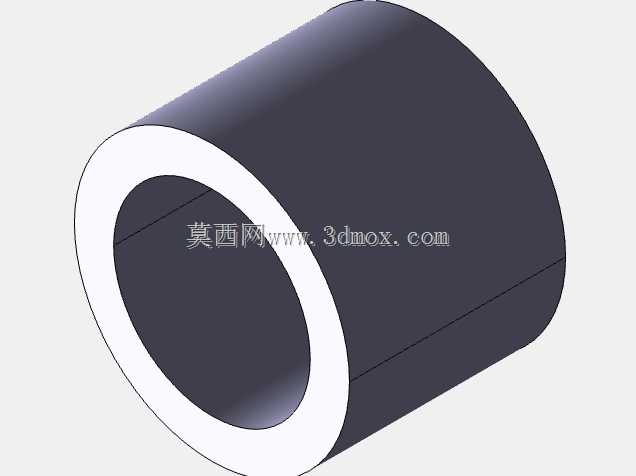

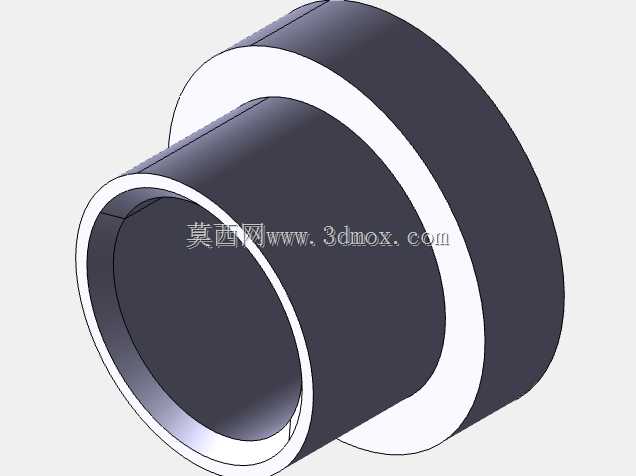

组件共包含五个独立部件，分别是无缝精密钢管、重型套筒配套滑动螺母、带平垫圈的重型螺栓连接密封圈、扁平密封圈、带平垫圈的重型管状螺钉套。其中无缝精密钢管作为流体输送的主体通道，采用冷拔精密工艺成型，内外壁尺寸公差控制在IT7级以内，表面粗糙度Ra不大于1.6μm，既可以降低流体输送过程中的沿程阻力，也能为密封件提供均匀贴合的安装基面，避免因管壁凹凸不平导致的密封失效。滑动螺母采用六角外形设计，对边尺寸匹配常用重型套筒的规格，现场安装时可以直接采用标准套筒扳手施加扭矩，不需要额外定制工装，螺母内孔设计有与管状螺钉套匹配的梯形螺纹，螺纹旋合长度达到公称直径的1.2倍，保证连接后有足够的螺纹啮合强度，承受管路内压产生的轴向推力时不会出现螺纹滑牙、脱开的问题。

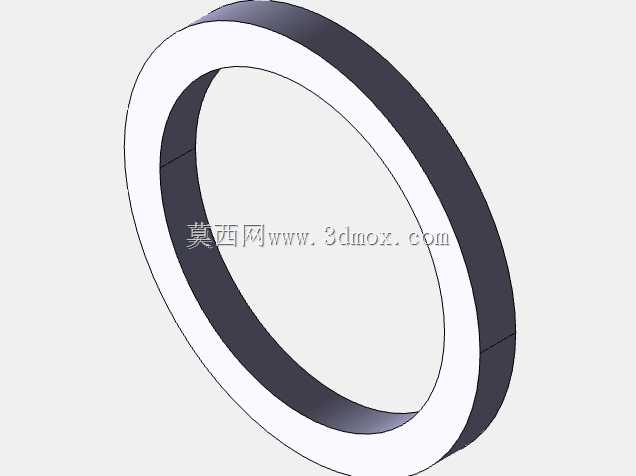

密封结构采用双重密封设计，扁平密封圈安装在钢管端面与接头本体的密封槽之间，属于端面静密封，压缩量控制在18%-22%之间，既可以保证足够的密封比压，又不会因为压缩量过大导致密封圈永久变形失效；带平垫圈的密封圈安装在螺母与接头本体的贴合面之间，属于辅助径向密封，同时平垫圈可以分散螺母拧紧时的压紧力，避免螺母端面直接挤压密封圈造成切边损伤。指状结构的环套安装在钢管外壁与螺母内孔的间隙位置，当螺母拧紧时，环套的指状弹性结构会均匀抱紧钢管外壁，形成径向锁紧力，防止管路在受拉、振动工况下出现钢管脱出的问题，同时可以补偿钢管外径的微小尺寸偏差，降低对钢管来料尺寸精度的要求。

设计过程中首先确定了连接管路的公称通径与额定工作压力，匹配对应壁厚的精密钢管，再根据钢管外径确定密封件的截面尺寸与压缩率，所有配合部位的尺寸链都经过公差校核，保证各零件装配后不会出现干涉：螺母内孔与钢管外壁的间隙控制在0.2-0.3mm之间，既方便装配时钢管顺利穿入，又不会因为间隙过大导致环套抱紧力不足；密封槽的深度、宽度尺寸根据密封圈的线径设计，保证密封圈安装后不会出现溢出、挤入配合间隙的问题。安装边界方面，组件整体为同轴回转结构，六角螺母的最大对边尺寸为安装时的最大回转半径，现场布置管路时需要预留对应扳手操作的空间，接头两端的连接螺纹符合通用管路连接标准，可以直接和同规格的阀块、管路接头对接，不需要额外加工过渡接头。

实际选型应用时，需要根据输送介质的特性选择对应材质的密封件，输送矿物基液压油时采用丁腈橡胶材质密封圈，输送腐蚀性流体时更换为氟橡胶材质，金属部件默认采用碳钢镀锌处理，有防腐要求的工况可以更换为304不锈钢材质。装配时需要先将滑动螺母、环套、两个密封圈依次套入钢管端部，再将钢管插入接头本体的内孔到底，之后按照规定的扭矩值拧紧滑动螺母，拧紧过程中需要保证钢管与接头本体保持同轴，避免偏斜导致密封件偏心受压出现泄漏，装配完成后需要进行1.5倍额定工作压力的保压测试，保压5分钟无渗漏即可投入使用。这套结构相比传统的卡套式接头，锁紧力更大，密封可靠性更高，适合在高压、振动较大的重型设备管路系统中使用，零件全部采用标准化设计，损坏后可以直接更换对应规格的标准件，维护成本较低。
