ACME螺纹六角头紧固螺栓结构设计

在重载传动副、阀门调节机构、工装夹具锁紧工位这类需要兼顾连接刚性与螺纹传动顺滑度的场景里，ACME螺纹六角螺栓的应用占比一直不低，和普通三角螺纹紧固件不同，这类梯形牙型的螺纹件牙侧角更小，螺纹副啮合时的径向分力更低，在需要频繁微调锁紧位置、承受轴向交变载荷的连接部位，能有效降低螺纹牙型的磨损速率，避免长期受载后出现螺纹咬死、松脱的问题。

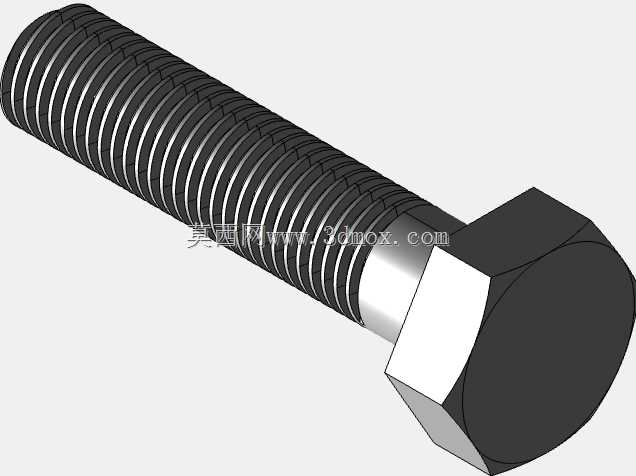

从结构设计逻辑来看，六角头部的尺寸选取完全匹配常规手动扳手、套筒工具的夹持规范，头部支承面做了平整化处理，和被连接件表面贴合时不会出现局部应力集中的问题，安装过程中只要保证支承面与螺纹轴线的垂直度公差在合理区间，就能避免螺栓受附加弯曲应力，延长实际使用寿命。螺纹部分采用ACME梯形牙型设计，牙顶与牙底预留了合理的啮合间隙，既可以在装配时容纳少量润滑脂，降低螺纹旋合过程中的摩擦阻力，也能在承受轴向冲击载荷时，让各圈螺纹牙的受力分布更均匀，不会出现前几牙过载断裂的情况。

从尺寸边界来看，螺栓总长度控制在适配中等厚度法兰叠层连接的范围，螺纹段长度覆盖了常规连接所需的旋合深度，光杆部分的直径与螺纹大径保持合理的过渡差，穿入被连接件安装孔时不会出现卡滞，六角头部的对边尺寸、头部厚度都符合通用紧固件的配套尺寸规范，不需要定制特殊的安装工具，现场装配时可以直接用标准规格的扳手完成锁紧操作。视图里标注的各段尺寸公差，都参考了通用机械紧固件的精度要求，螺纹部分的公差带选取兼顾了旋合便利性与连接刚性，既不会因为间隙过大出现连接松旷，也不会因为过盈量太大导致装配困难。

在实际设备应用中，这类螺栓常被用在阀门阀杆的行程调节锁紧、仪器仪表的安装支架固定、重载工装的定位锁紧环节，和普通六角螺栓相比，ACME螺纹的传动特性让它不仅能完成静态的紧固连接，还能在需要微调轴向位置的工位上，通过旋转螺栓实现精准的位置调整，调整到位后依靠螺纹副的自锁特性保持位置稳定，不需要额外增加锁紧螺母也能满足一般工况下的防松要求。设计过程中特意在螺纹收尾处做了合理的退刀结构，避免螺纹尾部出现不完整牙型导致的应力集中，光杆与头部的过渡位置采用圆角过渡，降低螺栓受拉时的应力集中系数，在承受交变载荷的工况下能有效提升疲劳强度。

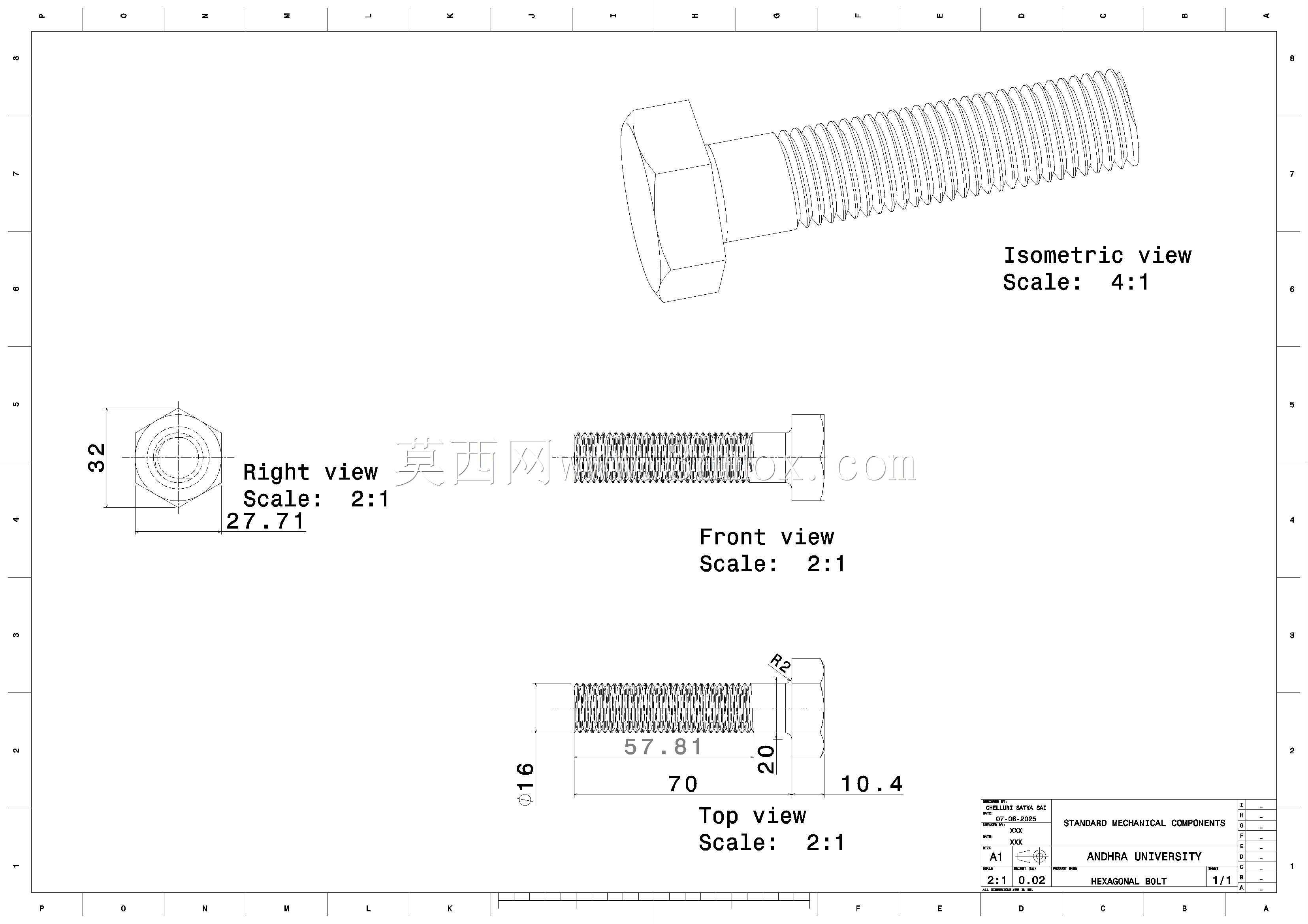

不同视图的投影关系完全遵循机械制图的规范，等轴测视图清晰展示了螺栓的整体外形，右视图、前视图、俯视图分别对应不同方向的投影尺寸，能让加工人员、装配人员快速获取各部分的结构参数，不需要反复核对三维模型就能完成尺寸校验。螺纹牙型的建模严格遵循ACME螺纹的标准牙型参数，牙型角、牙高、螺距的选取都匹配通用传动螺纹的规范，和配套的内螺纹件旋合时不会出现干涉，啮合接触面积能达到设计要求，在承受额定轴向载荷时，螺纹牙面的接触应力控制在材料许用应力范围内，长期使用不会出现牙型变形、滑丝的问题。

在装配适配性上，这类螺栓可以直接穿过标准直径的螺栓安装孔，不需要对安装孔做额外的扩孔、铰孔加工，六角头部的高度设计也保证了扳手夹持时的接触面积足够，锁紧过程中不会出现扳手打滑、磨损头部棱角的问题。对于需要经常拆卸维护的连接部位，这种结构的螺栓比普通三角螺纹螺栓的重复拆装性能更好，多次拆装后螺纹牙型的磨损量更小，能长期保持稳定的连接精度，不会因为多次拆卸就出现螺纹配合间隙过大、锁紧失效的情况。
