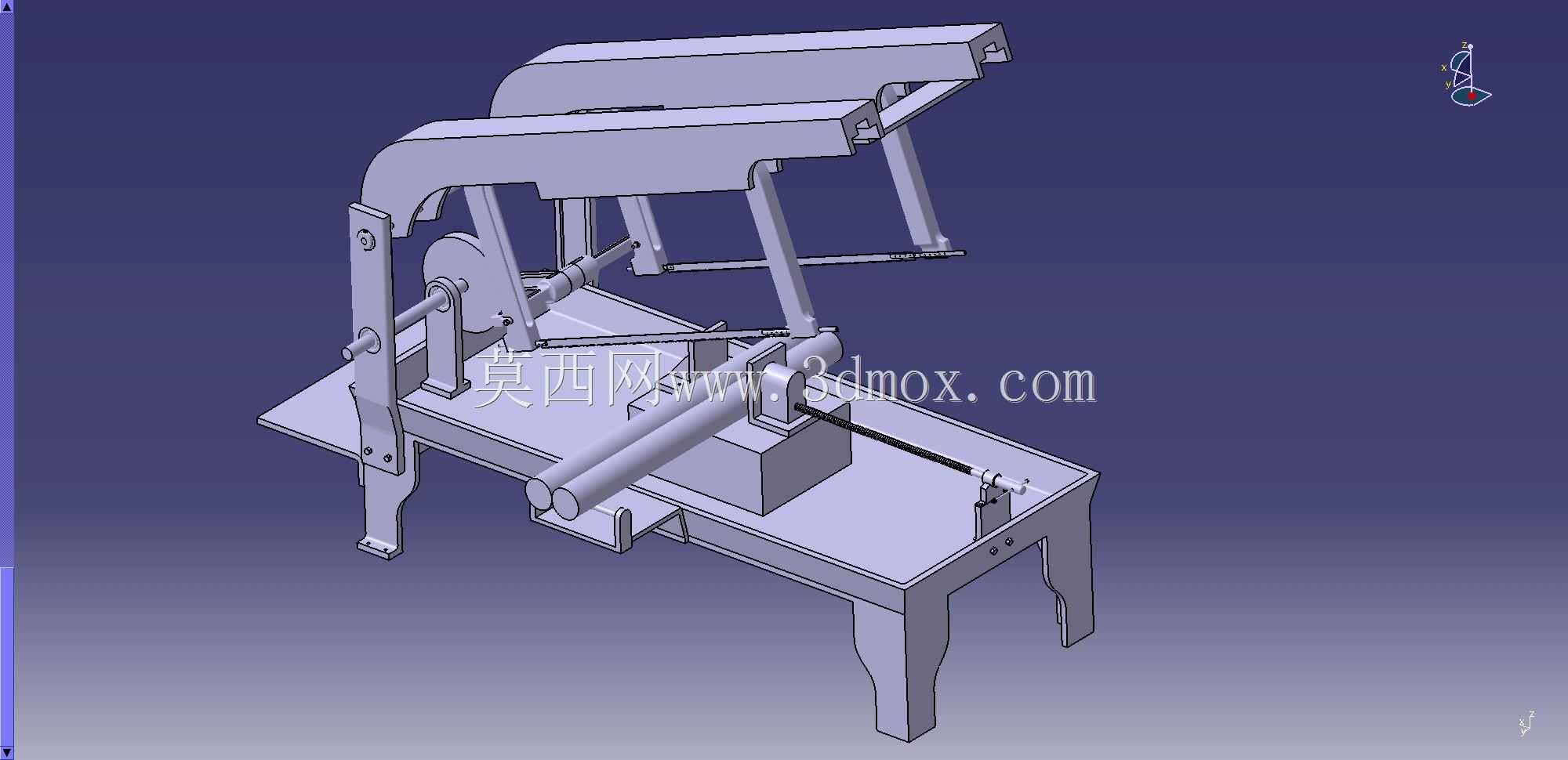

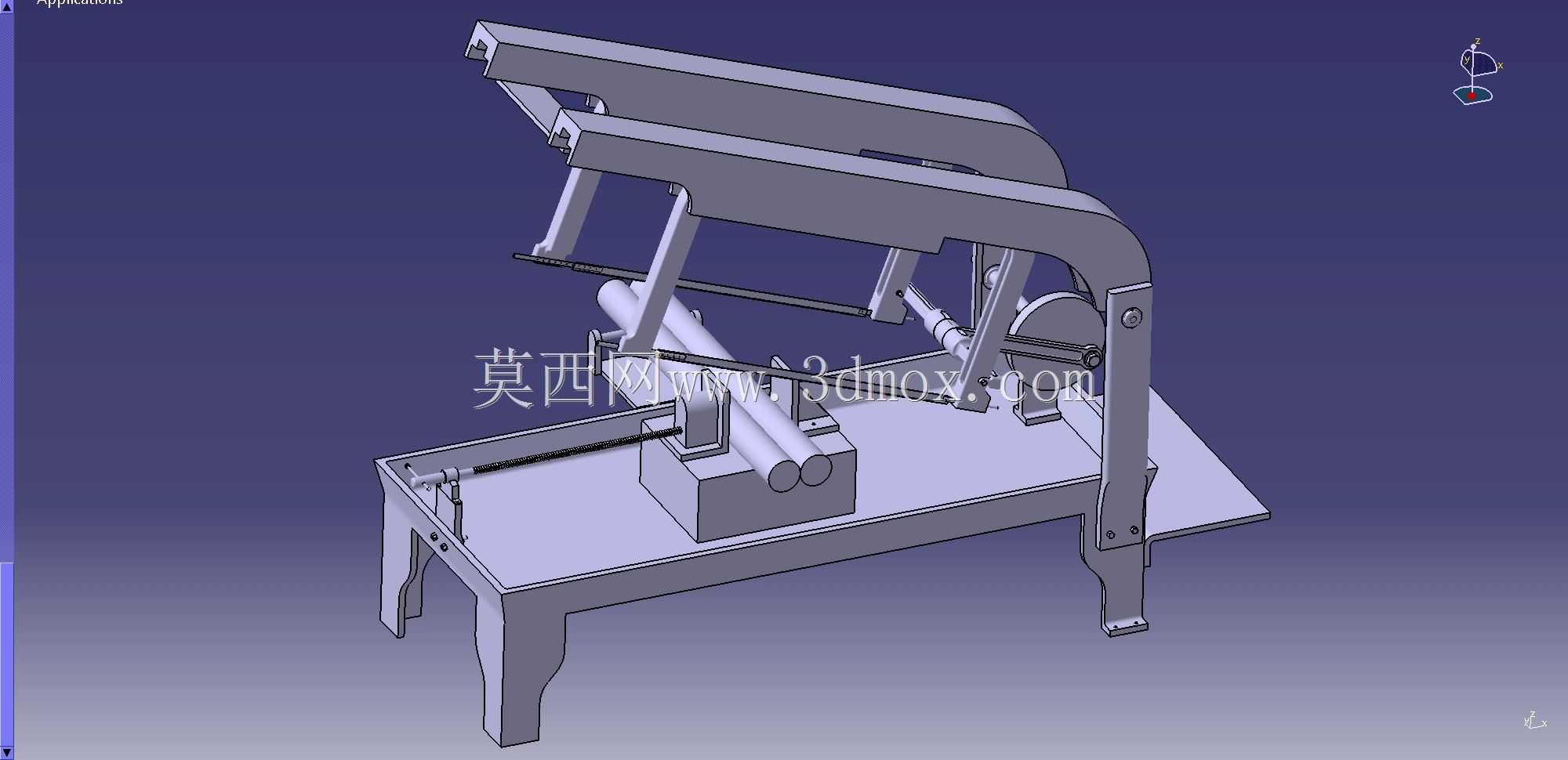

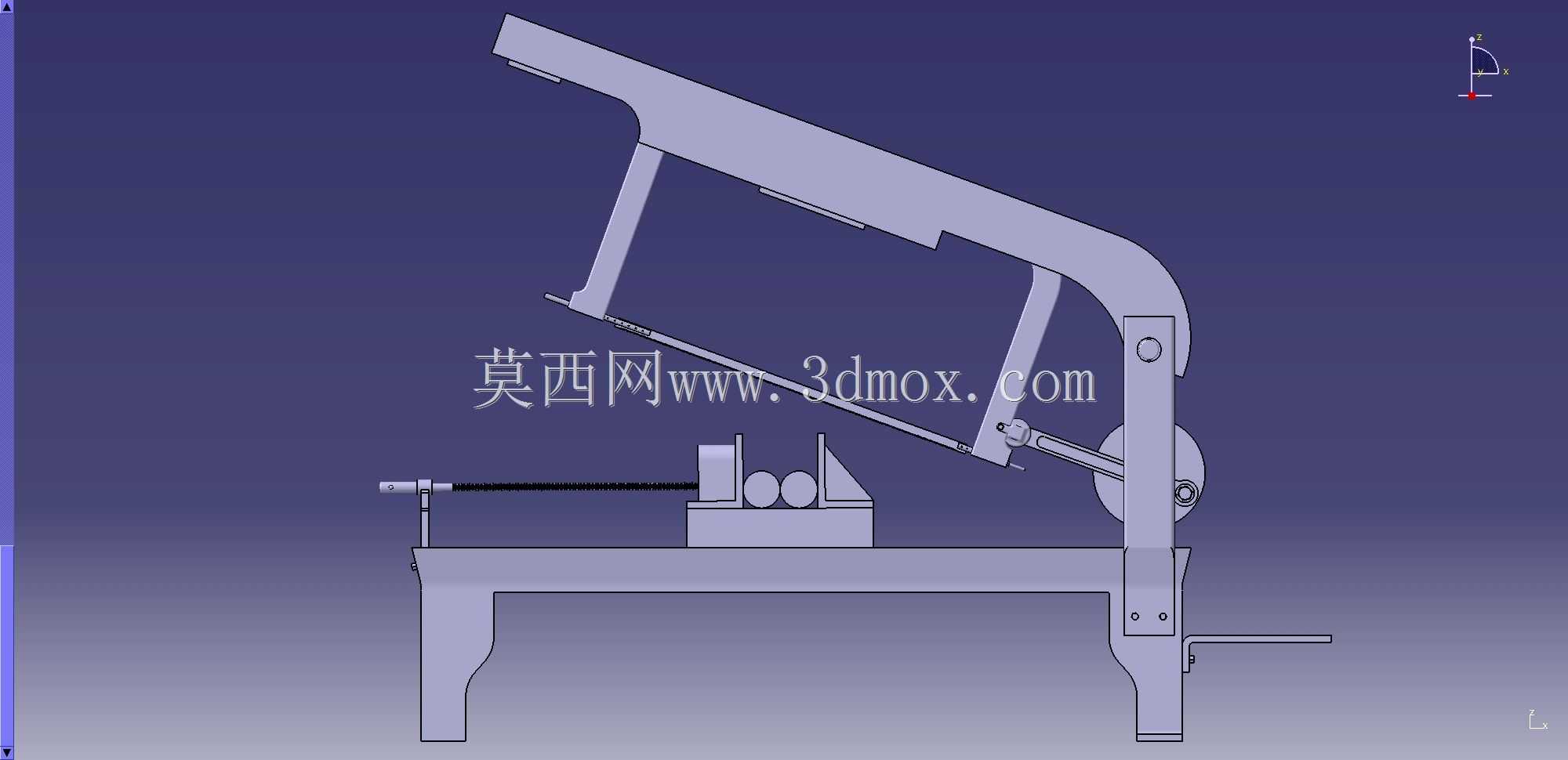

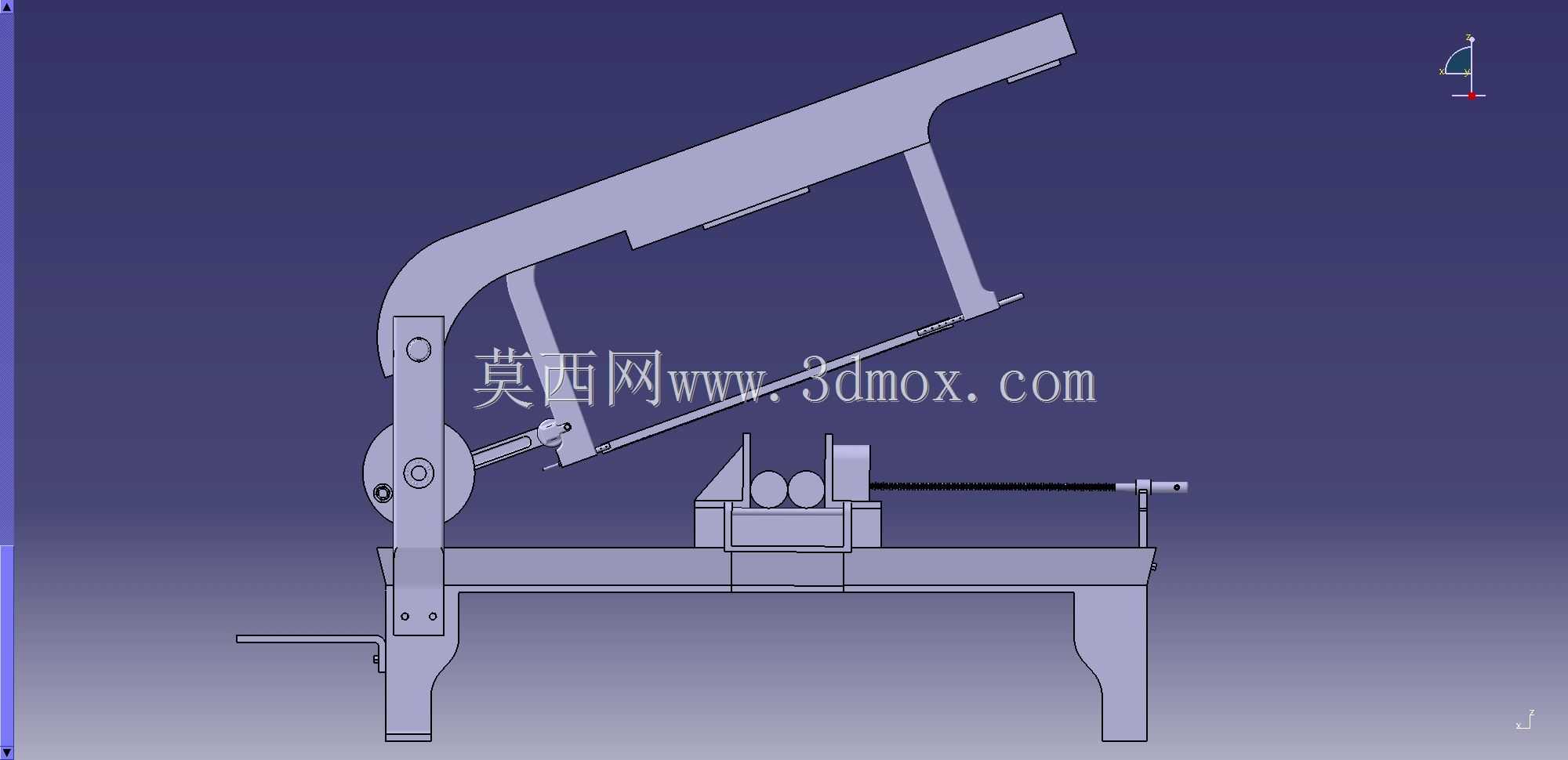

双钢锯液压切割设备结构设计

　　在金属型材下料、管件截断、小型钢件批量裁切的车间作业场景里，液压驱动的双钢锯切割设备一直是中小批量加工环节的核心工装，相比单锯条切割设备，双钢锯的对称布局能让锯切过程的受力更均衡，避免单锯单侧施力带来的工件偏移、锯条崩齿问题，尤其适合切割截面规整的圆钢、方管、扁钢类工件，在五金加工、钢结构预制、设备维修班组的日常作业中适配性极强。这套双钢锯液压切割机的结构设计，核心围绕液压驱动的平稳性与双锯同步作业的精度匹配展开，整体机架采用箱式焊接结构，底部预留的安装地脚孔位可直接固定在车间混凝土地面或配套工作台上，安装边界的长宽尺寸控制在常规中型下料设备的通用区间内，不需要额外改造车间作业空间，进料侧预留的工件托板延伸长度可适配最长1.2米的型材送料，出料侧的挡料架可根据裁切长度做档位调整，能覆盖日常加工中绝大多数常规尺寸工件的锯切需求。

　　设计过程中优先考虑了液压系统的布局合理性，液压泵站集成在机架后侧的封闭腔体内，既避免锯切产生的铁屑飞溅污染液压管路，也能缩短液压油管到锯切进给机构的走线长度，减少油压损耗，进给油缸采用竖直布置的方式，直接驱动锯架做上下往复进给动作，相比斜置油缸的结构，竖直驱动的进给轨迹更垂直于工件装夹平面，能有效降低锯条侧面的额外磨损，延长锯条使用寿命。双钢锯的锯轮组采用对称式安装在锯架两侧，两根锯条的张紧机构独立可调，操作人员可根据不同材质的锯切需求，分别调整两根锯条的张紧力，比如切割硬度较高的合金钢时可适当调高张紧度，切割薄壁管件时降低张紧度避免锯条拉断，锯架的导向机构采用直线导轨配合滑块的结构，相比传统的导柱导套结构，导轨的抗偏载能力更强，长时间作业后也不会出现进给卡滞、锯缝偏移的问题。

　　工件装夹部分采用液压自动夹紧机构，夹紧油缸的压头做了防滑齿面处理，装夹时可根据工件截面形状更换V型或平型压块，圆管、圆钢类工件用V型压块可自动对中，方管、扁钢类工件换平型压块可增大接触面积，避免装夹变形，夹紧动作与锯架进给做了液压联锁，只有当夹紧压力达到设定阈值后，锯架才会开始进给作业，防止工件未夹紧就启动锯切造成安全事故。设备的操作控件集中布置在机身前侧的操作台上，进给速度调节旋钮、锯条启停开关、夹紧松开按钮都在操作人员站立时的伸手可及范围内，作业时不需要大幅度挪动身体就能完成全部操作，锯切区域的防护罩采用可掀开式结构，日常更换锯条、清理铁屑时可直接掀开防护罩，防护罩上预留的观察窗可实时查看锯切状态，又能阻挡锯切过程中飞溅的铁屑和切削液。

　　从结构建模的细节来看，所有传动部件的连接位置都做了密封防尘设计，锯轮的轴承座外侧加装了防尘盖，避免细小铁屑进入轴承造成磨损，液压管路的接头处都预留了检修空间，后期更换密封件、排查油路故障时不需要大范围拆解机身结构，设备底部的切削液收集槽做了倾斜导流设计，切削液带着铁屑流到槽内后会自动汇集到排屑口，配合配套的磁性排屑器可快速清理铁屑，减少日常维护的工作量。这套设备的锯切行程可覆盖最大直径120mm的圆钢或等截面积的方钢、管材，双锯同步作业的效率比同规格单锯设备提升近40%，而且因为双侧受力对称，锯切完成的工件端面平整度更高，后续不需要额外做端面铣平处理，能直接进入下一道机加工工序，非常适合对下料效率和端面精度有一定要求的中小型加工车间使用，建模过程中所有配合面的公差都按照机械加工的常规精度要求做了预留，生产加工时可直接按照三维模型的尺寸出工程图，不需要再做额外的结构调整。
