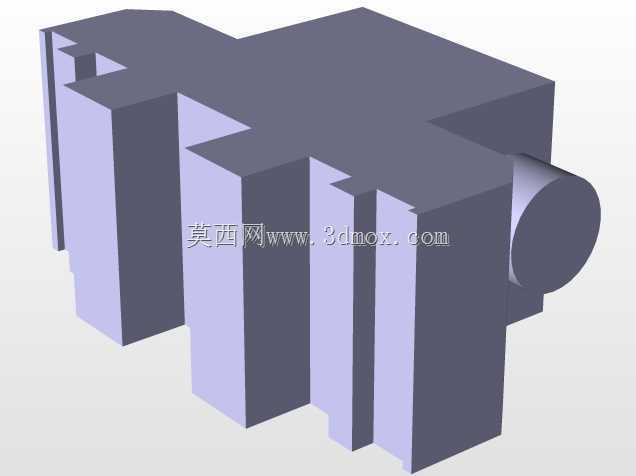

立式两轴铣削加工用阀块结构件

在液压系统集成制造的现场加工环节，这类适配两轴立式铣床加工的阀块结构件，是中小批量液压阀组生产中极为常见的加工对象。不同于多轴联动加工中心可完成复杂空间曲面的切削，两轴立式铣床的加工逻辑更偏向平面、直槽、规则台阶面的高效切削，这类阀块的结构设计本身就充分适配两轴设备的加工边界，所有待加工面均沿Z轴垂直方向排布，无需复杂的角度转台或者多轴联动插补，就能完成全部铣削工序，非常适合车间常规设备的排产加工，不需要占用高价值的五轴设备产能，能有效降低中小批量阀块的加工成本。

从实际加工场景来看，这类阀块的立式铣削工序，主要完成安装基准面的精铣、阀孔安装沉台的铣削、侧边密封槽的开制以及流道工艺堵头的安装面加工。两轴立式铣床的主轴沿垂直方向进给，工作台可沿X、Y两个方向做直线进给，刚好匹配阀块这类长方体结构件的平面加工需求，加工时工件通过平口钳或者专用工装固定在工作台上，先粗铣去除大余量，再通过精铣保证各安装面的平面度与表面粗糙度，满足后续液压阀安装的密封要求，避免出现安装面不平导致的液压油渗漏问题。

设计这类适配两轴铣削的阀块结构时，首先要明确设备的行程边界，工件的长宽尺寸不能超过工作台X、Y轴的有效行程，高度方向要预留刀具装夹的安全距离，避免主轴下降到加工位置时出现撞机风险。结构上所有需要铣削的特征都要避免出现倒扣结构，所有槽、台的侧壁都要垂直于安装基准面，保证两轴进给时刀具可以垂直下刀完成切削，不需要摆角加工。同时要考虑刀具的可达性，相邻两个阀孔沉台之间的间距要大于铣刀的直径，避免加工时刀具与相邻已加工特征发生干涉，密封槽的宽度要匹配标准铣刀的规格，减少非标刀具的使用，进一步降低加工成本。

从安装边界来看，这类阀块的底部安装基准面经过精铣后，平面度公差控制在0.02mm以内，粗糙度达到Ra1.6，能够保证与液压站安装面板的紧密贴合，安装孔的位置度公差控制在0.1mm范围内，适配标准螺栓的安装间隙，不需要现场二次修配。侧边的工艺堵头安装面与基准面垂直，保证堵头拧紧后密封面均匀受力，不会出现偏载导致的密封失效。顶部的阀件安装沉台深度公差控制在±0.05mm，保证液压阀安装后密封圈的压缩量在合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现渗漏。

实际生产中，这类采用两轴立式铣床加工的阀块，广泛应用在中小型液压站、工程机械液压系统、机床液压夹紧单元的集成阀组制造中，相比采用加工中心加工的复杂阀块，这类结构的阀块加工周期更短，对操作人员的技能要求更低，常规铣床操作工经过简单培训就能完成装夹与加工，非常适合批量不大、交期紧张的维修替换件或者小型设备配套件的生产。加工过程中只需要配备标准的立铣刀、面铣刀、槽铣刀就能完成全部工序，不需要定制特殊成型刀具，刀具成本也能得到有效控制。在工序排布上，通常先铣削大的基准面，再以基准面定位加工其他特征，遵循先粗后精的加工原则，粗铣时留0.2-0.3mm的精铣余量，避免粗加工的切削应力导致工件变形影响最终精度，精铣时采用较高的主轴转速和较小的进给量，保证加工面的粗糙度和尺寸精度。
