阀块配套活塞结构三维设计

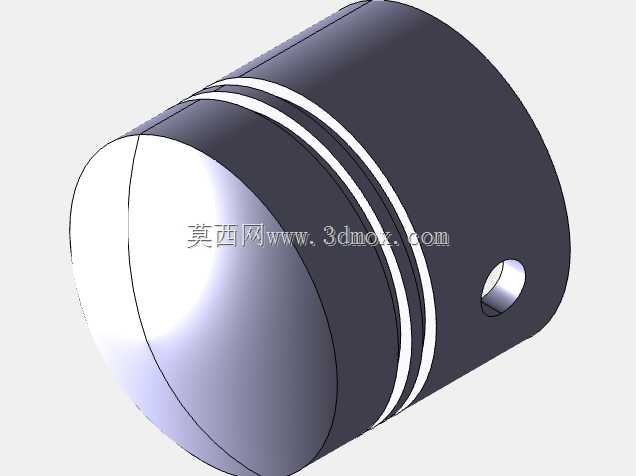

　　从结构设计来看，这款活塞采用了经典的圆柱式主体结构，外圆柱面加工有两道环形密封槽，用于安装活塞环或者密封圈，能够在往复运动过程中隔绝活塞两侧的压力腔，避免内部泄漏导致的压力损失，密封槽的宽度与深度按照常规密封件的安装尺寸公差设计，既保证密封件安装后不会在运动中出现窜动脱落，又预留了足够的压缩量来适配不同压力等级下的密封需求。活塞的一端为平面承压端，直接与压力介质接触，端面与外圆的过渡位置采用了小圆弧倒角处理，既可以去除加工毛刺避免安装时刮伤缸体内壁，又能减少压力介质流动时的局部涡流，降低压力冲击带来的结构损耗。在液压阀块的集成控制回路中，活塞是实现压力能与机械能转换的核心执行元件，其结构设计直接决定阀组的动作响应速度、密封可靠性以及负载承载能力。这款活塞主要适配中低压工况下的阀块集成系统，常见于小型液压站、机床液压夹具回路、自动化生产线的气动液压控制单元中，承担着将流体压力转化为直线往复推力的作用，可带动阀芯完成通路切换、流量调节、压力保持等核心动作，也可直接作为小型执行元件驱动工装夹具的夹紧、松开动作。

　　活塞的另一端侧壁加工有径向贯通的销孔，用于安装活塞销与外部传动部件连接，销孔的位置经过受力校核，设置在距离活塞端面三分之一主体长度的位置，能够在传递推力时让活塞主体受力更均匀，避免偏载导致的活塞卡滞、局部磨损加剧问题。在安装边界方面，这款活塞的外圆直径与配套缸筒的内径采用基孔制间隙配合，配合间隙控制在0.02-0.05mm区间，既保证活塞在缸筒内可以顺畅往复滑动，不会因为热膨胀出现卡滞，又能避免间隙过大导致的密封件偏磨、内泄漏量超标问题。

　　活塞的整体长度按照行程需求设计，在最大伸出位置时，活塞上的密封环依然不会脱离缸筒内壁，保证全行程范围内的密封有效性；销孔的直径与常用的标准活塞销尺寸匹配，安装时不需要额外进行二次加工即可完成装配，销孔两端加工有倒角，方便活塞销的压装，同时避免销孔边缘的应力集中导致活塞在高频往复运动中出现开裂问题。从实际使用场景的适配性来看，这款活塞的结构没有多余的复杂特征，加工工艺性好，外圆面可以通过外圆磨床一次装夹完成精加工，能够很好地保证圆柱度与同轴度要求，密封槽采用车削加工即可达到尺寸精度要求，适合批量生产加工。

　　在实际选型应用时，需要注意核对活塞的外径尺寸与现有缸筒内径的匹配度，同时根据工作介质的类型选择适配的密封件材质，比如矿物液压油工况下可以选用丁腈橡胶密封件，水基介质工况则需要选用耐水腐蚀的聚氨酯或者氟橡胶密封件。活塞销与销孔的配合建议采用过渡配合，安装时通过铜棒轻轻敲入即可，不建议采用过盈量过大的配合，避免活塞主体出现变形导致外圆失圆，影响运动顺畅度。在日常维护中，这类活塞的主要损耗点是外圆密封件的磨损，当出现动作推力不足、压力保压时间变短的情况时，可以拆解缸筒检查活塞密封件的磨损情况，更换对应规格的密封件即可恢复性能，不需要整体更换活塞，能够降低设备的维护成本。另外在三维建模过程中，这款活塞的所有特征都采用参数化设计，关键尺寸都设置了参数关联，比如修改外圆直径时，密封槽的直径、活塞整体长度等关联尺寸会按照设计比例自动更新，方便设计人员根据不同的缸径参数快速调整模型，适配不同规格的阀块配套缸体设计需求，减少重复建模的工作量。
