阀块集成安装连接组件结构设计

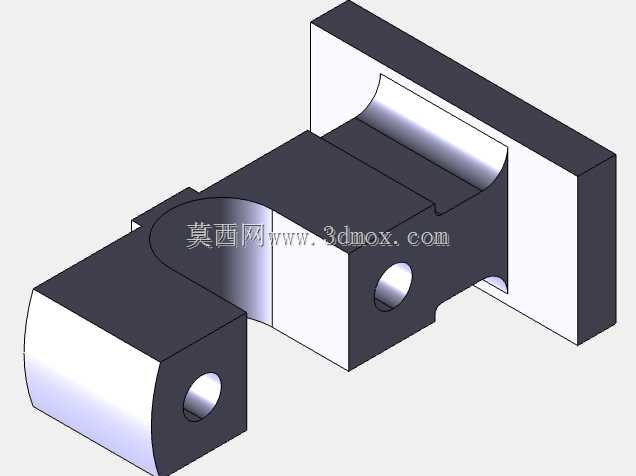

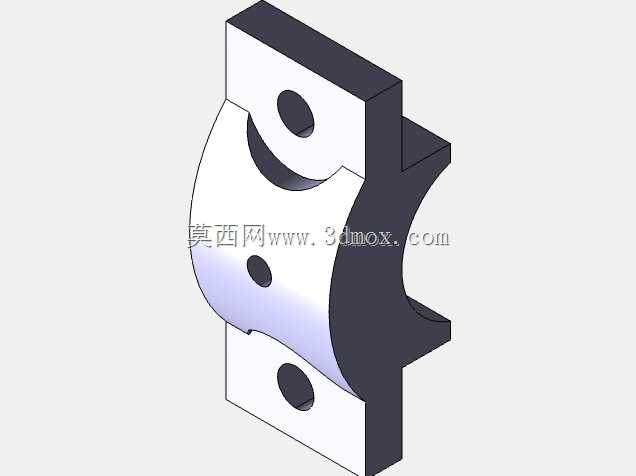

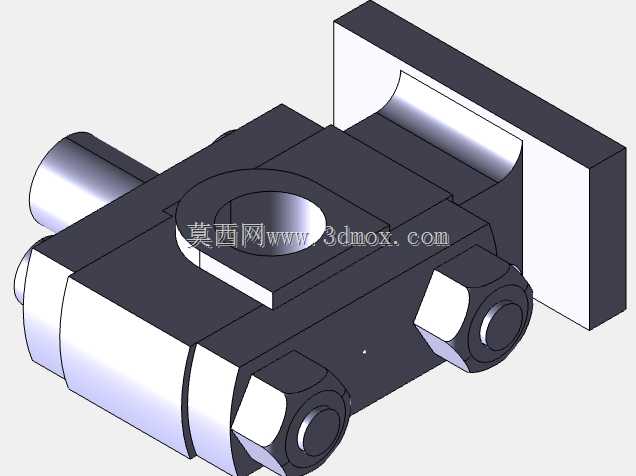

　　在液压流体控制系统的实际搭建场景中，这类集成式阀块连接组件是整个阀组安装的核心承载结构，区别于分散式管路连接的方案，集成阀块能够将多个液压阀的安装接口、通油路径整合在单一基体上，大幅减少外接管路的数量，降低系统泄漏点的同时，也能压缩整个阀组的安装占用空间，在中小型液压站、工程机械液压回路、机床液压夹紧系统中都有广泛应用。从结构设计逻辑来看，这个组件采用了分体式组装的结构形式，主体基体上加工出弧形的通油腔过渡区域，能够实现油路的平滑转向，避免直角流道带来的局部压力损失，降低油液在流道内的紊流概率，长期运行时也能减少流道内壁的气蚀损伤。

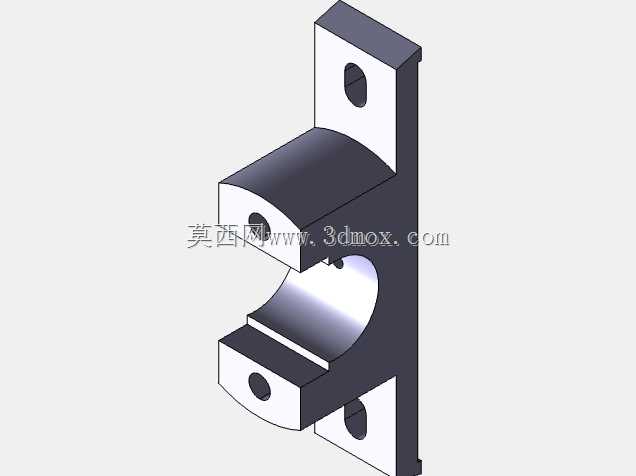

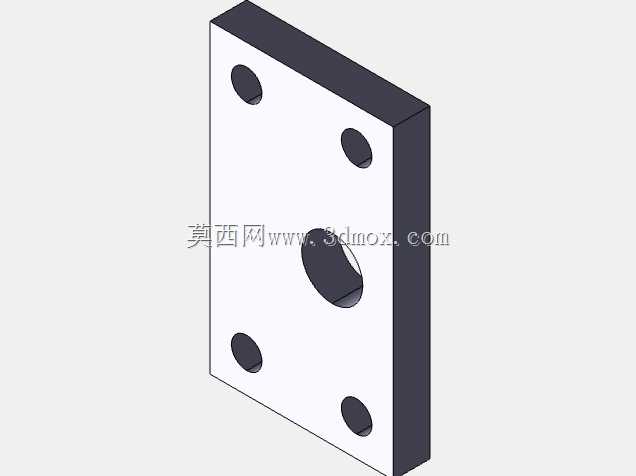

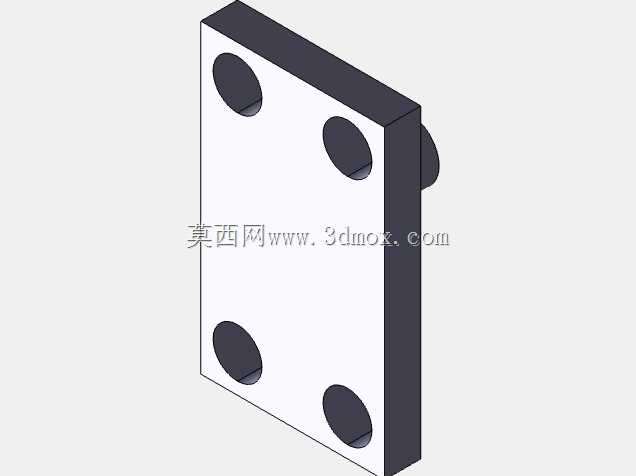

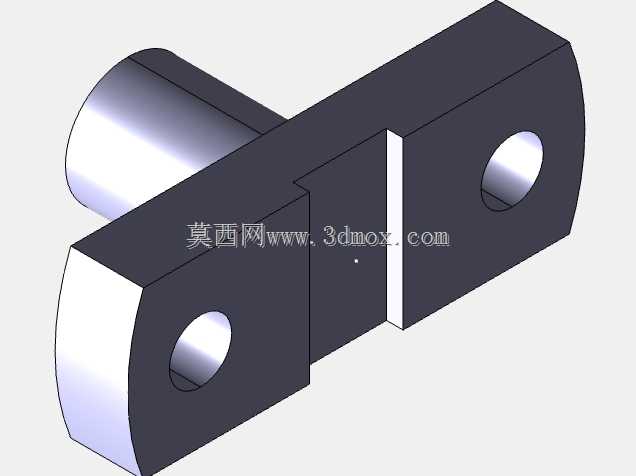

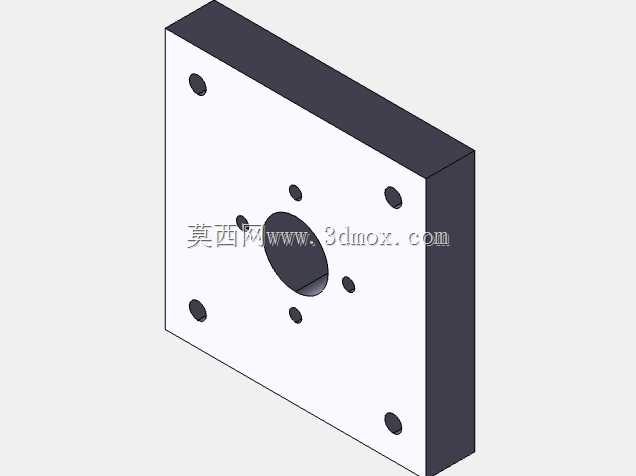

　　基体两侧的带孔凸台结构，是用于安装固定的连接耳座，孔位的加工精度直接决定了阀块安装后的位置精度，设计时需要配合安装面的平面度要求，保证装配后阀块与安装基面之间没有间隙，避免长期受油压脉冲作用出现连接松动。组件端部的垂直安装板结构，是用于安装板式液压阀的安装基面，上面预留的阀件安装孔位需要匹配对应标准阀的安装尺寸，通油孔的位置度公差需要控制在0.1mm以内，才能保证阀件安装后密封件不会被切损，同时保证油路的对中精度。在实际设计建模过程中，首先要确定整个阀组的通流能力，根据系统最大流量计算流道的通径，弧形流道的转弯半径不能小于流道通径的1.5倍，否则会出现明显的压降。

　　安装边界方面，这个组件的整体外轮廓需要适配安装舱室的内部空间，两侧凸台的安装孔中心距要和设备安装基座的预留孔位完全匹配，端部安装板的平面需要和阀件安装面保持平行，平行度公差不低于0.02mm/100mm，才能保证板式阀安装后的密封可靠性。组件上的横向销孔结构，是用于定位相邻组装块的定位结构，装配时先通过定位销完成各分体块的位置对中，再通过螺栓完成紧固，能够避免多块组装时出现孔位错位，导致通油截面减小的问题。

　　这类组装式阀块相比整体式加工的阀块，优势在于内部复杂流道的加工难度更低，不需要从多个方向加工深孔再封堵工艺孔，分体加工后组装的形式能够让弧形流道直接成型，减少工艺孔带来的泄漏风险，同时后期维护时如果某一流道出现磨损，只需要更换对应的分体块即可，不需要整体报废阀块。在实际工况中，这个组件需要承受系统的工作油压，通常在16-25MPa的压力区间内，因此基体材料通常选用热轧型钢或者锻造毛坯，加工完成后需要进行耐压测试，保证在1.5倍额定压力下没有变形和渗漏。建模时需要特别注意各安装面的退刀结构、孔口的倒角处理，避免装配时锋利的孔边切损密封件，同时流道的相交处需要做倒圆处理，减少油液流动时的应力集中，避免长期油压脉冲下出现阀体开裂的问题。对于设备选型的工程师来说，这类阀块组件的接口尺寸、安装孔位是核心匹配参数，需要确认对应的阀件安装规格、通油孔的通径是否匹配系统流量要求，安装后的整体高度是否在设备的允许安装空间内，避免出现装配干涉。在三维建模过程中，各配合面的公差配合需要明确标注，定位销孔采用H7的公差等级，安装螺栓孔根据螺栓规格预留对应的装配间隙，保证现场装配时能够顺利完成组装，不需要二次修配。
