齿轮泵端盖壳体结构三维设计

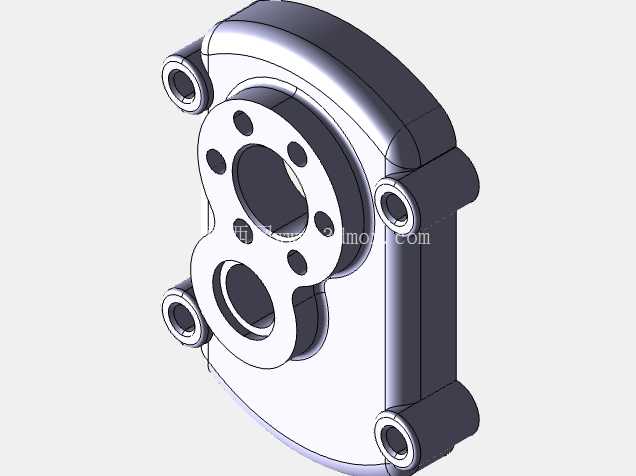

该零件为外啮合齿轮泵的前端端盖壳体，属于容积式液压泵的核心承压与定位构件，在液压动力单元、润滑系统、低压流体输送回路中承担密封容腔、定位齿轮轴系、对接外部安装接口的多重作用。从实际工况适配来看，这类端盖多用于中小排量的齿轮泵产品，常见于机床液压站、工程机械辅助液压回路、小型设备集中润滑系统中，工作压力覆盖1MPa-6MPa区间，可适配矿物液压油、润滑油等常规工作介质，部分经过密封槽优化的版本也可兼容低粘度流体输送场景。

设计层面首先围绕齿轮副的安装定位展开，端盖端面的两组阶梯孔分别对应主动齿轮轴、从动齿轮轴的轴承安装位，孔位同轴度公差控制在0.02mm以内，避免轴系运转出现卡滞、偏磨问题；围绕两组轴孔分布的多个螺栓过孔，用于实现端盖与泵体主壳体的紧固连接，孔位节圆与泵体定位止口严格同轴，保证装配后端盖与泵体结合面的平面度贴合要求，防止高压工况下出现结合面渗漏。端盖外侧延伸出的四个带通孔的凸耳结构为整体安装接口，凸耳孔轴线与泵轴轴线平行，可通过螺栓将整泵固定在设备安装机架或者动力单元安装面板上，凸耳的厚度经过强度校核，可承受泵运转过程中的振动载荷与管路拉扯力，避免安装位出现断裂变形。

从结构细节来看，端盖与泵体贴合的端面预留有密封槽安装位，可适配O型密封圈或者纸质密封垫片，装配后可实现泵腔的静密封，防止工作介质从结合面泄漏；轴孔内侧预留有油封安装台阶，可装配骨架油封实现旋转轴的动密封，阻挡泵内介质沿轴向外泄，同时避免外部灰尘杂质进入泵腔磨损齿轮与轴承。端盖的外形轮廓采用不规则随形设计，完全贴合内部齿轮副的运转轮廓，在保证壳体强度足够的前提下尽可能压缩整体体积，减少铸件的材料消耗，同时降低整泵的重量。铸件毛坯采用铝合金压铸或者灰铸铁铸造工艺，毛坯经过时效处理消除内应力后再进行机加工，关键安装面、轴孔的加工精度达到IT7级，平面度公差不超过0.01mm，保证装配后的密封性能与轴系运转精度。

安装边界方面，该端盖对应的齿轮泵整体轴向尺寸紧凑，四个安装凸耳的孔位间距适配常规小型液压泵的安装标准，可直接替换同规格的现有齿轮泵端盖，不需要改动外部安装支架的尺寸；轴孔的直径尺寸适配标准直径的齿轮轴与配套滚动轴承，维修更换时可直接选用标准件进行装配，降低备件采购成本。在实际建模过程中，需要重点关注各孔位的位置度公差、结合面的平面度要求，以及凸耳与主体连接位置的圆角过渡，避免应力集中导致的零件开裂；同时要预留出密封件的安装压缩量，保证密封件装配后不会出现过度压缩失效或者压缩量不足渗漏的问题。这类端盖的壁厚设计经过承压验算，常规工作压力下壳体变形量不超过0.005mm，不会因为压力波动导致轴孔变形影响轴系运转，同时壁厚均匀，适合压铸或者砂型铸造工艺生产，铸件成品率高，适合批量加工制造。
